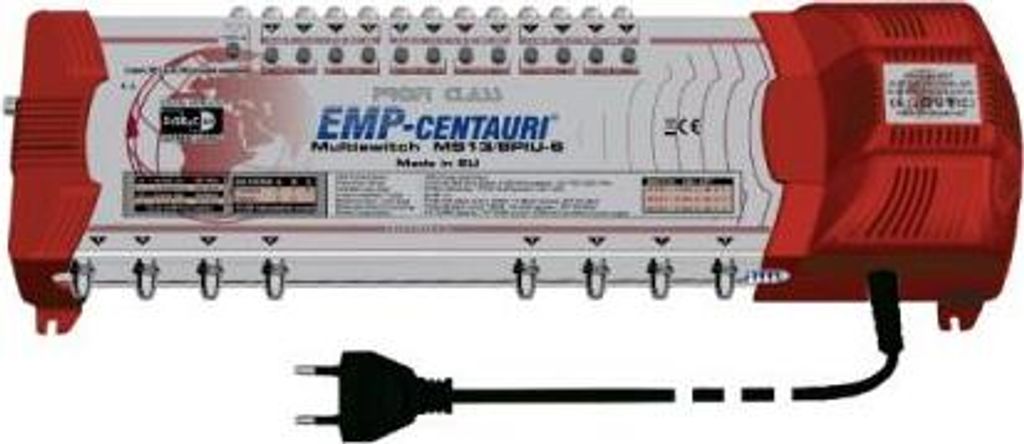

EMP Centauri Profi-Line multipřepínač MS 13/8 PIU-6 pro 3 satelity 8 účastníků

S multipřepínačem EMP Centauri Profi-Class 13/8 si kupujete spolehlivou technologii s integrovanou, energeticky úspornou spínací napájecí jednotkou. Distribuujte signál ze tří satelitů až k osmi účastníkům/přijímačům.

Vlastnosti výrobku

• Příklad příjmu: Astra, Hotbird, Sirius a distribuce až k 8 účastníkům/přijímačům satelitního signálu
• Vstupy 13 (1x pozemní 12x SAT)
• Výstupy 8
• Nastavitelné SAT vstupy
• Možnost provozu s Quattro nebo Quad LNB
• Odolnost proti zkratu
• PIU = univerzální pasivní a aktivní volba
• Frekvenční rozsah: pozemní 5-862 MHz (pasivní) 40-862 MHz (aktivní), SAT 950-2300 MHz
• Vstupní útlum (typ.): Pozemní 16 dB (pasivní) a 2 dB (aktivní), SAT 0 dB
• Max. Vstupní úroveň: pozemní 100 dBµV (pasivní) a 90 dBµV (aktivní), SAT 90 dBµV
• Max. Výstupní úroveň: pozemní 84dBµV (pasivní) a 88dBµV (aktivní), SAT 90dBµV
• Spotřeba energie 4,5/6,5 W (pozemní pasivní/aktivní) + LNB
• Rozměry (ŠxHxV) 47,0 x 15,2 x 8,7 cm
• Délka síťového kabelu 1,3 m
• Teplotní rozsah -30 +70 °C

Rozsah dodávky

• Multipřepínač EMP MS 13/8 PIU-6 Profi Class
• Montážní sada (4x šrouby a 4x hmoždinky)
• 2 kusy zakončovacího rezistoru F
• Návod k použití v němčině

Multipřepínač pro 3 satelity EMP-Centauri MS13/8PIU-6

Multipřepínač EMP-Centauri MS13/8PIU-6 je samostatný přepínač pro distribuci pozemních a satelitních signálů ze 3 satelitních pozic (12 polarizací) pro 8 účastníků.

Má přepínatelný aktivní/pasivní pozemní vstup s 12 V pro případný předzesilovač.
Pro použití s LNB QUATTRO nebo QUAD.

Technická specifikace
Frekvenční rozsah:

Satelitní vstupy: 950-2150 MHz

Vstup Terr: 5-862 MHz (pasivní); 40-862 MHz (aktivní)
Výstupy: 5-2300 MHz (pasivní); 40-2300 MHz (aktivní)

Příkazy:
13/18V + 0/22 kHz

Průchozí útlum:
Sat: 0 dB

Terr Pasivní: 16 dB avg

Terr Active: 2 dB zesílení avg

Izolace vstupů sat:
Mezi polarizacemi V/H: 20 dB min.
Mezi dolním/horním pásmem: 20 dB min.
Mezi jednotlivými LNB: 25 dB min.

Maximální vstupní úroveň*:
Sat: 90 dBµV avg
Terr.: 100 dBµV avg (pasivní); 90 dBµV avg (aktivní)

Maximální výstupní úroveň*:
Sat.: 90 dB
Terén: 84 dBµV avg (pasivní); 88 dBµV avg (aktivní)

Příkon:
z každého přijímače: 75 mA (18 V)
z externího zdroje: 4,5 W (pasivní) + LNB; 6,5 W (aktivní) + LNB

Rozměry (d.š.): 47,0 x 15,2 x 8,7 cm
Teplotní rozsah: -30 +70 °C

Multipřepínač ProfiLine MS 13/8-PUI-6 s energeticky úspornou napájecí jednotkou pro 8 účastníků a 3 satelity, vstup pro 12 satelitních úrovní, 1 pozemní vstup (aktivní/pasivní), nastavitelné SAT vstupy. Vlastnosti:Nastavitelné SAT vstupyMáte možnost nastavit sílu vstupního signálu LNB a synchronizovat jeKompatibilní s QUATTRO a QUAD-LNB (Quattro-Switch)Dodáváno s návodemKompletní německý návod k obsluze se schématy zapojeníVýkonná energeticky úsporná napájecí jednotka POWERNETZTEIL 2000 mA: P.100-SMPS bez problémů napájí i nejjednodušší a nejlevnější ("žrouty energie") LNBAutomatický vypínač napětí LNBOchrana proti zkratuNapájecí jednotka chráněná přídavnou pojistkou, aby se v případě zkratu nerozbil celý multipřepínačElektronická pojistka v napájecí jednotce chráněná optickou a akustickou signalizacíSvětelná dioda v napájecí jednotce signalizuje, že je připravena k provozu. V případě zkratu na výstupu napájecí jednotky, např. zkratu v kabelech a konektorech F, dioda zhasne a zazní akustická výstražná signalizace. Po odstranění zkratu lze multipřepínač po krátké době opět připojit k elektrické síti.technické údaje:EMP Centauri Profi-Line multipřepínač MS 13/8 PIU-6Frekvenční rozsah LNB vstupy: 950-2300MHzZemní vstup: 5-862MHzVýstupy: 5-2300MHzŘízení: DiSEqC 1. V případě, že je multipřepínač v provozu, je možné jej připojit k elektrické síti.0 (2.0) příkazyZtráty na vstupu Sat: 0dB avgZtráty na vstupu Terr: 16dB avgIzolace na vstupu Sat min: 20dBMaximální vstupní signál Sat / Terr: 90dBµV / 100dBµVMaximální výstupní signál Sat: 90dBµVMaximální výstupní signál Terr: 84dBµVProudová spotřeba přijímače: 75 mA při 18VRozměry: D x Š x V 470 x 152 x 87 mmTeplotní rozsah: -30 ... +70 °CRozsah dodávky:EMP Centauri Profi-Line multipřepínač MS 13/8 PIU-6Šrouby včetně hmoždinek
