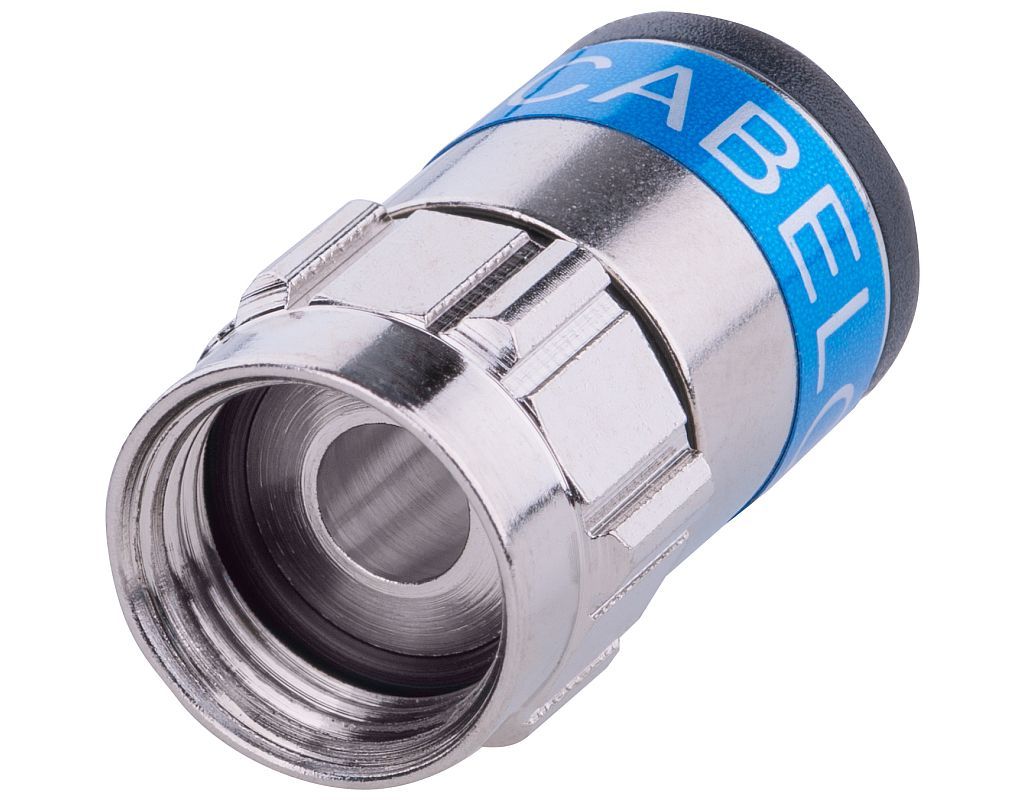

Samolisovací vodotěsný F konektor Cabelcon F-56 5.1

Profesionální vodotěsný samolisovací konektor Cabelcon F-56-CX3 5,1

Popis
Profesionální kompresní konektor určený pro klasické koaxiální kabely.
Vodě a prachu odolný konektor. Při použití konektorů při instalaci se k ním už nikdy nevrátíte.
Existují i varianty kompresní IECM, IECF, BNCM, samoinstalační bez kleští nebo rychle Fko.
Modrý pásek na konektoru určuje rozměry oříznutí kabelu (středový vodič, dielektrikum) pro správnou montáž.

Použití
Kabel zastřihneme a použijeme ořezávačku k odstranění izolace
a části dielektrika na požadovanou délku.
Konektor nasadíme na koaxiální kabel.
K fixaci konektoru dojde po dotažení F konektoru na zásuvku.
Lze rovněž použít patku nástroje pro snadné nasazení
a přišroubování F konektorů CABELCON.

Vlastnosti
Špičkový kompresní konektor Cabelcon.
Použití především při venkovních instalacích - je vodotěsný.
Vhodný např. pro kabely Draka, Belden,Cavel 5mm
Jednoduchá instalace, hladký design
Snadná identifikace – rozměry a typ jsou vyraženy na těle konektoru
Volně otočná matice
O – kroužek v přední části zabezpečuje vodotěsné spojení
Standardní rozměry odizolování kabelů 6.5 / 6.5 mm
Provozuschopný (měřeno) do 3 GHz s vynikajícími výsledky
Vynikající stínění – rovněž ve zpětném směru
Vodotěsné (IPX8*) - 30m/8hod P
Povrch Corning Cabelcon NITINTM-6
Pevnost v tahu mnohem lepší než pevnost kabelu
Max. Pevnost v tahu  200NProfesionální vodotěsný samolisovací konektor Cabelcon F-56-CX3 5,1

Popis
Profesionální kompresní konektor určený pro klasické koaxiální kabely.
Vodě a prachu odolný konektor. Při použití konektorů při instalaci se k ním už nikdy nevrátíte.
Existují i varianty kompresní IECM, IECF, BNCM, samoinstalační bez kleští nebo rychle Fko.
Modrý pásek na konektoru určuje rozměry oříznutí kabelu (středový vodič, dielektrikum) pro správnou montáž.

Použití
Kabel zastřihneme a použijeme ořezávačku k odstranění izolace
a části dielektrika na požadovanou délku.
Konektor nasadíme na koaxiální kabel.
K fixaci konektoru dojde po dotažení F konektoru na zásuvku.
Lze rovněž použít patku nástroje pro snadné nasazení
a přišroubování F konektorů CABELCON.

Vlastnosti
Špičkový kompresní konektor Cabelcon.
Použití především při venkovních instalacích - je vodotěsný.
Vhodný např. pro kabely Draka, Belden,Cavel 5mm
Jednoduchá instalace, hladký design
Snadná identifikace – rozměry a typ jsou vyraženy na těle konektoru
Volně otočná matice
O – kroužek v přední části zabezpečuje vodotěsné spojení
Standardní rozměry odizolování kabelů 6.5 / 6.5 mm
Provozuschopný (měřeno) do 3 GHz s vynikajícími výsledky
Vynikající stínění – rovněž ve zpětném směru
Vodotěsné (IPX8*) - 30m/8hod P
Povrch Corning Cabelcon NITINTM-6
Pevnost v tahu mnohem lepší než pevnost kabelu
Max. Pevnost v tahu  200N

Samoinstalační zátky Cabelcon jsou jedinečným kvalitním výrobkem, který byl vyvinut jako náhrada za horší zátky F. Snadno se instalují a po instalaci je nelze vyjmout. Díky svým vynikajícím elektrickým a mechanickým vlastnostem jsou tyto konektory vhodné jak pro profesionální instalatéry, tak pro kutily.

Nejdůležitější vlastnosti

• Vhodné pro použití až do frekvence 3 GHz
• Povlak Nitin-6 pro vynikající odolnost proti korozi
• Instalace bez nutnosti použití lisovacích nástrojů
• Jednodílný konektor - žádné volné části
• Snadná a bezpečná instalace během několika sekund
• Profesionální kvalita a vynikající výkon
• Vhodný pro mnoho standardních kabelů RG6 / RG 59 (průměr kabelu cca 6,8 až 7,1 mm)

Technické specifikace

• Impedance: 75 Ohm
• Pracovní rozsah: až 3 GHz
• Max. Pevnost v tahu (celkem): 200 N
• Účinnost stínění 30 - 862 MHz: 110 dB
• Účinnost stínění 862 - 3000 MHz: 90 dB
• Přenosová impedance 5 - 30 MHz: < 5 mOhm/metr
• Zpětná ztráta při 1000 MHz (typ): 37 dB
• Ztráta zpětného toku při 3000 MHz (typ): 28 dB
• IMD (3. řád při 2 x 100 mW): -120dBc
• IMD (hodnota IP3): +80dBm

Typ konektoru:

F-typ
