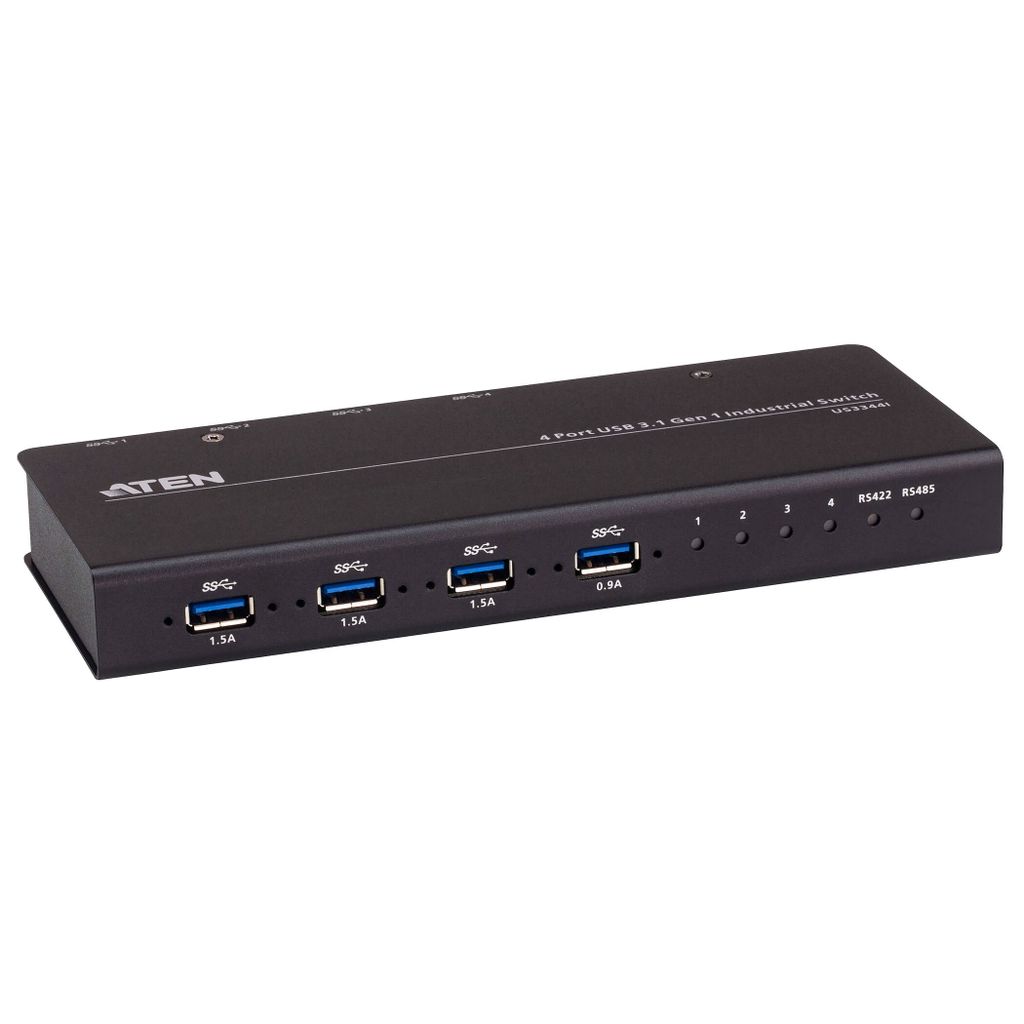

US3344I je 4portový průmyslový přepínač USB 3.1 Gen1, který umožňuje 4 počítačům sdílet zařízení USB 3.1 Gen1, jako je klávesnice, myš a další periferní zařízení.
Zaměření periferií lze počítači manuálně přidělit pomocí tlačítka na přepínači. Odpadají tak náklady na implementaci složitých redundantních systémů a zařízení pro každý počítač. Pouzdro US3344I a provedení pro montáž do racku jsou vhodné pro použití v průmyslovém prostředí.
Pro větší pohodlí je vybaven portem pro externí dálkové ovládání, který zjednodušuje kabeláž prostřednictvím tradičních signálů RS-422/RS-485. US3344I umožňuje čistou a úhlednou instalaci -USB kabely jsou součástí dodávky, aby se ušetřily další náklady na nákup USB kabelů.
- Umožňuje čtyřem počítačům sdílet periferní zařízení USB až se čtyřmi zařízeními
- Podporuje specifikaci USB 3.1 Gen1, maximální rychlost přenosu dat až 5 Gb/s
- Podpora více platforem - Windows, Mac a Linux
- Indikátory LED pro indikaci zaměření portu
- Mechanické kovové pouzdro s možností montáže na stěnu
- Podporuje dodatečně prodávaný kabel USB M2 se šroubovacím zámkem
- Podporuje volbu portu pomocí dálkového ovládání nebo připojení RS-422/RS-485 pomocí 5pinového bloku konektorů
- Možnost připojení za provozu
- Podporuje stejnosměrné napájení 9-24 V prostřednictvím bloku konektorů
- Podporuje nabíjení baterie V1.2 a nadproudovou ochranu
Rozsah dodávky:
- 1x 4 x 4 USB 3.1 Gen 1 průmyslový rozbočovač přepínač
- 2x kabel LIN6-11C1-E11G USB 3.1 Gen 1 Type-B na Type-A 1,2 M
- 2x LIN6-11C1-E12G USB 3.1 Gen 1 Type-B na Type-A kabel 1,8 M
- 1x přepínač vzdálených portů
- 1x montážní sada
- 1x sada adaptérů připojovacího bloku (jeden adaptér RS-422/RS-485 a jeden adaptér DC připojovacího bloku)
- 1x uživatelská příručka
| Připojení k počítači | 4 |
| Připojení k počítači |
| Počítač | 4 x zásuvka USB typu B (modrá) |
| Zařízení | 4 x zásuvka USB typu A (modrá) |
| Sériové připojení | 1 x 5kolíkový konektor (zelený) |
| Napájení | 1 x 2pólový konektor 9-24 V (zelený) |
| Napájení (volitelné) | 1 x zásuvka 12 V DC (černá) |
| Výběr portu | Dálkový volič portů/sériový příkaz |
| LED diody |
| Vybraný | 4 (zelená) |
| Sériový |
RS422 (oranžová) RS485 (zelená) |
| Délka kabelu |
| Kabel USB |
2 x kabel USB 3.1 Gen 1 Type-B na Type-A 1,2 M 2 x kabel USB 3.1 Gen 1 Type-B na Type-A 1,8 M |
| Volič vzdáleného portu | 1,8 m |
| Prostředí |
| Vlhkost | 0 - 80 % relativní vlhkosti, nekondenzující |
| Provozní teplota | 0 - 50 °C |
| Skladovací teplota | -20 - 60 °C |
| Fyzikální vlastnosti |
| Pouzdro | Kov |
| Hmotnost | 1,04 kg (2,29 lb) |
| Rozměry (D x Š x V) |
20,00 x 8,00 x 2,50 cm (7,87 x 3,15 x 0,98 palce) |
| Poznámka | U některých produktů pro montáž do stojanu je třeba vzít na vědomí, že obvyklé rozměry ŠxHxV jsou uvedeny ve formátu DxŠxV. |
USB 5Gb/s (USB 3.2 Gen.1 / USB 3.0) přepínač umožňující 4 počítačům sdílet až 4 zařízení.
- Konektory:
- připojení počítačů: 4x USB30 B(F)
- připojení USB z zařízení: 4x USB30 A(F)
- RS422/485: MRT9/5M (+ MRT8/5F)
- přepínač: 4pol.jack2,5F
- napájení: DC jack5,5x2,5F
- napájení: MRT9/2M (+ MRT8/2F)
- Standardy:
- USB 3.0 (3.1 / 3.2 gen 1), USB 2.0 a USB 1.1 kompatibilní
- BC v1.2
- Přenosová rychlost: až 5Gbps
- Napájení: externí zdroj 12V DC nebo přes svorkovnici 9-24V DC
- Vlastnosti: USB porty s možností zajištění (při použití příslušných vstupních konektorů s možností zajištění
- Přepínání:
- tlačítkem na kabelu nebo přes RS422/RS485
- nastavení - 4x DIP přepínač(
- Indikace: LED - 4x vybrané PC (zelená), 1x RS422(oranžová), 1x RS485 (zelená)
- Barva: černá
- Materiál: kov
- Podporované OS: Windows, Mac a Linux
- Rozměry: 200 x 80 x 25mm
- Upozornění: napájecí zdroj není součástí dodávky
- Obsah balení: přepínač, 4x USB kabel USB30 A(M) - USB30 B(M) (2x 1,2m, 2x 1,8m), přepínací tlačítko na kabelu 1,8m, kit pro montáž do rozvaděče, svorkovnice pro napájení a RS422/485 (MRT8/2F + MRT8/5F)
- Druh obalu: papírová krabice
- Hmotnost výrobku: 505g
- Celková hmotnost (včetně obalu): 1035g
- Rozměry obalu: 24cm x 16cm x 6cm
- Počet portů USB 2.0:
- 0
- Počet portů USB 3.2 (3.1 1. generace) Typ A:
- 4
- Počet portů USB 3.2 (3.1 - 1. generace) Typu B:
- 4
- Napájecí konektor:
- Ano
- Maximální přenosová rychlost:
- 5 Gbit/s
- LED indikátory:
- Ano
- Podpora výměny za provozu:
- Ano
- Barva:
- Černá
- Základní materiál:
- Kov
- Provozní rozsah teplot (T-T):
- 0 - 50 °C
- Rozsah teplot při skladování (T-T):
- -20 - 60 °C
- Doporučená provozní relativní vlhkost:
- 0 - 80%
- Šířka:
- 80 mm
- Hloubka:
- 200 mm
- Výška:
- 25 mm
- Hmotnost:
- 885 g
- Dodávané kabely:
- USB Typ-A - USB Typ-B
- Stručný návod:
- Ano
- Hloubka balení:
- 239 mm
- Šířka balení:
- 59 mm
- Výška balení:
- 160 mm
- Hmotnost včetně balení:
- 1,04 kg
- Množství na kartonové balení:
- 5 kusů
- Váha hlavního obalu:
- 5,09 kg
- Délka vnějšího kartonu:
- 325 mm
- Šířka balení:
- 250 mm
- Výška balení:
- 175 mm
- 4,42 kg
Obecné
Typ zařízení
Přepínač USB pro sdílení periferních zařízení - 4 porty
Typ krytu
Stolní, možnost montáže do stojanu
Výkonnostní funkce
Kovové pouzdro
Indikátor stavu
Výběr, sériový
Rozšíření/připojení
Rozhraní
4 x USB 3.2 Gen 1 typ A ¦ 4 x USB 3.2 Gen 1 typ B ¦ 1 x sériové rozhraní (RS-485/RS-422) Svorkovnice
Napájení
Požadované síťové napětí
DC 9 - 24 V
Různé
Příslušenství zahrnuté v dodávce
Přepínač pro vzdálený port, montážní sada, sada adaptérů pro svorkovnici
Dodávané kabely
2 x kabel USB 3.2 Gen 1 typ A na typ B - 1,2 m ¦ 2 x kabel USB 3.2 Gen 1 typ A na typ B - 1,8 m
Rozměry a hmotnost
Okolní podmínky
Minimální provozní teplota
0 °C
Max. Max. provozní teplota
50 °C
Přípustná vlhkost během provozu
0 - 80 % (bez kondenzace)
Min. teplota skladování
-20 °C
Max. Skladovací teplota
60 °C
US3344I je 4portový průmyslový přepínač USB 3.1 Gen1, který umožňuje 4 počítačům sdílet zařízení USB 3.1 Gen1, jako je klávesnice, myš a další periferní zařízení. Zaměření periferií lze počítači přidělit ručně pomocí tlačítka na přepínači. 1x 4 x 4 průmyslové rozbočovače USB 3.1 Gen 1 2x LIN6-11C1-E11G Kabel USB 3.1 Gen 1 Type-B na Type-A 1,2 M 2x LIN6-11C1-E12G USB 3.1 Gen 1 Kabel Type-B na Type-A 1,8 M 1x přepínač vzdálených portů 1x montážní sada 1x sada adaptérů propojovacích bloků (jeden adaptér RS-422/RS-485 a jeden adaptér DC propojovacího bloku) 1x uživatelská příručka Hlavní vlastnosti Připojení a rozhraní Počet portů USB 3.2 Gen 1 (3.1 Gen 1) Type-A 4 Počet portů USB 3.2 Gen 1 (3.1 Gen 1) Type-B 4 Připojení DC Ano Napájení Max. Rychlost přenosu dat 5 Gbit/s Indikátory LED Ano Podpora Hot-plug Ano Barva produktu Černá Materiál krytu Kov Provozní podmínky Rozsah teplot při provozu 0 - 50 °C Rozsah teplot při skladování 20 - 60 °C Relativní vlhkost při provozu 0 - 80 % Hmotnost a rozměry Šířka 80 mm Hloubka 200 mm Výška 25 mm Hmotnost 885 g Hmotnost balení 1,04 kg Hloubka balení 239 mm Šířka balení 59 mm Výška balení 160 mm Rozsah dodávky Dodávané kabely USB typ A - USB typ B Přehled rychlého spuštění Ano Logistické údaje Množství v přepravním kartonu 5 kusů Hmotnost přepravního kartonu 5,09 kg Délka přepravního kartonu 32,5 cm Šířka přepravního kartonu 25 cm Výška přepravního kartonu 17,5 cm Čistá hmotnost hlavního kartonu 4,42 kg
US3344I je průmyslový přepínač de 4 porty USB3.1 Gen1 que umožňuje 4 počítačům sdílet používání zařízení USB3.1 Gen1, jako je klávesnice, myš a další periferie. Periferní zařízení lze počítači přidělit ručně pomocí tlačítka přepínače. Tím odpadají náklady na implementaci složitých redundantních systémů a zařízení pro každý počítač. Pouzdro US3344I a provedení pro montáž do stojanu jsou vhodné do průmyslového prostředí. Pro větší pohodlí je vybaven konektorem pro externí dálkové ovládání, které může zjednodušit uspořádání kabeláže prostřednictvím tradičních signálů RS-422/RS-485. US3344I umožňuje čistou a úhlednou instalaci - kabely USB jsou součástí dodávky, aby se eliminovaly další náklady na nákup kabelů USB.
Standard USB: USB 3.2 Gen 2 SuperSpeed 10 Gbit/s (USB 3.1 Gen 2, USB 3.1)
Rozměry (VxŠxH): 200 x 80 x 25 mm
Obvod: 4 počítače - 4 zařízení USB
Vstup: Konektory: 4x USB typu B
Připojení k síti:zástrčka zařízení, typ C
Typ výrobku: Spínací skříňka, automatická
Skupina výrobků: Rozváděčové skříně
Celkový počet portů: 8
Materiál (pouzdro): Materiál: plast
Vyžadovaná napájecí jednotka: ne
Výška balení: 170 mm
Šířka balení: 70 mm
Hloubka balení: 250 mm
Hmotnost balení: 1,019 kg
Výška: 200 mm
Šířka: 80 mm
Rozteč: 25 mm
Hmotnost: 0,51 kg
Hrubá hmotnost: 1.019
Výrobce: ATEN
Barva: černá
ATEN US3344I - přepínač sdílení periferií USB - 4 x USB 3.2 Gen 1 - stolní, do racku - napájení stejnosměrným proudem
