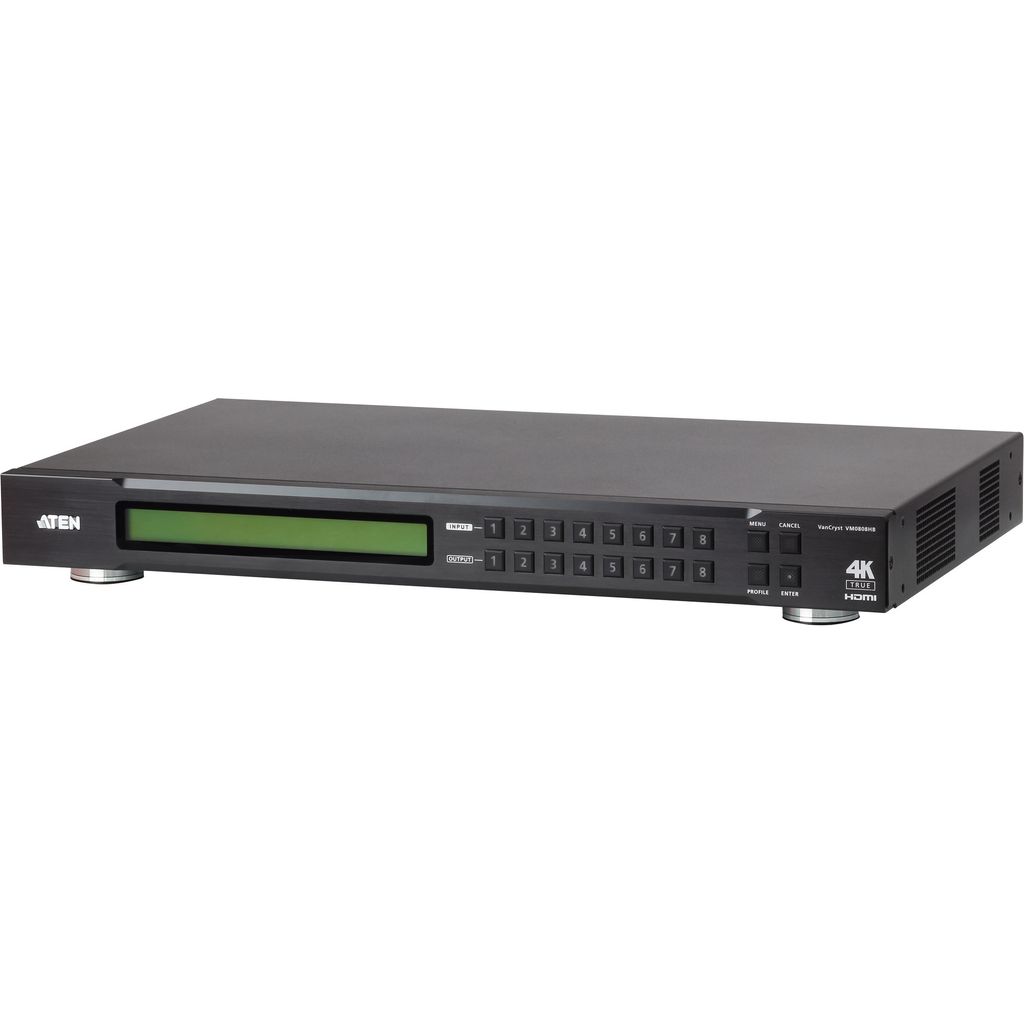

ATEN VM0808HB Video maticový přepínač HDMI 8x8, True 4K, UHD

ATEN VM0808HB je řada přepínačů True 4K HDMI Matrix, která poskytuje snadný a cenově dostupný způsob směrování jednoho z 8 zdrojů videa HDMI na jeden z 8 displejů HDMI.

Intuitivní design grafického uživatelského rozhraní modelu VM0808HB umožňuje uživatelům flexibilně konfigurovat libovolná vstupní a výstupní připojení, což eliminuje nutnost častých změn fyzické konfigurace. Kromě vestavěného webového grafického uživatelského rozhraní lze VM0808HB ovládat pomocí tlačítek na předním panelu, infračerveného dálkového ovládání, ovládání RS-232 a připojení Telnet přes Ethernet, což uživatelům poskytuje maximální pohodlí a udržuje systém neustále k dispozici s přepínáním videa.

• Připojuje až 8 zdrojů HDMI s až 8 displeji HDMI
• Podporuje rozlišení videa True 4K až do 4096 x 2160 při 60 Hz (4:4:4)
• Více způsobů ovládání - správa systému pomocí tlačítek na předním panelu, infračerveného dálkového ovládání, ovládání RS-232 a webového grafického rozhraní/Telnetu prostřednictvím připojení k síti Ethernet
• EDID Expert™ - vybírá optimální nastavení EDID pro hladké zapnutí, vysokou kvalitu zobrazení a využití optimálních rozlišení na více monitorech
• Rychlost signálu až 6 Gbitů pro plynulý výstup 4K
• Podpora Dolby True HD a DTS HD Master Audio
• Kompatibilní s HDMI (3D, Deep Colour, 4K) a HDCP 2.2
• Podpora ovládání spotřební elektroniky (CEC)
• ESD ochrana pro HDMI
• Podporuje zámek kabelu HDMI ATEN LockPro™ pro bezpečné připojení kabelu HDMI
• Možnost aktualizace firmwaru
• Možnost montáže do stojanu (provedení 1U)

Rozsah dodávky:

• vM0808HB 8 x 8 True 4K HDMI Matrix Switch
• 1x napájecí kabel LIN2-418K-E12G
• 1x 2XRT-0106G IR dálkový ovladač
• 1x 2XRT-0003G IR přijímač
• 1x montážní sada do stojanu
• 1x uživatelská příručka

Video vstup
Rozhraní	8 x zásuvka HDMI typu A (černá)
Impedance	100 Ohm
Max. Maximální vzdálenost	1,8 m / 4K při 60 Hz (4:4:4)
Výstup videa
Rozhraní	8 x zásuvka HDMI typu A (černá)
Max. Max. vzdálenost	3 m / 4K při 60 Hz (4:4:4) 15 m / 1920 x 1200
Impedance	100 Ohm
Video výstup
Max. Pixel clock	600 MHz
Max. Rozlišení	Až 4096 x 2160 / 3840 x 2160 při 60 Hz (4:4:4)
Max. Rychlost přenosu dat	18 Gb/s (6 Gb/s na pruh)
Shoda	HDMI (3D, 4K, Deep Colour) Kompatibilní s HDCP 2.2 Ovládání spotřební elektroniky (CEC)
Řídicí systém
RS-232	Připojení: 1 x zásuvka DB-9 (černá) Přenosová rychlost a protokol: Přenosová rychlost: 19200, Datové bity: 8, Stop bity: 1, Parita: Ne, Řízení toku: Ne
IR	1 x mini stereofonní zásuvka (černá)
Ethernet	1 x zásuvka RJ-45
Nastavení EDID	Režim EDID: Standardní / Port 1 / Remix / Přizpůsobený (podporuje průvodce EDID)
Prostředí
Provozní teplota	0-40°C
Vlhkost	0-80 % relativní vlhkosti, nekondenzující
Skladovací teplota	-20 - 60°C
Fyzikální vlastnosti
Hmotnost	3,99 kg (8,79 lb)
Pouzdro	Kovové
Rozměry (D x Š x V)	43,24 x 26,23 x 4,40 cm (17,02 x 10,33 x 1,73 palce)
Připojení
Napájení	1 x 3kolíkové připojení střídavého napětí
Část krabice	1 ks.
Spotřeba energie	střídavé napětí 110 V, 38,1 W, 179 BTU střídavé napětí 220 V, 37,8 W, 177 BTU
Napájení
Jmenovitý příkon	střídavé napětí 100-240 V; 50-60 Hz; 1,0 A
Upozornění	U některých výrobků určených pro montáž do stojanu si prosím uvědomte, že obvyklé rozměry ŠxHxV jsou uvedeny ve formátu DxŠxV.

Typ produktu:

Přepínač AV matrice

Rychlost přenosu dat:

18 Gbit/s

Maximální trvání pixelu:

600 MHz

Maximální rozlišení:

4096 x 2160 px

HDCP:

Ano

Verze HDCP:

2.2

3D kompatibilita:

Ano

Podpora HDR:

Ano

Extended display identification data (EDID):

Ano

Podporovaná rozlišení:

4096 x 2160, 3840 x 2160, 1920 x 1200

Barva opláštění:

Černá

Základní materiál:

Kov

Instalace do racku:

Ano

Kapacita racku:

1U

Typ ovládání:

Knoflíky

Bezpečnostní spínač:

Ano

LED indikátory:

Ano

Dálkový ovladač:

Ano

Vestavěný displej:

Ano

Počet vstupních HDMI portů:

8

Počet výstupních HDMI portů:

8

Počet portů Ethernetu (RJ-45):

1

Porty RS-232:

1

Vstup pro infračervené dálkové ovládání:

1

Maximální spotřeba energie:

38,1 W

Spotřeba elektrické energie:

37,8 W

Vstupní střídavé napětí:

100-240 V

Frekvence vstupního střídavého napětí:

50-60 Hz

Vstupní proud:

1 A

Provozní rozsah teplot (T-T):

0 - 40 °C

Rozsah teplot při skladování (T-T):

-20 - 60 °C

Doporučená provozní relativní vlhkost:

0 - 80%

Rozsah relativní vlhkosti při skladování (H-H):

0 - 80%

Tepelné vyzařování:

177 BTU/h

Maximální disipace tepla:

179 BTU/h

Množství na kartonové balení:

1 kusů

Váha hlavního obalu:

5,63 kg

Délka vnějšího kartonu:

515 mm

Šířka balení:

338 mm

Výška balení:

155 mm

4,15 kg

Kód harmonizovaného systému:

85299097

Šířka:

432,4 mm

Hloubka:

262,3 mm

Výška:

44 mm

Hmotnost:

4,15 kg

Šířka balení:

338 mm

Hloubka balení:

515 mm

Výška balení:

155 mm

Hmotnost včetně balení:

5,63 kg

Dodávané kabely:

AC

Sada pro instalaci:

Ano

Stručný návod:

Ano

Včetně IR přijímače:

Ano

Typ videoportu:

HDMI

HDMI vstup:

8

Počet výstupů HDMI:

8

Vstupní porty RJ-45:

1

Porty RS-232:

1

Materiál:

Kov

Barva:

Černá

HDCP:

Ano

Maximální provozní vzdálenost:

15 m

Šířka pásma:

600 MHz

Maximální rozlišení:

4096 x 2160 px

3D kompatibilita:

Ano

Typ HD rozlišení:

4K Ultra HD

Kapacita racku:

1U

Vstupní impedance:

100 ohm

Výstupní impedance:

100 ohm

Vstupní napětí adaptéru:

100-240 V

Vstupní frekvence adaptéru:

50-60 Hz

Vstupní proud AC adaptéru:

1 A

Šířka:

432,4 mm

Hloubka:

262,3 mm

Výška:

44 mm

Hmotnost:

3,99 kg

Dálkový ovladač:

Ano

Návod k obsluze:

Ano

Dodávané kabely:

AC

Včetně montážních držáků:

Ano

Provozní rozsah teplot (T-T):

0 - 40 °C

Rozsah teplot při skladování (T-T):

-20 - 60 °C

Doporučená provozní relativní vlhkost:

0 - 80%

Kód harmonizovaného systému:

85176990

ATEN VM0808HB je řada přepínačů True 4K HDMI Matrix, která poskytuje snadný a cenově dostupný způsob, jak směrovat jeden z 8 zdrojů videa HDMI na jeden z 8 displejů HDMI.
1x VM0808HB 8 x 8 True 4K HDMI Matrix Switch
1x LIN2-418K-E12G Napájecí kabel
1x 2XRT-0106G IR dálkový ovladač
1x 2XRT-0003G IR přijímač
1x Sada pro montáž do stojanu
1x Uživatelská příručka

Krátké informace: ATEN VanCryst VM0808HB 8 x 8 True 4K HDMI Matrix Switch - Video/Audio Switch - Stolní, do stojanu Skupina Rozbočovače a přepínače Výrobce ATEN Výrobce Art. VM0808HB-AT-G EAN/UPC Popis produktu: ATEN VanCryst VM0808HB 8 x 8 True 4K HDMI Matrix Switch - Video/Audio Switch - Rackmountable Typ zařízení Video/Audio Switch Typ pouzdra Rackmountable 1U Podtyp HDMI Výkon Přenosová rychlost dat: 18 Gbit/s Výkonnostní vlastnosti Možnost upgradu firmwaru, podpora 3D, rozlišení 4K, kovové pouzdro, podpora Dolby TrueHD, podpora DTS-HD Master Audio, EDID Expert produktu HDCP 2.2 Napájení AC 120/230 V Rozměry (šířka x hloubka x výška) 43.24 cm x 26,23 cm x 4,4 cm Hmotnost 3,99 kg Podrobný popis Obecné Typ zařízení Přepínač videa/audia Typ pouzdra Stolní, montáž do racku 1U Podtyp HDMI Výkon Rychlost přenosu dat: 18 Gbit/s Maximální rozlišení 4096 x 2160 / 3840 x 2160 @ 60 Hz Maximální šířka pásma videa 600 MHz Funkce Firmware s možností aktualizace, podpora 3D, rozlišení 4K, kovové pouzdro, podpora Dolby TrueHD, podpora DTS-HD Master Audio, EDID Expert produktu HDCP 2.2 Integrované periferie Stavový LCD displej Rozšíření/připojení Rozhraní 8 x HDMI vstup 8 x HDMI výstup 1 x sériový (RS-232) DB-9 Správa 1 x správa (LAN) RJ-45 1 x dálkové ovládání (IrDA) mini-jack Napájení Napájecí zdroj Externí síťový adaptér Požadované síťové napětí AC 120/230 V Spotřeba energie během provozu 38.1 Watt Různé dodávané příslušenství Dálkový ovladač, IR přijímač Sada pro montáž do stojanu Dodává se s produktem FCC Part 15, RoHS, CEC Rozměry a hmotnost Šířka 43,24 cm Hloubka 26,23 cm Výška 4,4 cm Hmotnost 3,99 kg Podmínky prostředí Min. provozní teplota 0 °C Max. provozní teplota 40 °C Přípustná vlhkost vzduchu Provozní teplota 40 °C Přípustná vlhkost během provozu 0 - 80 % (nekondenzující) Min. skladovací teplota -20 °C Max. skladovací teplota 60 °C Skladovací teplota 60 °C

ATEN

ATEN VanCryst VM0808HB 8 x 8 True 4K HDMI Matrix Switch - Přepínač videa a zvuku - stolní, pro montáž do stojanu
