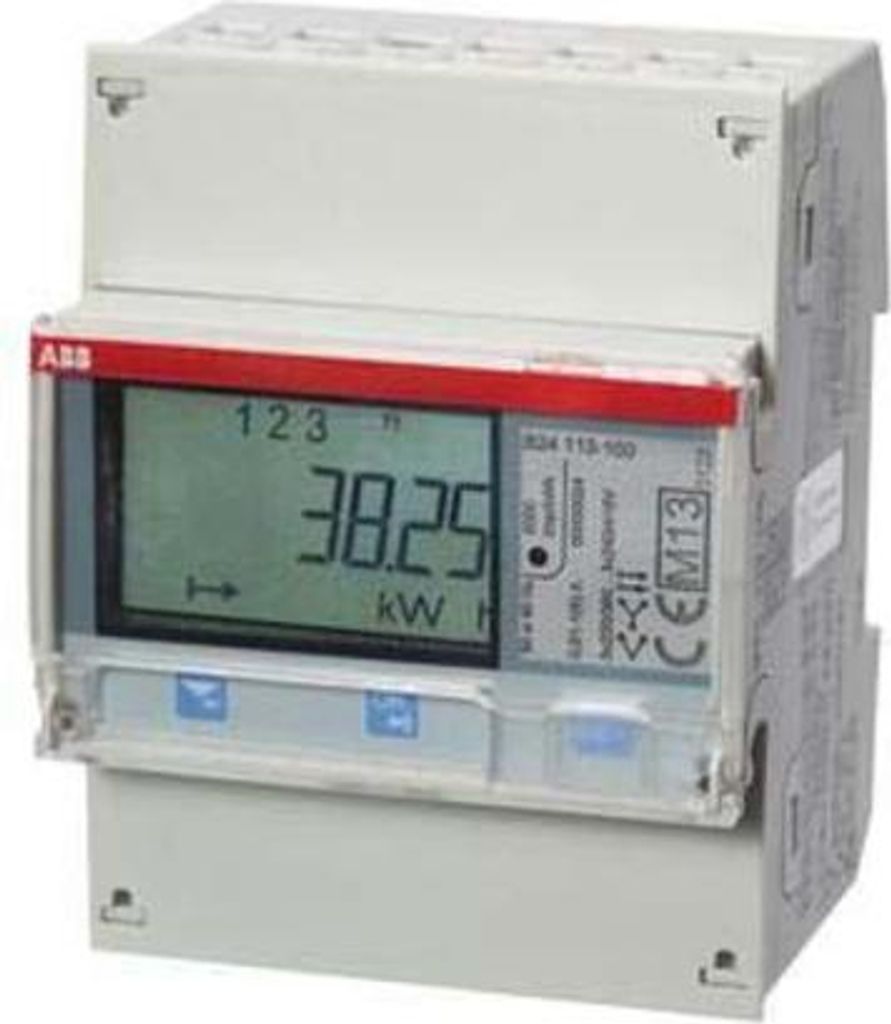

ABB B24 113-100, Three-phase meter breaker, Prsten, Obchodní, Vnitřní, Polykarbonát (PC), Šedá

Model:

Three-phase meter breaker

Styl:

Prsten

Účel:

Správné použití:

Vnitřní

Základní materiál:

Polykarbonát (PC)

Barva:

Šedá

Stanovený proud:

1 A

Šířka:

70 mm

Hloubka:

65 mm

Výška:

26,5 mm

Hmotnost:

270 g

Hmotnost včetně balení:

340 g

Messwandlerzähler B24 113-100 (2CMA100179R1000)

ABB Stotz S&J Měřicí transformátor B24 113-100Výrobce:ABB Stotz S&JOznačení:Měřicí transformátor M-BusTyp:B24 113-100 Typ měřiče:elektronickýJmenovitý proud (In):6 AMaximální proud (Imax):6 AJmenovité napětí (Un) N-L:230.

.240 VJmenovité napětí (Un) L-L:380..415 VFrekvence:50...





60 HzTřída přesnosti:BTyp pólu:ČtyřvodičovýProvedení:Přístrojový transformátorTyp energie:Činný výkonVhodné pro:Referenčnítarifní provedení:






Kalibrace:anoSchválení:Směrnice pro měřicí přístrojeImpulsní výstup:elektrickýTyp impulsu:S0Rychlost impulsu:1..





999999 Imp/kWh (kvarh)Typ displeje:digitálníTyp montáže:REGŠířka v jednotkách stupnice:4Šířka:70 mmHloubka:65 mmVýška:





26,5 mmProvedení rozhraní:M-BusSignatura EDL40:neS blokovacím kódem:nePočet číslic:7Stupeň krytí (IP):IP20Stupeň krytí (NEMA):



další informace: Třífázový měřicí přístroj ABB Stotz S&J Měřicí transformátor B24 113-100: další podrobnosti Třífázový měřicí přístroj pro měření třívodičové nebo čtyřvodičové třífázové sítě prostřednictvím připojení transformátoru CT (transformátorový poměr pro proud konfigurovatelný) do max. 6 A. Následující hodnoty jsou vyvedeny na sedmisegmentový displej s až 7 číslicemi: (třída 1), výkony, proudy, napětí (L-L, L-N) a kmitočet pro každou fázi a celkový. Komunikace může probíhat přes integrované rozhraní M-Bus nebo přes infračervené rozhraní pro připojení modulu KNX. Měřič spotřeby energie je vybaven pulzním výstupem. Měřič je kalibrován podle MID a schválen podle IEC. Instalační šířka je 4 moduly DIN.

Dodává se s: ABB Stotz S&J měřicí transformátor M-Bus B24 113-100, balení: 1 ks, EAN: 7392696001793

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Typ počitadla elektronicky, Jmenovitý proud (In) 6 A, Maximální proud (Imax) 6 A, Jmenovité napětí (Un) N-L 230..240 V, Jmenovité napětí (Un) L-L 380..415 V, Frekvence 50..60 Hz, Třída přesnosti B, Polart Čtyřvodič, Provedení Měřicí převodník, Druh energie Účinný výkon, Vhodné pro Reference, Tarifní provedení Jeden tarif, Způsob měření průběhu zatížení ne, Zpětné jištění ano, Cejchované ano, Schválení Směrnice o měřicích přístrojích, Impulzní výstup elektricky, Druh impulzu S0, Rychlost impulzů 1..999999 Imp/kWh (kvarh), Způsob zobrazení digitálně, Druh montáže Modulární přístroje, Šířka v jednotkách dělení 4, Šířka 70 mm, Hloubka 65 mm, Výška 26,5 mm, Provedení rozhraní M-sběrnice, EDL40 signatura ne, S blokovacím kódem ne, Počet míst 7, Krytí (IP) IP20, Třída ochrany (NEMA) ostatní
