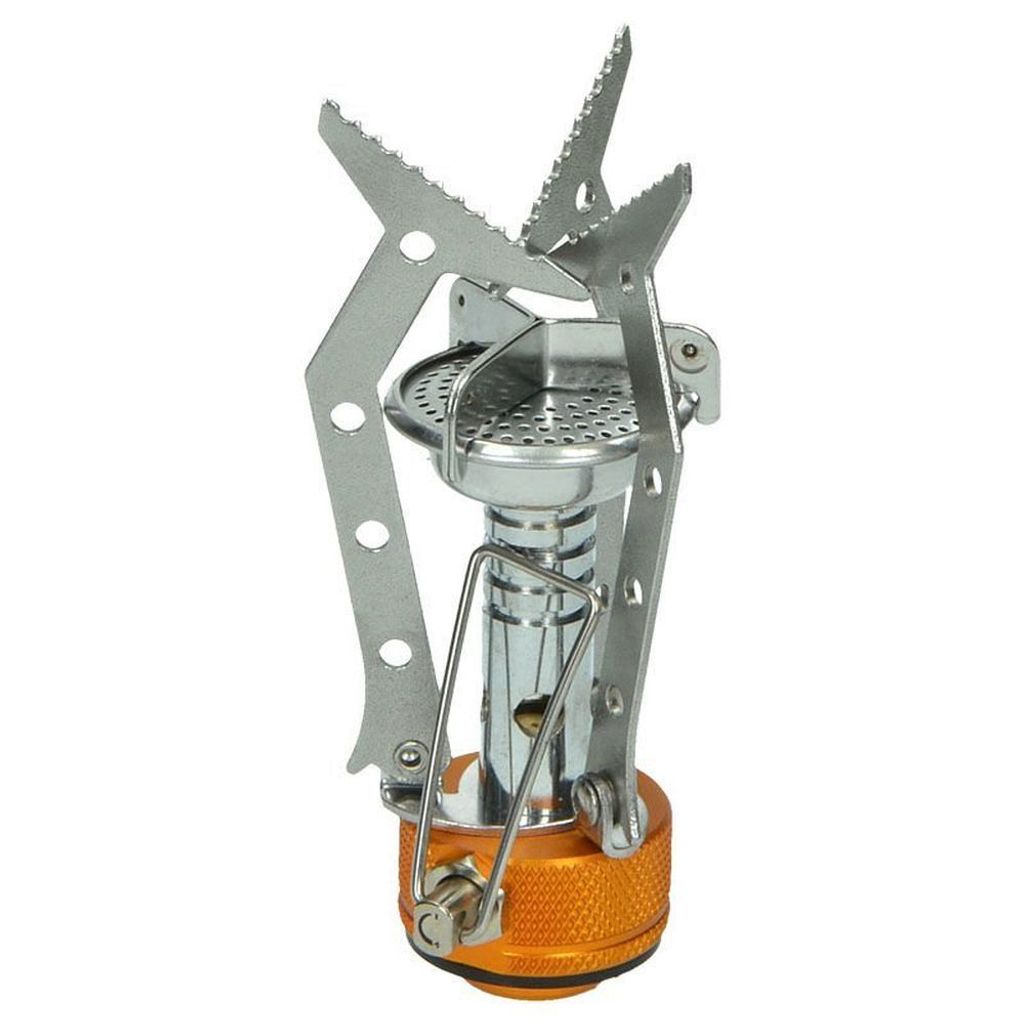

HIGHLANDER HPX100 Compact Stove Vařič

Turistický vařič HPX 100 je určen pro jednorázové propan-butanové kartuše se závitem 7/16´´. Velmi lehký a výkonný vařič vhodný pro turistiku a horolezectví. Tři sklopná ramena. Hořák směřující přímo nahoru je částečně chráněn proti větru a je vhodný i pro menší průměr hrnce. Dodáván včetně přepravní krabičky. V naší nabídce najdete kartuše pod kódem SN00043 a SN00017.

Váháte s výběrem? Podívejte se Blogu a prohlédněte si srovnávací test vařičů, to Vám s výběrem pomůže!

Technické parametry:

Návod na použití vařiče

Turistický vařič je určen na palivo propan-butan pro jednorázové kartuše s přímým přetlakem směsi propanu a butanu. K provozu tohoto vařiče jsou určeny kartuše, které obsahují kapalný plyn propan-butan pod stálým tlakem v poměru 30:70 PB. Kartuše musí být vyrobena dle EN 417 a opatřena samotěsnícím ventilem s připojovacím závitem 7/16“. Kartuše jsou jednorázové, není dovoleno je znovu plnit.

Před připojením vařiče na plynovou kartuši se důkladně seznamte s tímto návodem k použití. Návod pečlivě uschovejte pro případné další použití. POZOR: vařič může být velmi nebezpečný v případě nesprávné obsluhy. Používejte pouze v dobře větraných prostorech a v dostatečné vzdálenosti od hořlavých předmětů.

Technické parametry:

Připojovací přetlak paliva: 0 - 7000 mbar

Průměr trysky: 0,3 mm

Jmenovitý průtok: 4,5 kW

Těsnění: O kroužek 12 x 8 mm

Před použitím:

1. Připojování vařiče na kartuši

K provozu tohoto vařiče jsou určeny kartuše vyrobené dle EN 417, opatřeny samotěsnícím ventilem s připojovacím závitem 7/16“.

Před připojením vařiče na kartuši se přesvědčte o dokonalém stavu těsnícího „O“ kroužku. Pokud tento díl jeví známky opotřebení, vyměňte jej. Jedná se o rozměr 12x8 mm. K vyjmutí opotřebeného těsnění použijte ostrý předmět, k usazení nového těsnění tupý předmět odpovídajících rozměrů.

Zkontrolujte, zda je ovládací ventil vařiče zcela uzavřen – zavírá se otáčením doprava.

Připojovat kartuši k vařiči je možné pouze ve venkovním prostředí, mimo dosah osob a jakéhokoli zdroje zapálení, tzn. otevřeného plamene, elektrického výboje a podobně.

Po připojení vařiče ke kartuši se alespoň čichem přesvědčte o dokonalé těsnosti této soustavy. To nikdy nedělejte otevřeným plamenem. Pokud soustava po sestavení jeví známky netěsnosti, soustavu rozeberte a překontrolujte těsnění. Pokud se Vám závada nepodaří odstranit, vařič rozeberte a nepoužívejte jej! Nezapalujte jej a nepřibližujte se k otevřenému ohni a ani k jinému zdroji zapálení.

Vařič i kartuše jsou pro vzájemné spojení opatřeny pravým závitem. Při nasazování vařiče na kartuši je nutno postupovat s potřebnou pečlivostí, aby nedošlo k překřížení závitů (tzv. „šroubování přes závit“), jinak dojde ke zničení vařiče vlivem nesprávné obsluhy.

Při šroubování na kartuši se může ozvat slabé syknutí plynu otevřením ventilu bomby otevíracím kolíkem. Dalším pootočením dojde k dosednutí těsnění na kartuši a k zajištění těsnosti soustavy. Další násilné, zbytečné dotahování vede k rychlému opotřebení těsnění, popř. ke zničení závitu vařiče! Občasné slabé potření závitu vařiče vazelínou významně prodlouží jeho životnost.

2. Zapalování a provoz

Vařič s kartuší zajistěte v kolmé poloze. Podpěry nádoby rozložte. Otočením uzávěru plynu směrem doleva otevřete přívod plynu a zapalte plamen (použijte sirky, zapalovač nebo křesadlo). Při zapalování plamene otevřete plyn na plný výkon.

Je-li kartuše delší dobu v chladu a klidu, je nutno ji před použitím důkladně protřepat, jinak se po zapálení vařiče po dobu asi jedné minuty „utrhává plamen“. Pokud se ještě před zapálením plamene na vařič položí varná nádoba, k uvedenému jevu téměř nedochází.

Při použití zcela plné, nové kartuše, která byla delší dobu vystavena působení tepla, může dojít po zapálení vařiče k vyšlehnutí mohutného žlutavého plamene. Uzavřete okamžitě regulační ventil na minimum, dokud se plamen nezklidní. K tomuto jevu dojde zcela jistě, je-li vařič s kartuší silně nakloněn.

Během provozu zabraňte vyvaření tekutiny z varné nádoby, jinak dojde k jejímu poškození nebo úplnému zničení i ke zničení vařiče.

Vařič nenechávejte během provozu bez dozoru.

Při provozu vařiče dodržujte bezpečnou vzdálenost od hořlavých hmot - minimálně 0,5 m. Na vařič nepokládejte hořlavé předměty. Máte-li pochybnost o správné funkci výrobku, nepoužívejte jej a kontaktujte prodejce nebo servis.

3. Ukončení provozu

Ukončení provozu se provádí dotažením regulačního ventilu doprava až do zhasnutí plamene. Potom je možno vařič od kartuše odpojit odšroubováním. Tento úkon zásadně provádějte až po úplném vychladnutí vařiče. Snímání vařiče z kartuše se nikdy nesmí provádět za provozu!!! Po skončení provozu vařič od kartuše vždy oddělte, zabráníte tak vyprázdnění kartuše vlivem nepatrné netěsnosti. Ta může být způsobena nečistotou, která se dostane mezi vařič a kartuši. Dbejte proto na čistotu tohoto prostoru.

4. Upozornění pro stavy nouze

Dojde-li k prošlehnutí plamene mimo činnou část hořáku, uzavřete okamžitě regulační ventil a mírně dotáhněte vařič na bombu. Pokud se dále objevuje plamen, uhaste jej proudem vody, kterou obvykle máte připravenou k ohřevu. Nepodaří-li se plamen uhasit, odhoďte, popř. odkopněte vařič i s kartuší na bezpečné místo. Zajistěte, aby se nikdo nepřibližoval k vařiči na menší vzdálenost než 20 m do doby, než dojde k vyhoření plynu. Vařič poté nepoužívejte!

5. Důležitá upozornění

• Pozor: Při provozu tohoto spotřebiče dochází ke spotřebě vzduchu (kyslíku) a produkci oxidu uhličitého.Nezapalujte a nepoužívejte tento spotřebič v nevětraných prostorách, v místnostech, ve stanu či ve vozidle. Je životně nebezpečné používat vařič k vytápění uzavřeného prostoru – hrozí nenápadná otrava kysličníkem uhelnatým!
• Vařič smí obsluhovat pouze dospělá osoba podle tohoto návodu, nesvěřujte obsluhu dětem!
  Při provozu je nutno vařič umístit do stabilní polohy a mít ho pod neustálým dohledem.
• Nepoužívejte k ohřevu jedné nádoby dva a více vařičů vedle sebe.
• Používejte jen přiměřeně velké a přiměřeně těžké nádoby.
• Vařič nepoužívejte k jiným účelům, než k ohřevu poživatin a nápojů v nádobě.
• Činné části vařiče - hořák, podpěry nádoby, popř. závětří - jsou během provozu a asi 10 min. poté žhavé, proto se jich v této době nedotýkejte!
• Nikdy nepoužívejte vařič, který jeví známky poškození nebo má vadné či opotřebované těsnění.
• S vařičem zacházejte opatrně, chraňte jej před pádem na zem a poškozením
• Na vařiči neprovádějte žádné úpravy.

6. Rozebírání, čištění a skládání vařiče

Vařič se skládá ze dvou hlavních částí: z tělesa ventilu a hořáku, jež jsou navzájem spojeny závitem a těsněny „O“ kroužkem. Rozebíratelnost těchto částí je nutná, aby bylo možno vyčistit trysku. I malé zanesení prudce výkon vařiče.

Pro čištění nepoužívejte jehly a špendlíky, neboť tryska se tím poškozuje a může dojít k zalomení špičky jehly v trysce a tím ke zničení vařiče. K pročištění často stačí podtlak vytvořený ústy nebo profouknutí. Také je možné použít velmi tenký drátek.

7. Skladování a přeprava

Vařič skladujte zásadně v suchém, neagresivním prostředí.

Přepravujte v dodávaném plastovém pouzdře.

Vařič přepravujte vždy oddělený od kartuše.

8. Tlaková nádoba s plynem - kartuše

Kartuše obsahuje zkapalněný, prudce hořlavý plyn propan-butan pod stálým tlakem. Respektujte pokyny uvedené přímo na kartuši.

9. Technické údaje a likvidace

Uvedení 1 litru vody do varu: cca 1 minuta

Palivo: propan-butan do 0,8 MPa

Maximální dovolené zatížení vařiče nádobou včetně obsahu: 3 kg

Maximální průměr nádoby: 20 cm

Po skončení životnosti vařič odevzdejte do výkupny sběrných surovin. Obal odevzdejte do recyklovaného odpadu

10.

Toto ustanovení se nevztahuje na výrobky poškozené násilím, nesprávnou manipulací nebo neodbornou opravou a úpravou.

Dodává:

YATE spol. s r.o.

Brněnská 371 500 06 Hradec Králové

e-mail: [email protected]

Tel: 495 221 475
