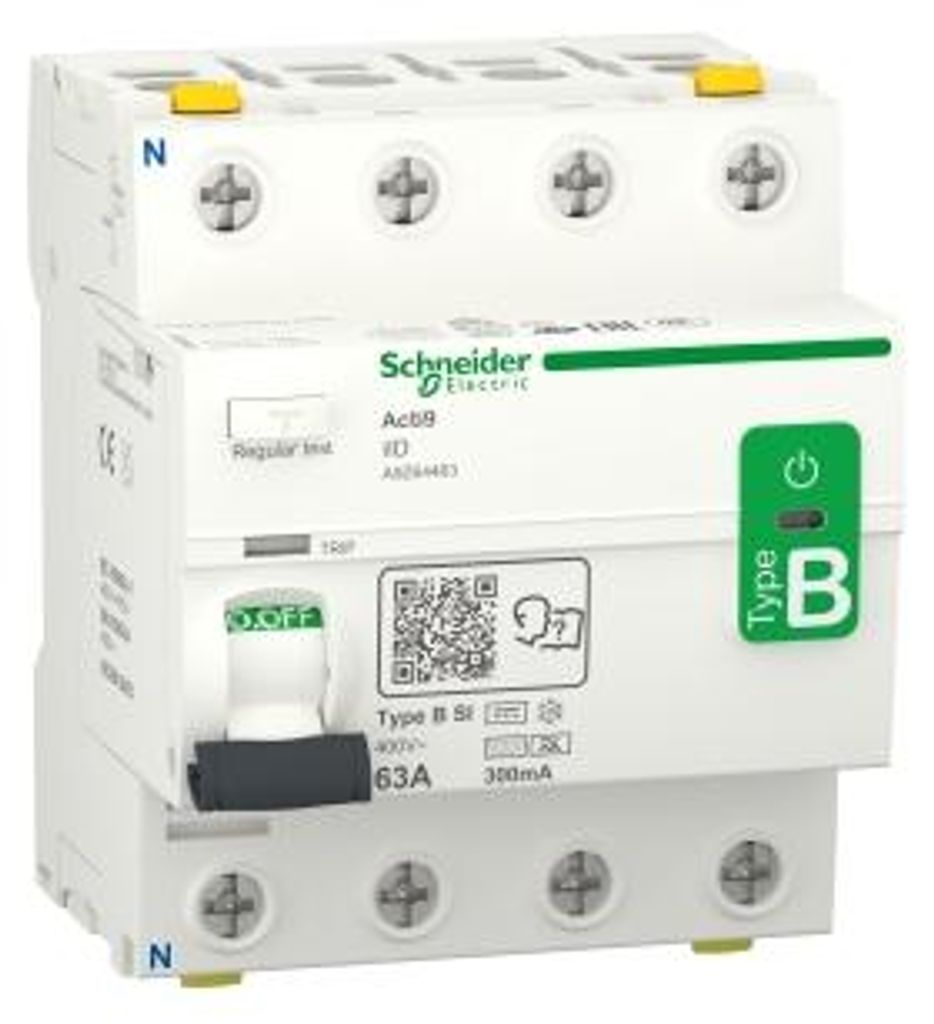

Schneider Electric A9Z64463, Zařízení pro zbytkový proud, Typ B-SI, 1500 A, IP20, IP40

Schneider Electric RCD A9Z64463Výrobce:Schneider ElectricOznačení:RCD 4P 63A 300mATyp:A9Z64463Počet pólů:4Jmenovité napětí:400 VJmenovitý proud:




jmenovitéizolační napětí Ui:500 VJmenovité impulzní výdržné napětí Uimp:6 kVTyp montáže:DIN lištaTyp reziduálního proudu:





Typ napětí: BSelektivní typ: neTyp se zpožděním: neZkratové napětí (Icw): 10 kAPřepěťová odolnost: 3 kATyp napětí: ACS blokovacím zařízením:





frekvence:50 HzMožnost přídavných zařízení:anoStupeň krytí (IP):IP20Šířka v roztečových jednotkách:4Hloubka instalace:44 mmTeplota okolí během provozu:-25.







.60 °CStupeň znečištění:3Připojitelný průřez vodičů vícedrátový:1..25 mm²Připojitelný průřez vodičů jednovodičový:1..35 mm²Nevýbušný:ne Schneider Electric RCD A9Z64463: více informací Proudový chránič s reziduálním proudem Citlivý na všechny proudy Acti 9 iID. čtyřpólový,Jmenovitý proud 63A,Typ B-SI,Jmenovitý reziduální proud 300mA,Provozní napětí (Ue) 400 AC,50Hz,Izolační napětí 500V AC. Zacvakávací mechanismus pro spínání kontaktů s nízkým opotřebením. S mechanickou indikací poruchy na přední straně (VisiTrip) pro signalizaci vypnutí v důsledku reziduálního proudu. Indikace bezpečných kontaktů (VisiSafe) proudového chrániče se zeleným displejem pro zajištění nepřítomnosti napětí na odcházející straně. Testovací tlačítko pro pravidelné testování funkcí. Dvojité připojovací svorky pro připojení kabelů nebo fázových přípojnic na obou stranách. Snadné vyjmutí jednotlivého přístroje při instalaci fázové přípojnice díky upevňovacímu prvku přístupnému zepředu. Další stohovatelné pomocné moduly (volitelné): podpěťová spoušť (iMN), přepěťová spoušť (iMSU), bočníková spoušť (iMX), pomocný spínač pro signalizaci stavu (iOF), spínač signalizace poruchy (iSD). Typ B-SI má integrovanou technologii SI, která nabízí větší odolnost proti elektrickému rušení. Chrání před hladkými stejnosměrnými reziduálními proudy v 1fázových nebo 3fázových napájecích sítích způsobenými měniči frekvence, střídači a nouzovými zdroji.

Barva RAL 9003. Vyhovuje následujícím normám: IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664. Dodává se s..: Schneider Electric RCD 4P 63A 300mA A9Z64463, Balení: 1 ks, EAN: 3606489502836

Stanovený proud:

63 A

Vstupní frekvence:

50 Hz

Jmenovité napětí:

400 V

Typ jističe:

Zařízení pro zbytkový proud

Model:

Typ B-SI

Kapacita jištění:

1500 A

Počet pólů:

4

Kód mezinárodní ochrany (IP):

IP20, IP40

Stupeň znečištění:

3

Typ instalace:

DIN lišta

Barva:

Bílá

:

VDE NF IMQ KEMA IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 CCC KC

Provozní rozsah teplot (T-T):

-25 - 60 °C

Rozsah teplot při skladování (T-T):

-40 - 85 °C

Provozní nadmořská výška:

0 - 2000 m

Šířka:

72 mm

Hloubka:

79 mm

Výška:

88 mm

Hmotnost:

415 g

Šířka balení:

75 mm

Hloubka balení:

1000 mm

Výška balení:

85 mm

Hmotnost včetně balení:

428 g

Neobsahuje:

Rtuť

REACH, RoHS, WEEE

Dodržování předpisů v oblasti udržitelnosti:

Ano

Zbytkový proudový chránič Citlivý na všechny proudy. iID pro fotovoltaiku, 3pólové frekvenční měniče a výtahy. 4pólový, 63A typ B-SI - 300mA / neutrální poloha: vlevo

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 63 A, Jmenovitý chybový proud 0,3 A, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 6 kV, Ztrátový výkon 4,4 W, Druh montáže Lišta DIN, Typ chybového proudu B, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 10 kA, Odolnost proti rázovému proudu 3 kA, Druh napětí AC, S blokovacím zařízením ne, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 44 mm, Stupeň znečištění 3, Chráněno proti výbuchu ne
