Vlastnosti:
- Všestranný ruční tester - funkce ručního osciloskopu + funkce digitálního multimetru + generátor křivek, integrovaný multifunkční ruční tester 3 v 1. Snadno použitelný klíčový spínač, kompaktní rozměry s držákem na stojan, vhodný pro venkovní údržbu, měření Rapod na místě, údržbu automobilů, detekci proudu atd.

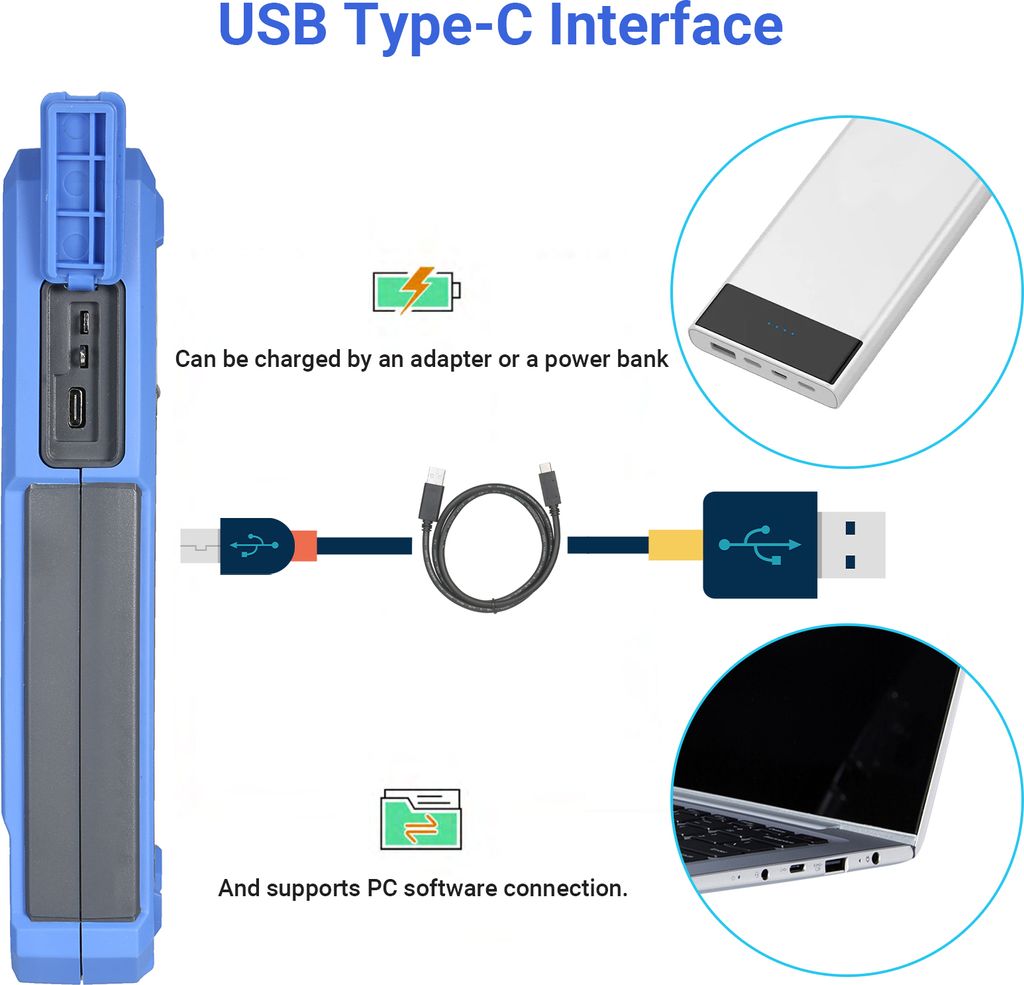

- Ergonomický design - 3,5palcový barevný LCD displej s vysokým rozlišením a kontrastem; Vysoká spolehlivost s funkcí autokalibrace; Díky podpoře SCPI přes rozhraní USB typu C můžete analyzovat a tisknout data z osciloskopu. 2 ks lithiových baterií 18650 s kapacitou 2200 mAh, spotřeba méně než 3 W, mohou nepřetržitě pracovat přibližně 6 hodin; Součástí balení je kabel USB typu C pro pohodlné nabíjení.
- Hlavní funkce digitálního osciloskopu - 2kanálový vstup, šířka pásma 70 MHz, vzorkovací frekvence 250 MSa/s v reálném čase, maximální délka záznamu 8 K. Funkce měření kurzoru; Několik funkcí automatického měření; Funkce XY; Důležitá funkce automatického nastavení, snadné rozpoznání a ladění.

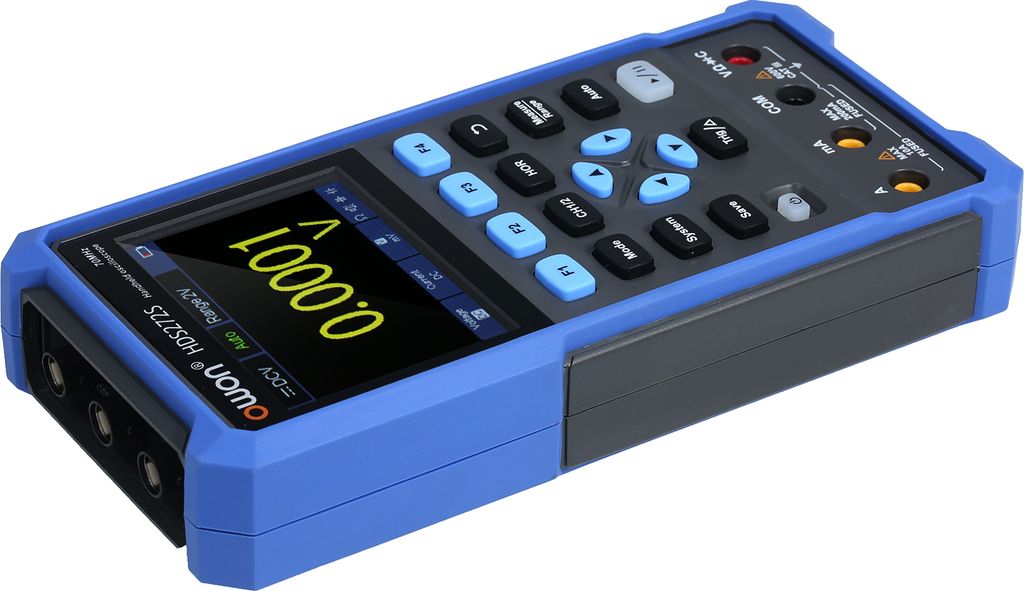

- Digitální ruční multimetr - Automatická volba rozsahu, true RMS multimetr s 20 000 počty a funkcí hold, lze použít k měření standardního napětí, proudu, odporu, diody, kapacity a testu spojitosti, snadné rozpoznání a ladění. Max. AC 750 V, DC 1000 V vstupní napětí; nezávislý vstup multimetru a osciloskopu podporuje funkci relativního měření.
- Generátor průběhů - výstupní frekvence max. 25 MHz, rozlišení 0,1 Hz; 14bitové vertikální rozlišení, vysoká vzorkovací frekvence 125 MSa/s; délka průběhu 8K, maximální výstupní amplituda 5 Vpp. Výstupy sinusového, čtvercového, rampového, pulzního a integrovaného speciálního tvaru vlny.
Specifikace:

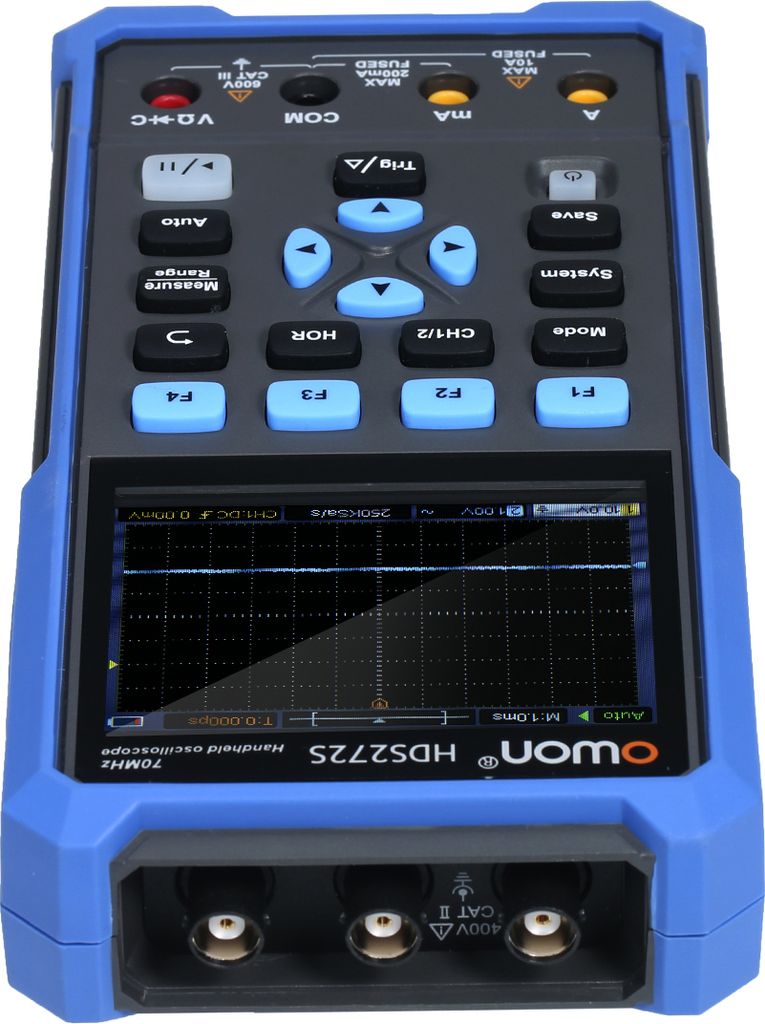

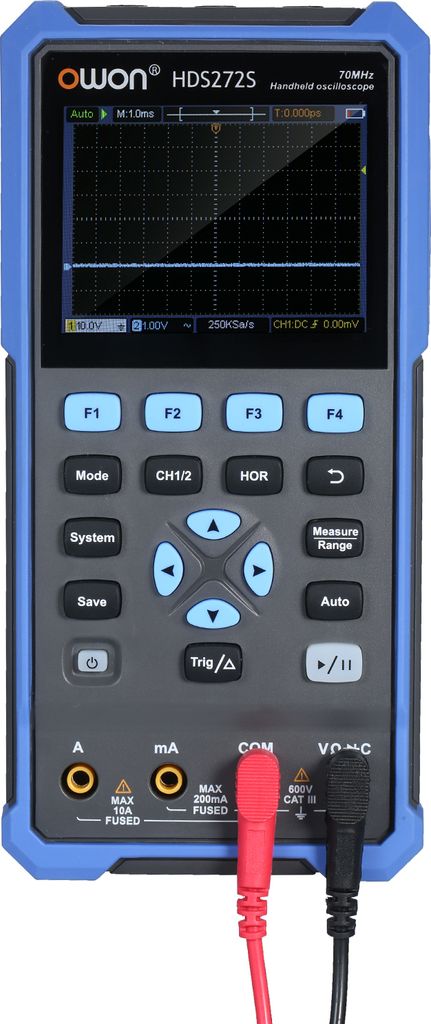

Značka: OWON
Model: HDS272S
Funkce: Osciloskop + multimetr + generátor průběhů
Zástrčka: EU

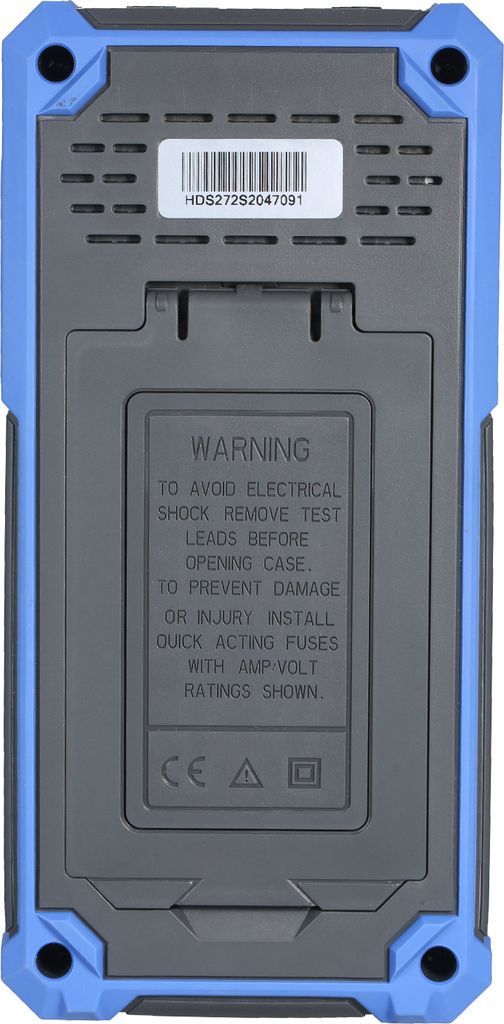

Baterie: 2 * 2200 mAh 18650 lithiová baterie
Způsob nabíjení: USB typu C
Rozměry výrobku: 198 x 96 x 38 mm
Hmotnost výrobku: cca 0,6 kg (hlavní jednotka, bez baterie)
Specifikace osciloskopu: - baterie, baterie, baterie, baterie, baterie, baterie, baterie, baterie, baterie:
Šířka pásma: 70 MHz
Omezení šířky pásma (typické): 1: 20 MHz

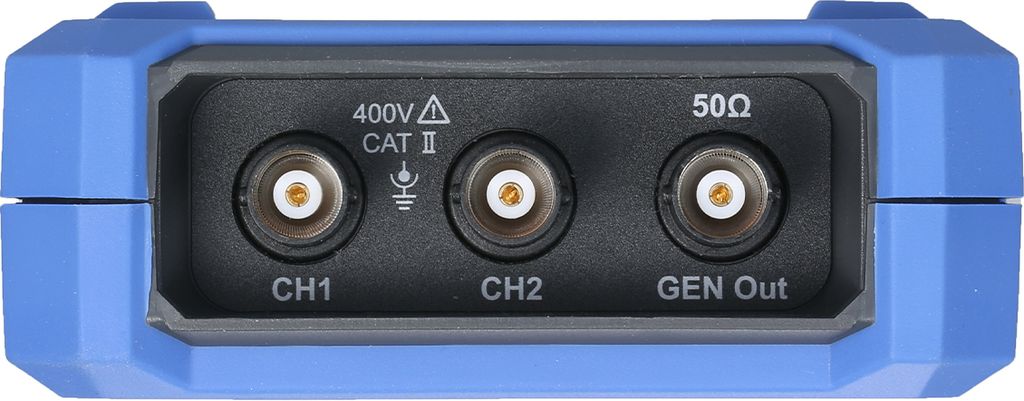

Kanály: 2-kanálový osciloskop + 1-kanálový generátor
Vzorkovací frekvence: 250MSa/s
Délka záznamu: 8K
Vertikální rozlišení: 8 bitů
Model snímání: Normální, detekce špiček
Displej: 3,5palcový LCD
Rychlost aktualizace tvaru vlny: 10 000 Wfrms/s
Vstupní vazba: stejnosměrný, střídavý proud a zem
Vstupní impedance: 1 MΩ ± 2 %, paralelně 16 pF ± 10 pF
Faktory útlumu sondy: 1X, 10X, 100X, 1000X
Max. Vstupní napětí: 400 V (DC+AC, PK-PK, vstupní impedance 1 MΩ) (útlum sondy 10:1)
Horizontální stupnice: 5 ns/div - 500 s/div, krok po kroku 1 - 2 - 5
Vertikální citlivost: 10 mV/div - 10 V/div
Typ spouštěče: Edge
Režimy spouštění: automatický, normální, jednoduchý
Automatické měření: Frekvence, perioda, amplituda, max, min, průměr, PK-PK
Komunikační rozhraní: USB typu C
Multimetr (standardní):
Max. Rozlišení: 20 000 počtů
Režim testování: Napětí, proud, odpor, kapacita, dioda a test spojitosti
Vstupní impedance: 10 MΩ
Maximální vstupní napětí: AC 750 V, DC 1000 V
Maximální vstupní proud: DC: 10 A AC: 10 A
Dioda: 0 - 2 V
Generátor vlnových průběhů:
Kanál: 1-CH
Vertikální rozlišení: 14 bitů
Délka tvaru vlny: 8K
Vzorkovací frekvence: 125MSa/s
Frekvenční výstup: 1,5 MMSA:
Sinusoida: 0,1 Hz - 25 MHz
Čtvercový: 0,1 Hz - 10 MHz
Ramp: 0,1 Hz - 1 MHz
Pulzní: 0,1 Hz - 5 MHz
Libovolný: 0,1 Hz - 5 MHz
Amplitudový rozsah: 20 mVpp - 5 Vpp
Výstupní impedance: 50 Ω
Seznam balení:
1 * Ruční digitální osciloskopický multimetr
1 * Stručný návod k použití
1 * USB kabel
1 * Nastavení sondy
1 * Kabel multimetru
1 * Měkké pouzdro
1 * Ovladač šroubů
1 * Sonda
1 * Svorka BNC na krokosvorku
