L2 NEŘÍZENÝ ETHERNETOVÝ PŘEPÍNAČ
TSW110 je nespravovaný ethernetový přepínač vrstvy 2. Toto malé, ale odolné profesionální zařízení umožňuje průmyslové aplikace s velkou šířkou pásma se spolehlivým datovým připojením. Má pět gigabitových ethernetových portů pro připojení zařízení k síti a podporuje široké napájecí napětí (9-30 V).
Hlavní vlastnosti
GIGABITOVÝ ETHERNET
5 x Gigabit Ethernet s rychlostí až 1000 Mbps
TRVANLIVOST
Robustní hliníkové pouzdro
MONTÁŽNÍ
Možnosti montáže na DIN lištu a na povrch
TEPLOTA
Provozní teplota od -40 °C do 75 °C
Technická specifikace
SÍŤ ETHERNET
ETH: 5 x ETH porty, 10/100/1000 Mbps, podporuje automatické křížení MDI/MDIX
Standardy řady IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
SPECIFIKACE VÝKONU
Šířka pásma (neblokující): 10 Gb/s
Vyrovnávací paměť pěchu: 128 KB
Velikost tabulky MAC adres: 2K vstupů
Zdroj
Konektor: 4kolíková průmyslová DC zásuvka
Rozsah vstupního napětí: 9 – 30 V DC
PoE (pasivní): Možnost napájení přes porty ETH1, není kompatibilní se standardy IEEE802.3af, 802.3at a 802.3bt, mód B, 9 - 30 VDC
Spotřeba energie: < 0,4 W/ < 1,8 W
FYZICKÁ ROZHRANÍ
Síť ethernet: 5 x RJ45 porty, 10/100/1000 Mbps
Stavové LED diody: 1 x LED dioda napájení, 10 x stavové LED diody ETH
Zdroj: 1 x 4pinový napájecí konektor
Jiný: 1 x zemnící šroub
FYZICKÉ SPECIFIKACE
Materiál pláště: Celohliníkové pouzdro
Rozměry (Š × V × H): Rozměry 100 x 30 x 85 mm
Hmotnost: Přibližně 227 g
Možnosti montáže: DIN lišta, montáž na stěnu, rovný povrch (vše vyžaduje další sadu)
PROVOZNÍ PROSTŘEDÍ
Provozní teplota: -40 °C až 75 °C
Provozní vlhkost: 10 až 90 % bez kondenzace
Stupeň ochrany proti vniknutí: Krytí IP30
REGULAČNÍ A TYPOVÁ SCHVÁLENÍ
Regulační: UKCA, EAC, UCRF, ANRT, CITC, Keňa, FCC, IC, NOM, RCM, BSMI, CB
EMC EMISE A IMUNITA
Normy:
EN 55032:2015 + A11:2020
EN 61000-3-3:2013 + A1:2019
EN IEC 61000-3-2:2019
EN 55035:2017
ESD: EN 61000-4-2:2009
Radiated Immunity: EN IEC 61000-4-3:2006 + A1:2008 + A2:2010
EFT: EN 61000-4-4:2012
Surge Immunity (AC Mains Power Port): EN 61000-4-5:2014 + A1:2017
CS: EN 61000-4-6:2014
DIP: EN 61000-4-11:2004 + A1:2017
BEZPEČNOST
Normy
Označení normy: IEC 62368-1:2018: EN IEC 62368-1:2020+A11:2020
- Typ přepínače:
- Nespravované
- Počet přepínaných ethernetových portů RJ-45:
- 5
- Typy přepínaných ethernetových portů RJ-45:
- Gigabit Ethernet (10/100/1000)
- Síťové standardy:
- IEEE 802.3, IEEE 802.3az, IEEE 802.3u
- Podpora 10G:
- Ne
- Auto MDI/MDI-X:
- Ano
- Přenosová rychlost sítě Ethernet:
- 10,100,1000 Mbit/s
- Tabulka MAC adres:
- 2000 pol.
- Kapacita přepínání:
- 10 Gbit/s
- Podpora pro Jumbo Frames:
- Ano
- Rámy jumbo:
- 9216
- Vyrovnávací paměť pro pakety:
- 0,128 MB
- Barva:
- Modrá, Šedá
- Základní materiál:
- Hliník
- LED indikátory:
- Ano
- Kód mezinárodní ochrany (IP):
- IP30
- Montáž na lištu DIN:
- Ano
- Napájecí zdroj v ceně:
- Ano
- Vstupní střídavé napětí:
- 100 - 240 V
- Stejnosměrné vstupní napětí:
- 30 V
- Spotřeba elektrické energie:
- 1,8 W
- Podpora napájení po Ethernetu (PoE):
- Ano
- Provozní rozsah teplot (T-T):
- -40 - 75 °C
- Doporučená provozní relativní vlhkost:
- 10 - 90%
- Šířka:
- 100 mm
- Hloubka:
- 85 mm
- Výška:
- 30 mm
- Hmotnost:
- 227 g
- Stručný návod:
- Ano
- Typ balení:
- Krabice
PLUG-N-PLAYNení potřeba žádná další konfigurace
DURABILITY.Odolné hliníkové pouzdro
MONTÁŽMožnost montáže na lištu DIN a na povrch
.STATUSOVÉ LED1 x napájení, 10 x Ethernet
9-30 VŠiroký rozsah podporovaných napájecích napětí
.br>
GIGABIT ETH5 x Gigabit Ethernet s rychlostí až 1000 Mb/sTeltonika TSW110. Typ přepínače: Přepínač s možností přepínání mezi jednotlivými zařízeními: Neřízený. Základní přepínání: Typ ethernetových portů RJ-45: Počet základních přepínacích portů RJ-45 Ethernet: Gigabit Ethernet (10/100/1000), Základní přepínání Počet portů RJ-45 Ethernet: Gigabit Ethernet (10/100/1000): 5. Tabulka adres MAC: 2000 záznamů, Přepínací kapacita: 10 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3az, IEEE 802.3u. Stejnosměrné vstupní napětí: 30 V. Napájení přes Ethernet (PoE)

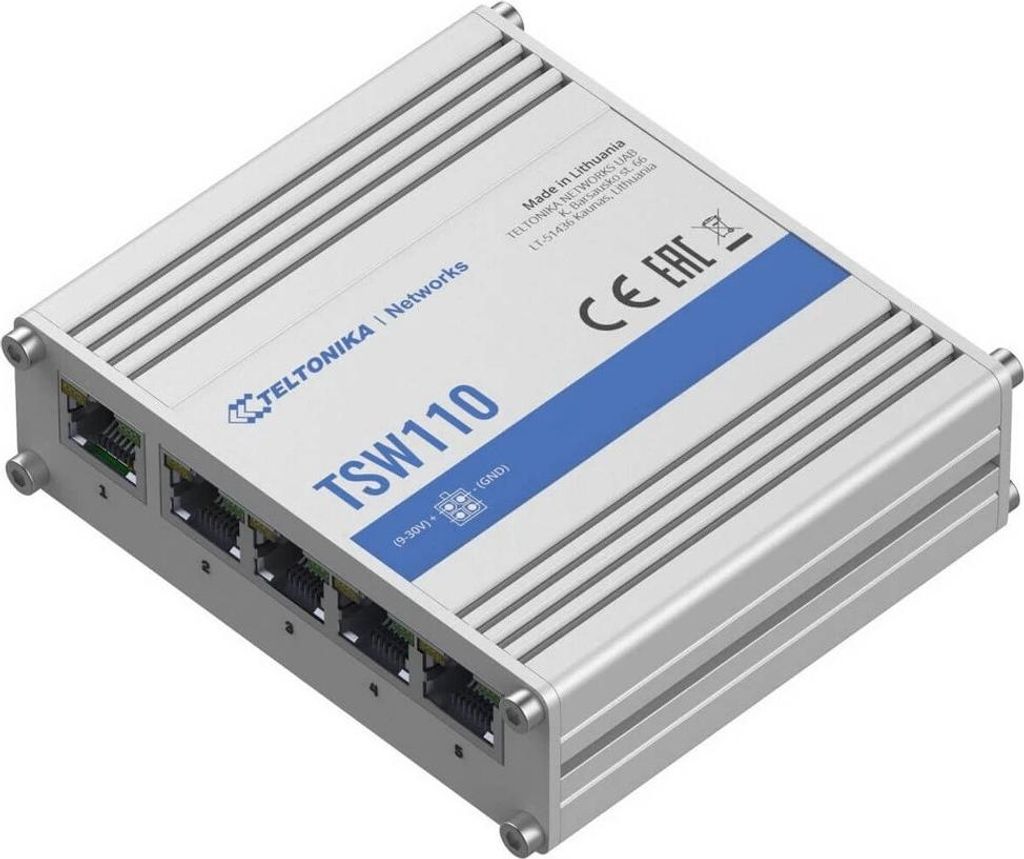

Přepínač Teltonika TSW110
Přepínač Teltonika TSW110 je nespravovatelný průmyslový přepínač s 5 porty RJ45 Gigabit Ethernet, z nichž jeden je kompatibilní s pasivním PoE. Tento model je velmi odolné síťové zařízení, vhodné pro profesionální použití, kde je vyžadován spolehlivý a rychlý přenos dat.
Síťový přepínač Teltonika TSW110 Nespravovaný gigabitový ethernet (10/100/1000) s napájením přes Ethernet (PoE) modrý - šedý (TSW110)
Obecné
Typ zařízení
Přepínač - 5 portů - neřízený
Typ krytu
Montáž na lištu DIN, povrchová montáž
Podtyp
Gigabitový Ethernet
Napájení přes Ethernet (PoE)
Pasivní PoE
Výkon
Neblokovaná šířka pásma: 10 Gbit/s
Kapacita vyrovnávací paměti
Velikost zabalené vyrovnávací paměti: 128 KB
Velikost tabulky adres MAC
2000 záznamů
Podpora rámců Jumbo
9216 bajtů
Výkonnostní funkce
Hliníkové pouzdro, automatické připojení (Auto MDI/MDI-X)
produktu
IEEE 802.3, IEEE 802.3u, IEEE 802.3az
Indikátor stavu
Napájení, stav
Rozšíření/připojení
Rozhraní
5 x 1000Base-T RJ-45
Napájení
Požadované síťové napětí
STEJNOSMĚRNÉ NAPĚTÍ 9-30 V
Spotřeba energie během provozu
1.8 W
Rozměry a hmotnost
Okolní podmínky
Minimální provozní teplota
-40 °C
Max. Max. provozní teplota
75 °C
Přípustná vlhkost během provozu
10 - 90 % (bez kondenzace)
TSW110 Průmyslový GSwitch 0.0
Teltonika TSW110. Typ přepínače: Nespravovaný. Typ základních přepínacích portů RJ-45 Ethernet: Gigabit Ethernet (10/100/1000), počet základních přepínacích portů RJ-45 Ethernet: 5, tabulka MAC adres: 2000 záznamů, směrovací/přepínací kapacita: 10 Gb/s. Síťový standard: IEEE 802.3, IEEE 802.3az, IEEE 802.3u. Stejnosměrné vstupní napětí: 30 V. Napájení přes Ethernet (PoE) Teltonika TSW110 Industrial GSwitch
Funkce správy
Typ přepínače: Nespravovaný
Porty a rozhraní
Počet základních přepínacích portů RJ-45 Ethernet: 5
Typ základních přepínacích portů RJ-45 Ethernet: Gigabit Ethernet (10/100/1000)
Síť
Síťový standard: IEEE 802.3, IEEE 802.3az, IEEE 802. 3u.3u
Podpora 10G: Ne
Auto MDI/MDI-X: Ano
Přenosové rychlosti Ethernet LAN: 10,100,1000 Mbit/s
Přenos dat
Tabulka MAC adres: 2000 záznamů
Směrovací/přepínací kapacita: 10 Gbit/s
Podpora Jumbo rámců: Ano
Jumbo rámce: 9216
Vyrovnávací paměť datových paketů: 0,128 MB
Design
Barva produktu: Modrá, šedá
Materiál krytu: Hliník
Indikátory LED: Ano
Mezinárodní stupeň krytí (kód IP): IP30
Montáž na lištu DIN: Ano
Napájení
Napájecí zdroj součástí dodávky: Ano
Vstupní napětí AC: 100 - 240 V
Vstupní napětí DC: 30 V
Spotřeba energie (standardní provoz): 1,8 W
Napájení přes Ethernet (PoE)
Napájení přes Ethernet (PoE): Ano
Provozní podmínky
Provozní teplota: -40 - 75 °C
Provozní relativní vlhkost: 10 - 90 %
Hmotnost a rozměry
Šířka: 100 mm
Hloubka: 85 mm
Výška: 30 mm
Hmotnost: 227 g
Specifikace výrobku:
- Typ přepínače: Nespravovaný
- Ethernetové porty: 5
- Typ ethernetového portu: Gigabit Ethernet (10/100/1000)
- Rychlost přenosu dat: 10,100,1000 Mbit/s
- Směrovací kapacita: 10 Gbit/s
Číslo výrobce: TSW110000000
Hlavní vlastnosti Funkce správy Typ přepínače Nespravovaný Porty a rozhraní Počet základních přepínacích portů RJ-45 Ethernet 5 Základní přepínací porty RJ-45 Ethernet Typ Gigabit Ethernet (10/100/1000) Síť Síťový standard IEEE 802.3,IEEE 802.3az,IEEE 802.3u Podpora 10G Ne Auto MDI/MDI-X Ano Ethernet LAN Přenosové rychlosti 10,100,1000 Mbit/s Přenos dat Tabulka MAC adres 2000 záznamů Směrovací/přepínací kapacita 10 Gbit/s Podpora Jumbo rámců Ano Jumbo rámce 9216 Vyrovnávací paměť datových paketů 0,128 MB Design Barva produktu Modrá, Šedá Materiál krytu Hliník Indikátory LED Ano Mezinárodní třída ochrany (IP kód) IP30 Montáž na DIN lištu Ano Napájení Napájení je součástí dodávky Ano Vstupní napětí AC 100 - 240 V Vstupní napětí DC 30 V Spotřeba energie (v provozu) 1,8 W Napájení přes Ethernet (PoE) Napájení přes Ethernet (PoE) Ano Provozní podmínky Rozsah provozních teplot 40 - 75 °C Vlhkost v provozu 10 - 90 % Hmotnost a rozměry Šířka 100 mm Hloubka 85 mm Výška 30 mm Hmotnost 227 g Údaje o balení Stručný přehled Ano Typ balení Krabice
Připojení k síti: Systémová zástrčka, Proprietární
Porty Gigabit Ethernet RJ-45: 5
Napájení přes Ethernet (PoE): ne
Třída ochrany (kód IP): IP30
Provozní teplota min.: -40 °C
Provozní teplota max.: 75 °C
Skupina produktů: Průmyslové sítě
Typ produktu: Síťový přepínač
Síťový standard: Gigabit Ethernet
Celkový počet portů: 5
Výška balení: 80 mm
Šířka balení: 160 mm
Hloubka balení: 180 mm
Hmotnost paketu: 0,412 kg
LAN (Mbit/s): 10/100/1000
Výška: 30 mm
Rozměry: 100 mm
Hloubka: 85 mm
Hmotnost: 230 g
Hrubá hmotnost: 0,412
Výrobce: Teltonika
Barva: stříbrná
Teltonika TSW110 - Switch - neřízený - 5 x 10/100/1000 - montáž na lištu DIN, povrchová montáž - pasivní PoE - DC
TELTONIKA NETWORKS TSW110 Průmyslový neřízený gigabitový přepínač 2. vrstvy
TSW110 je průmyslový neřízený přepínač od společnosti Teltonika Networks. Je vybaven pěti porty Gigabit Ethernet. Má 10/100/1000 Mb/s ethernetové porty pro ekonomické řešení s vysokou propustností. Ideální pro profesionální aplikace s velkou šířkou pásma, které vyžadují spolehlivé datové připojení i napájení.
