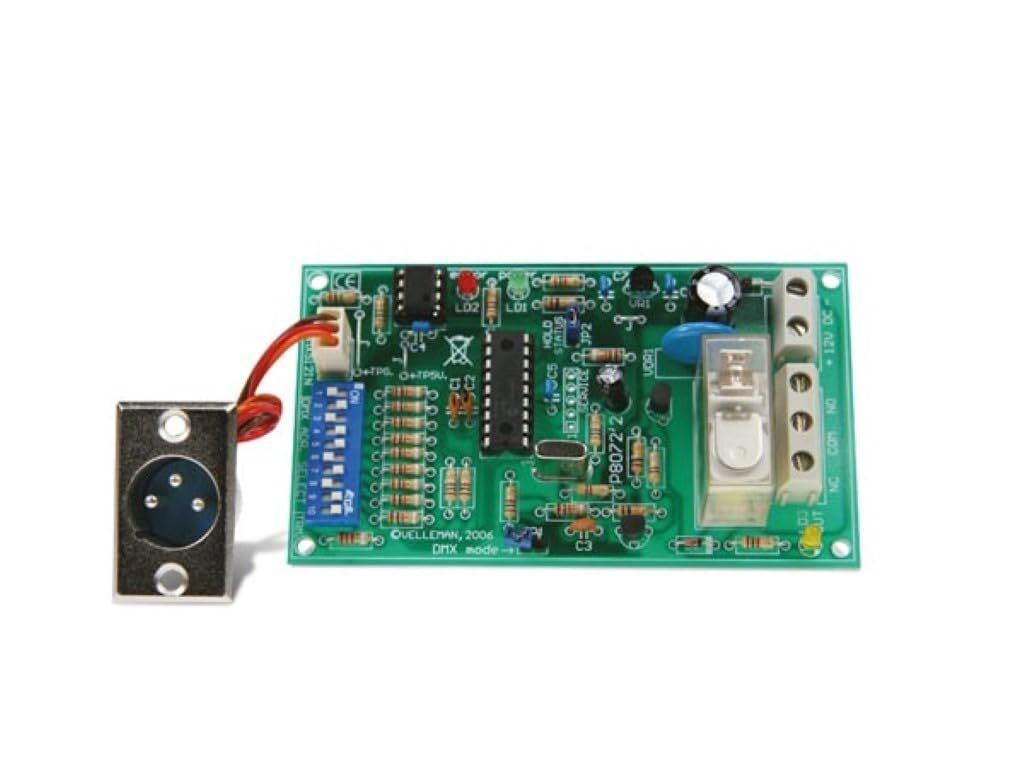

Relé ovládané dmx

Pomocí této sady můžete ovládat relé pomocí známého protokolu DMX512. Tento protokol byl vyvinut společností USITT v roce 1986 pro ovládání stmívačů, skenerů, pohyblivých hlav nebo jiných svítidel pomocí jednoduchého zapojení. V některých případech stačí pouze stisknout tlačítko ON/OFF. K tomu slouží tato sada. Sada je vlastně sběrnicově řízený ovladač napájení. Relé se aktivuje, když je hodnota DMX kanálů rovna nebo vyšší než 140. V případě, že je hodnota DMX vyšší než 140, je relé aktivováno. Relé se deaktivuje, když je hodnota rovna nebo nižší než 120. Spolu s [jméno výrobku=WSL8062][/výrobek] / [jméno výrobku=WML116][/výrobek]] lze snadno nastavit automatizační systém

• Systémová adresa: 512 jedinečných adres konfigurovaných pomocí přepínačů DIP
• LED indikátory napájení, stavu reléových výstupů a chyb
• Režim bezpečného proudu DMX rušení na minimum
• Funkce "Relay Hold" pro případ ztráty signálu DMX
• Ovládání: DMX512, třípinový konektor XLR (součástí dodávky)
• k dispozici také jako předmontovaný modul [product name=WML138][/product].

• Spínací výkon: 8 A
• Napájení: 12VDC nestabilizované
• Odběr proudu: max. 100mA
• Rozměry: 105 x 60 x 30 mm

Pájecí sada, relé řízené protokolem DMX

Tato sada umožňuje ovládat relé prostřednictvím široce uznávaného protokolu DMX512. Tento protokol byl vyvinut společností USITT v roce 1986 a je určen k ovládání stmívačů, skenerů, pohyblivých hlav a dalšího osvětlení pomocí jednoduchého zapojení. V mnoha případech je nutné zařízení zapnout a vypnout. Zde přichází ke slovu tato sada. Sada je vlastně sběrnicově řízený výkonový ovladač. Relé se sepne, když je hodnota DMX pro nastavený kanál rovna nebo vyšší než 140. V případě, že je hodnota DMX pro nastavený kanál rovna nebo vyšší než 140, relé sepne. Relé je vypnuto, když je hodnota DMX pro nastavený kanál rovna nebo nižší než 120. Pájecí sada má LED displej pro zobrazení napájení, stavu výstupu relé a chybového stavu. Díky funkci bezpečného datového toku DMX je rušení omezeno na minimum. Funkce "Relay hold" se aktivuje, jakmile dojde ke ztrátě signálu DMX, a spolu s řídicí jednotkou DMX WSL8062 nebo WML116 (hotová zařízení) můžete snadno vytvořit počítačem řízený automatizační systém.

K

8072

Proč byste si měli vybrat tento výrobek?

• Vzdělávací: Objevte fascinující svět pájecích souprav Whadda a naučte se základy elektroniky prostřednictvím poutavých projektů. Stavebnice nabízejí návody krok za krokem a srozumitelná vysvětlení, která umožňují učení a experimentování jak začátečníkům, tak ům.
• Kreativita: Pájecí sady Whadda jsou skvělým způsobem, jak podpořit kreativitu a popustit uzdu fantazii. Navrhněte si vlastní výtvory.
• Belgii: Whadda je jedinečná značka patřící do belgické skupiny Velleman Group a nabízí výukové stavebnice, elektronické stavebnice a experimentální stavebnice pro koníčky, tvůrce a kutily.
• Projekt STEM: Vydejte se na cestu k úspěchu, abyste se mohli stát součástí projektu STEM:
• Ideální pro malé i velké: S touto elektronickou stavebnicí mohou děti i dospělí snadno začít pronikat do vzrušujícího světa elektroniky a pokročilí uživatelé si mohou prohloubit své znalosti.

Tato sada vám umožňuje ovládat relé pomocí dobře známého protokolu Dmx512. Tento protokol vyvinul Usitt v roce 1986 pro ovládání stmívačů, skenerů, spotů s pohyblivou hlavou a dalších osvětlovacích zařízení s jednoduchým zapojením. V některých případech je požadována jednoduchá volba zapnutí/vypnutí. Zde přichází tento projekt. Ve skutečnosti je to napájecí ovladač řízený sběrnicí. Relé bude aktivováno, když je hodnota Dmx nastaveného kanálu rovna 140 nebo více, a vypne se, když je hodnota 120 nebo méně. V kombinaci s naší / bude automatizace řízená počítačem velmi snadno sestavitelná...

Základní informace o produktu: -- Jazyky návodu k použití: holandština, angličtina, francouzština, němčina, španělština -- Základní barvy: Zelená -- Další barvy: Černá -- Jednotka hloubky: 3,5 cm -- Jednotka výšky: 15,5 cm -- Jednotka šířky: 15,5 cm -- Hmotnost Jednotka: 174 G - Technická data: -- Specifikace Sady a moduly:

• Spínací kapacita: 8A
• Napájecí napětí: 12Vdc neregulované
• Spotřeba energie: Max. 100 mil

- Provozní vlastnosti: -- Úroveň dovednosti kódování: 2 -- Úroveň dovedností elektroniky: 2 -- Úroveň dovedností mechaniky: 2 -- Úroveň dovednosti pájení: 3.
