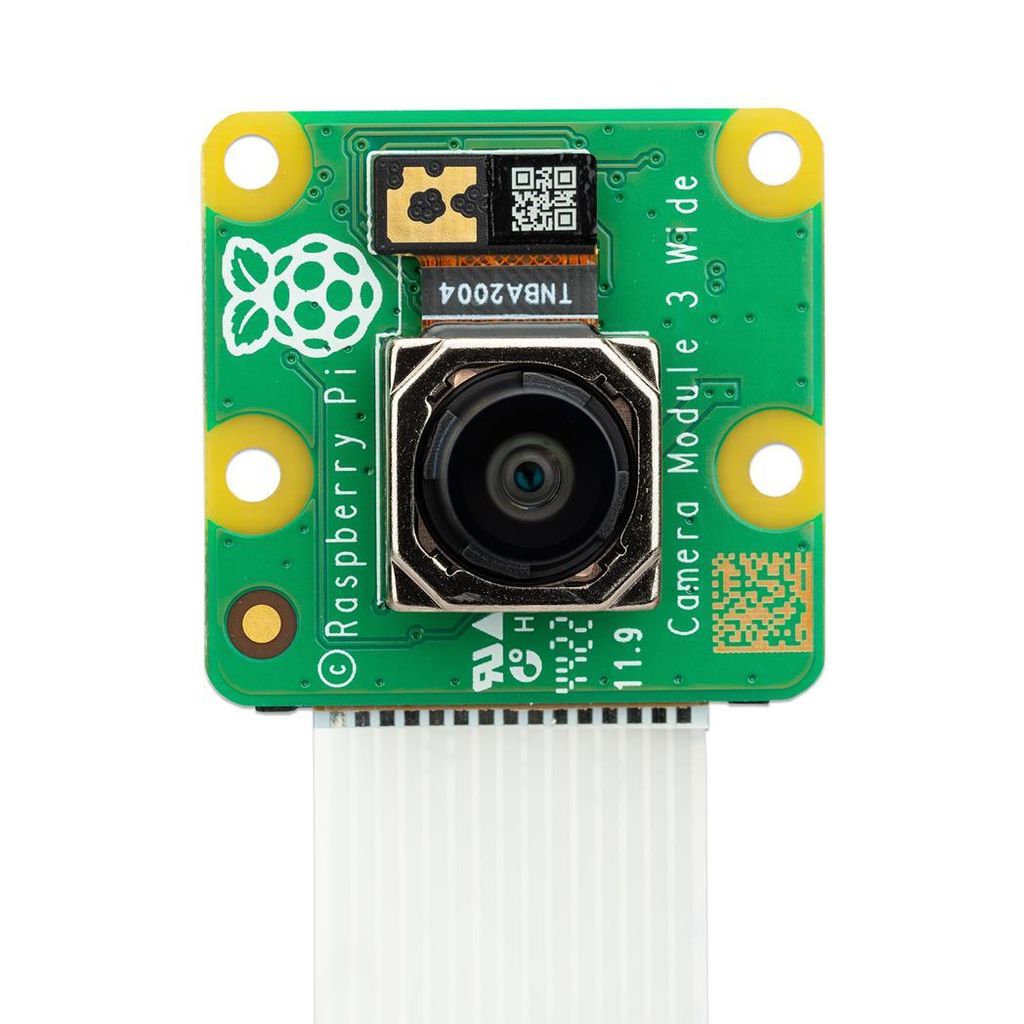

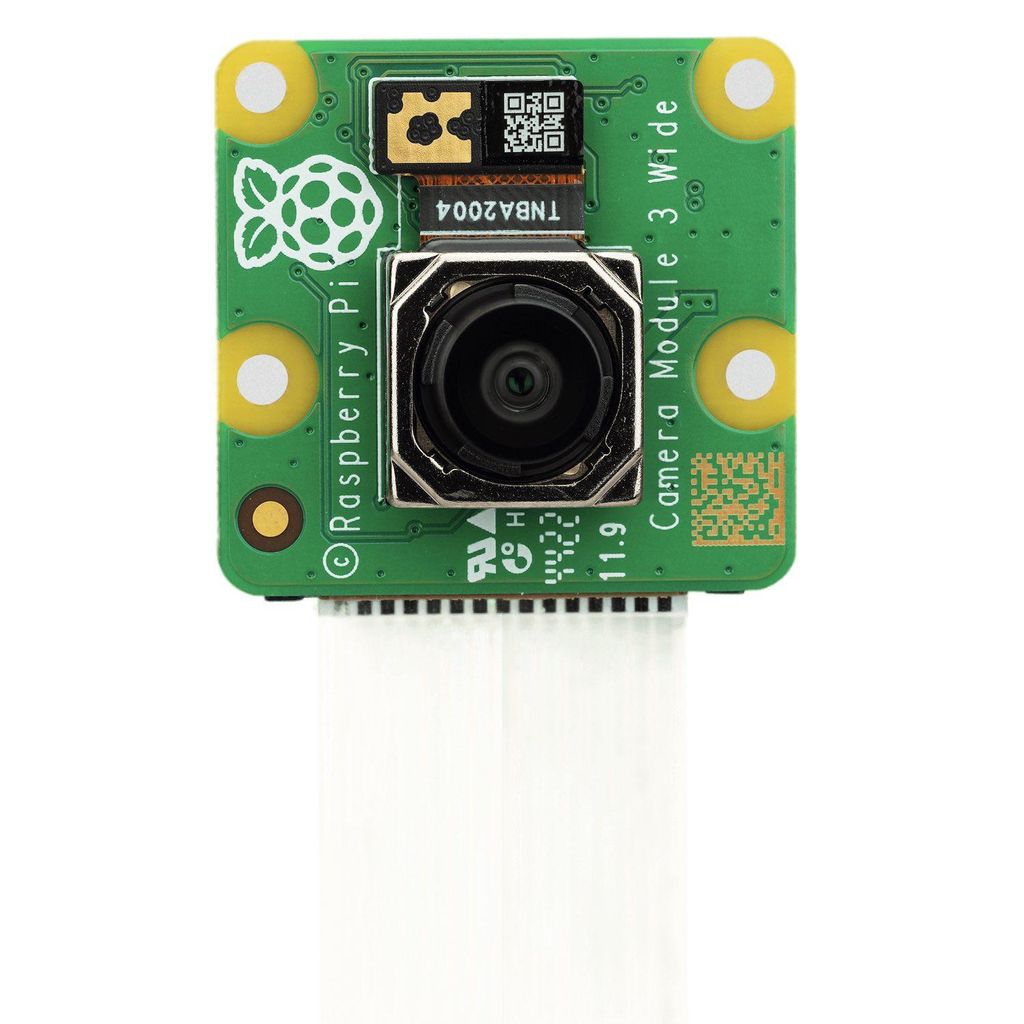

Modul kamery Raspberry Pi 3 Wide, 12MP

Raspberry Pi Camera Module 3 je kompaktní kamera od Raspberry Pi. Je vybaven 12megapixelovým snímačem IMX708 s funkcí HDR a automatickým ostřením s fázovou detekcí. Camera Module 3 je k dispozici ve standardní a širokoúhlé verzi, přičemž obě jsou k dispozici s infračerveným výřezovým filtrem nebo bez něj.

Kamerový modul 3 dokáže nahrávat videa v rozlišení Full HD i statické snímky a má režim HDR s rozlišením až 3 megapixely. Provoz je plně podporován knihovnou libcamera, včetně funkce rychlého automatického zaostřování modulu Camera 3: díky tomu je jeho používání snadné pro začátečníky a zároveň nabízí mnoho pro pokročilé uživatele. Modul kamery 3 je kompatibilní se všemi počítači Raspberry Pi^.1

Rozměry desky plošných spojů a montážní otvory jsou shodné s rozměry modulu kamery 2. Rozdílný je rozměr Z: díky vylepšené optice je modul kamery 3 o několik milimetrů vyšší než modul kamery 2. Rozměry desky plošných spojů a montážních otvorů jsou shodné s rozměry modulu kamery 2.

Všechny varianty kamerového modulu 3 mají:

• Obrazový snímač CMOS se zadním osvětlením a skládaným obrazovým snímačem s 12 megapixely (Sony IMX708)
• Vysoký odstup signálu od šumu (SNR)
• Integrovaná dynamická 2D korekce vadných pixelů
• Automatické ostření s fázovou detekcí (PDAF) pro rychlé automatické ostření
• Funkce QBC re-mosaic
• Režim HDR (výstup až 3 megapixely)
• Sériový datový výstup CSI-2
• Dvouvodičová sériová komunikace (podporuje rychlý režim I2C a rychlý režim plus)
• Sériové 2vodičové ovládání zaostřovacího mechanismu


Specifikace

• Snímač: Sony IMX708
• Rozlišení: 11,9 megapixelů
• Velikost snímače: úhlopříčka snímače 7,4 mm
• Velikost pixelů: 1,4 μm × 1,4 μm
• Horizontální/vertikální rozlišení: 4608 × 2592 pixelů
• Běžné režimy videa: 1080p50, 720p100, 480p120
• Výstup: RAW10
• IR cut filtr: integrovaný
• Systém automatického ostření: Automatické ostření s fázovou detekcí
• Rozměry: 25 × 24 × 12,4 mm

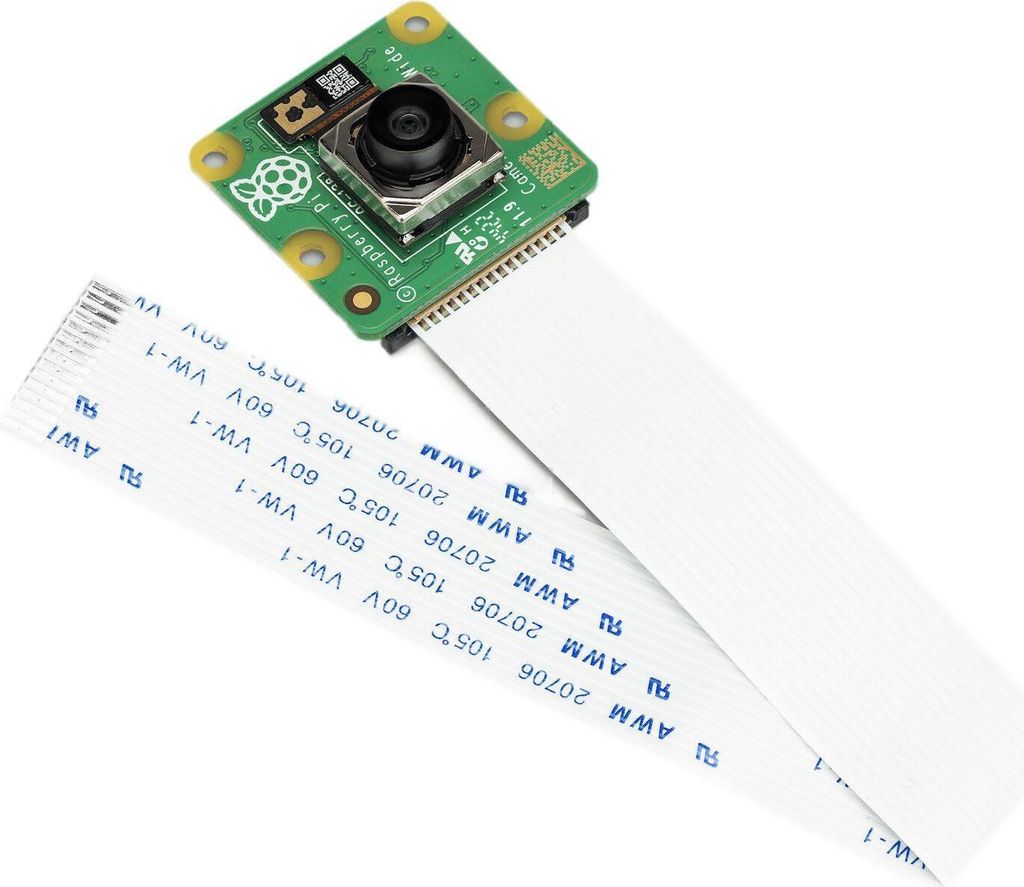

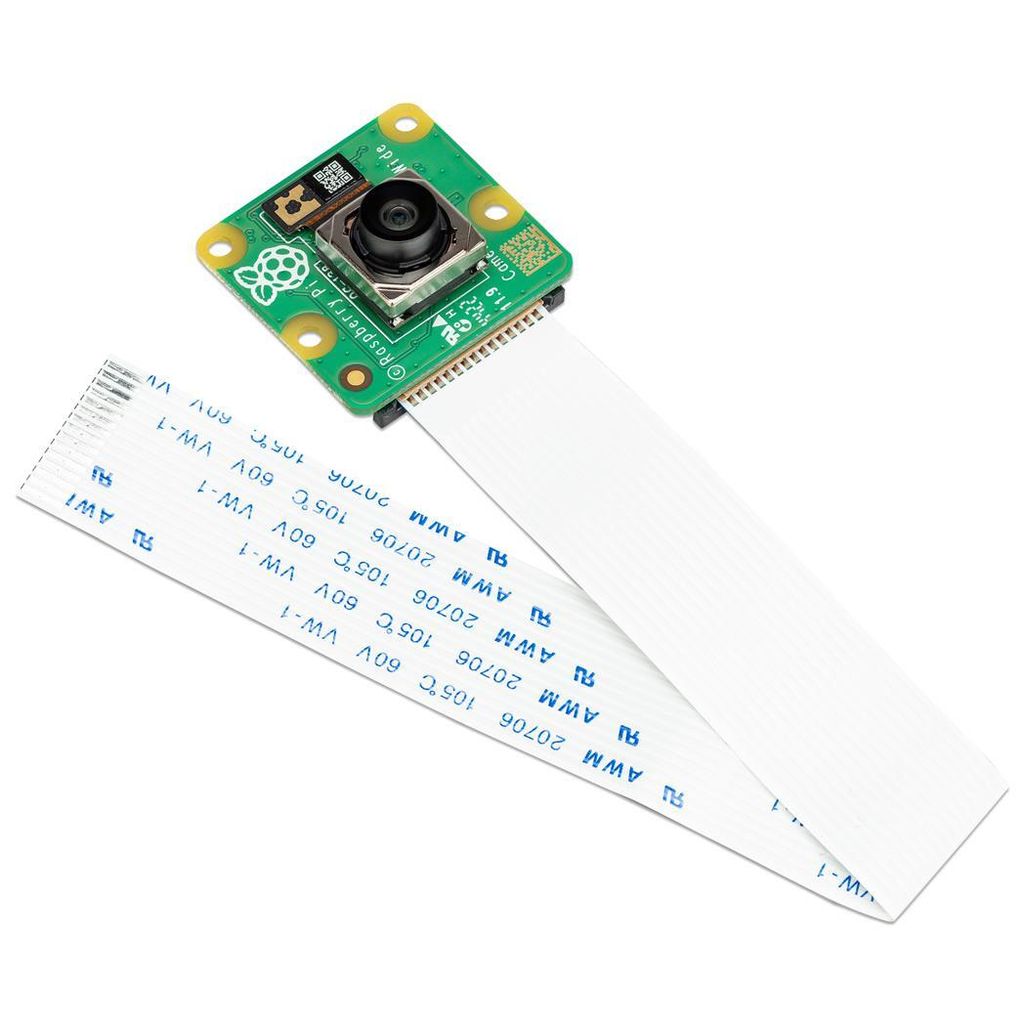

• Délka páskového kabelu: 200 mm
• Připojení kabelu: 15 × 1 mm FPC
• Dostupnost: Kamerový modul Raspberry Pi 3 se bude vyrábět nejméně do ledna 2030.

S výjimkou raných modelů Raspberry Pi Zero, které postrádají požadovaný konektor FPC.

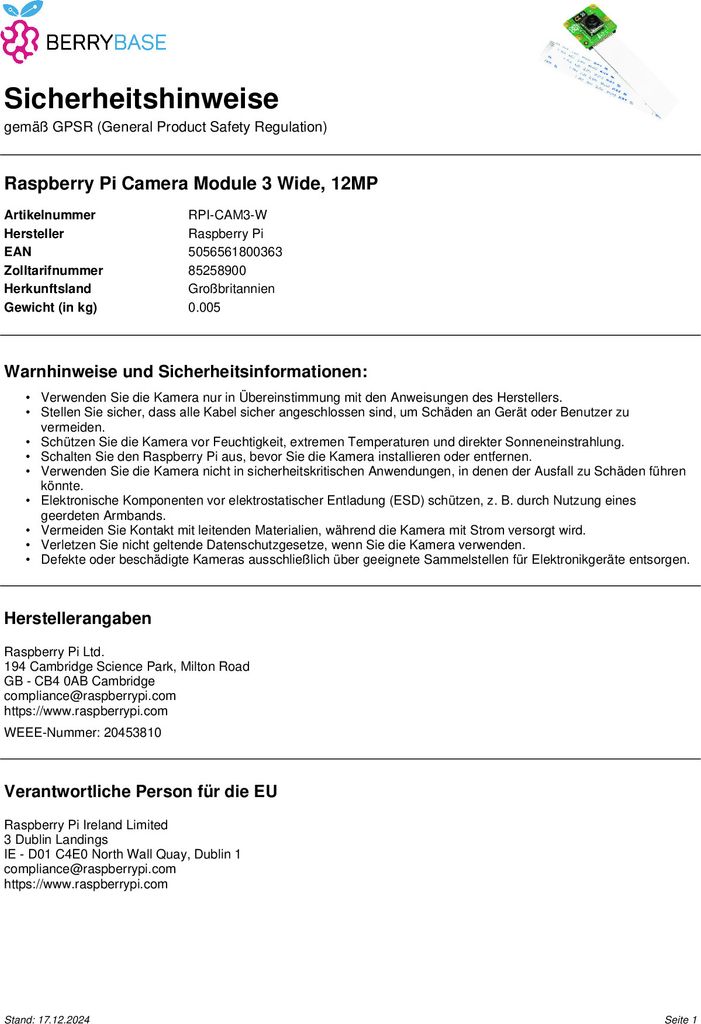

Pozdější modely Raspberry Pi Zero vyžadují adaptér FPC, který je k dispozici samostatně. - Výrobek používejte pouze v souladu s pokyny výrobce. - Připojujte pouze kompatibilní zařízení a kabely, aby nedošlo k poškození. - Zajistěte, aby se zařízení nacházelo mimo dosah vody, vlhkosti a extrémních teplot. - Během provozu se nedotýkejte žádných odkrytých elektronických kontaktů nebo součástí. - Před prací na přístroji jej odpojte od zdroje napájení. - Dbejte na to, aby fotoaparát nebo displej nepoškodily žádné ostré nebo špičaté předměty. - Vadné výrobky likvidujte v souladu s platnými předpisy pro elektronický odpad. - Před likvidací vyjměte lithiové baterie (pokud jsou integrované) a odevzdejte je na sběrných místech. - Nenechávejte zařízení v provozu delší dobu bez dozoru. - Výrobek uchovávejte mimo dosah dětí, aby nedošlo k jeho poranění nebo poškození.
