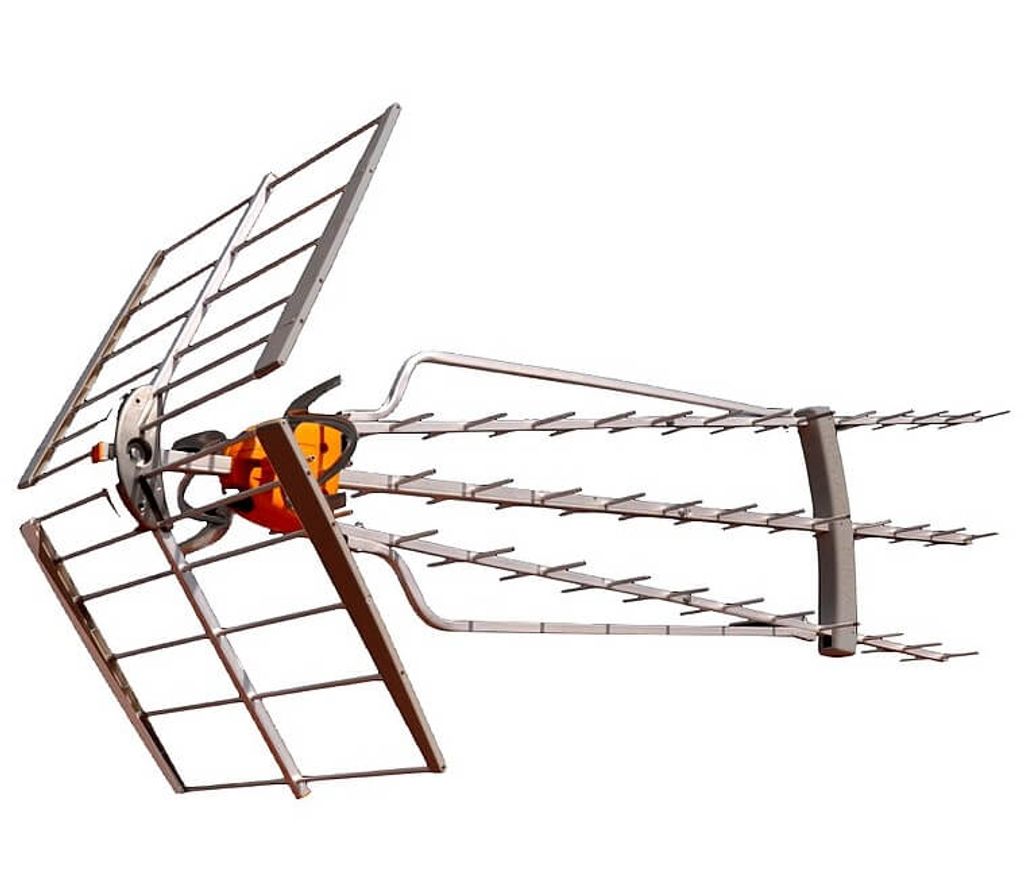

TELEVES UHF anténa 700 MHz pasivní / aktivní pouze s příslušenstvím NT24F DATLRTFORCE2

Televes DAT BOSS LR 700 TFORCE

Hlavní vlastnosti

      PROFI anténa s dlouhou životností a odolnou konstrukcí.
      Velmi jednoduché sestavení antény.
      Integrovaný MRD předzesilovač.
      Automatická kontrola úrovně vstupního signálu.
      Možnost provozu v pasivním nebo aktivním režimu.
      Vynikající směrovost a optimální anti-echo vyzařovací diagram.
      Zisk až 47 dBi v aktivním režimu nebo až 19 dBi v pasivním režimu.



Anténa DAT BOSS LR je inteligentní špičková UHF anténa, která díky technologii TFORCE má BOSS system (Balanced Output Signal System) nastaven ještě univerzálněji než předchozí model.

Automaticky kontroluje úroveň vstupního signálu (a to i velmi silného nebo slabého) a optimálně nastavuje výstup integrovaného předzesilovače MRD a zabezpečuje vždy bez a stabilní příjem DVB-T/T2 programů. Díky vyššímu zesílení (47 dB) se zvyšuje dosah antény o 27%.

Ideální do oblastí s velmi špatným signálem nebo pro dálkový příjem.

Anténa je speciálně konstruovaná pro příjem DVB-T/T2 signálu a může pracovat i v pasivním režimu kdy není externě napájena. Aktivní režim je aktivován automaticky přivedením externího napájení 12 - 24 V pomocí externího napájecího zdroje. (není součástí balení).

Rozměry antény jsou impozantních  2100 x 730 x 860 mm - anténa je opravdu velká a vyžaduje dvoubodové uchycení na svislý stožár nebo trubku

Technické údaje :

max zisk pasiv : 19 dBi

max zisk aktiv : 47 dBi

vstupní impedance : 75 Ohm

vhodná pro vzdálenosti od vysílače  : 80 - 120 km

napájecí napětí : 12 V DC  ( zdroj není součástí balení )

proudový odběr : max 80 mA

délka antény : 2100 mm

šířka antény : 730 mm

výška antény : 860 mm

Obsah balení :

anténa Televes LR HD BOSS TFORCE 700

Televes DAT BOSS LR 700 TFORCE

Hlavní vlastnosti

      PROFI anténa s dlouhou životností a odolnou konstrukcí.
      Velmi jednoduché sestavení antény.
      Integrovaný MRD předzesilovač.
      Automatická kontrola úrovně vstupního signálu.
      Možnost provozu v pasivním nebo aktivním režimu.
      Vynikající směrovost a optimální anti-echo vyzařovací diagram.
      Zisk až 47 dBi v aktivním režimu nebo až 19 dBi v pasivním režimu.



Anténa DAT BOSS LR je inteligentní špičková UHF anténa, která díky technologii TFORCE má BOSS system (Balanced Output Signal System) nastaven ještě univerzálněji než předchozí model.

Automaticky kontroluje úroveň vstupního signálu (a to i velmi silného nebo slabého) a optimálně nastavuje výstup integrovaného předzesilovače MRD a zabezpečuje vždy bez a stabilní příjem DVB-T/T2 programů. Díky vyššímu zesílení (47 dB) se zvyšuje dosah antény o 27%.

Ideální do oblastí s velmi špatným signálem nebo pro dálkový příjem.

Anténa je speciálně konstruovaná pro příjem DVB-T/T2 signálu a může pracovat i v pasivním režimu kdy není externě napájena. Aktivní režim je aktivován automaticky přivedením externího napájení 12 - 24 V pomocí externího napájecího zdroje. (není součástí balení).

Rozměry antény jsou impozantních  2100 x 730 x 860 mm - anténa je opravdu velká a vyžaduje dvoubodové uchycení na svislý stožár nebo trubku

Technické údaje :

max zisk pasiv : 19 dBi

max zisk aktiv : 47 dBi

vstupní impedance : 75 Ohm

vhodná pro vzdálenosti od vysílače  : 80 - 120 km

napájecí napětí : 12 V DC  ( zdroj není součástí balení )

proudový odběr : max 80 mA

délka antény : 2100 mm

šířka antény : 730 mm

výška antény : 860 mm

Obsah balení :

anténa Televes LR HD BOSS TFORCE 700

Chytrá velmi výkonná anténa PROFI se zesilovačem pro příjem DVB-T / T2 Zajišťuje plnou funkčnost a bezproblémový příjem vysílání DVB-T2 ve Slovenské republice.

Anténa DAT BOSS LR je inteligentní špičková UHF anténa, která má díky technologii TFORCE ještě univerzálnější nastavení systému BOSS (Balanced Output Signal System) než předchozí model.

Automaticky kontroluje úroveň vstupního signálu (i velmi silného nebo slabého) a optimálně nastavuje výstup integrovaného předzesilovače MRD, čímž zajišťuje vždy bez a stabilní příjem programů DVB-T / T2 Díky vyššímu zisku (47 dB) se dosah antény zvýšil o 27 %.

Ideální pro oblasti s velmi slabým signálem nebo pro příjem na velké vzdálenosti.

Anténa je speciálně navržena pro příjem signálu DVB-T / T2 a může pracovat i v pasivním režimu, pokud není externě napájena Aktivní režim se aktivuje automaticky po externího napájení 12 - 24 V pomocí externího zdroje (není součástí dodávky).

Anténa potlačuje nežádoucí pásmo 5G LTE, má příjem v rozsahu 21 - 48 kanálů.

Další velkou výhodou je vynikající směrovost a optimální vyzařovací diagram proti echu Zesilovací box je velmi dobře stíněný, aby nedocházelo k rušení integrovaného zesilovače.

Anténa TELEVES DAT HD BOSS LR má velmi odolnou konstrukci a je vhodná do extrémních povětrnostních podmínek.

Lehká, ale odolná konstrukce zajišťuje dlouhou životnost antény Součásti jsou navrženy tak, aby balení bylo kompaktní a montáž antény velmi snadná.

technické parametry

frekvenční rozsah

470-698 MHz

kanály

21-48

zesílení v pasivním režimu

19 dB

zisk v aktivním režimu

47 dB (aktivní režim)

šumové číslo

1,2 dB

úhel vyzařování v horizontální rovině

27 °

úhel vyzařování ve svislé rovině

27 °

napájení

12-24 V / 40 mA

zatížení větrem

141 N (při rychlosti 130 km/h)

délka antény

1112 mm

Schémata:

Montáž:

DAT BOSS LR anténa UHF, LTE700

Tato anténa je založena na třech samostatných Yagi anténách s asymetrickými direktory, které poskytují vysokou směrovost a snižují nežádoucí odrazy.

•

  • Design založený na třech samostatných anténách Yagi


  • Vybaveno dvojitým U-dipólem


  • Stíněný dipólový box pro vysokofrekvenční hustotu


  • Vyrobeno z hliníku pro dlouhou životnost


  • Dva pracovní režimy: inteligentní režim s nízkou spotřebou energie nebo pasivní režim



Tato inteligentní anténa je vyvinuta pro příjem na dlouhé vzdálenosti se systémem BOSS-Tech, který poskytuje nejlepší možný příjem UHF (DTT) v oblastech s extrémně obtížnými podmínkami příjmu. Konstrukce optimalizuje útlum LTE pásma až do kanálu 48 (694 MHz).

Umístění:

Venkovní

Barva:

Stříbrná

Frekvenční rozsah:

470 - 694 MHz

Úroveň zisku antény (max):

47 dBi

Zisk:

19 dB

Počet kanálů:

48 kanály/kanálů

Šířka vodorovného paprsku:

27°

Šířka svislého paprsku:

27°

Převod zpředu dozadu:

25 dB

Větrná zátěž:

141

Počet kusů v balení:

1 kusů

Počet kusů v balení:

1 kusů

Společnost Televés přepracovala svůj koncept antén. Dosud byla anténa pouze přijímačem signálu v televizním systému, jehož nejdůležitější vlastností bylo zesílení a nastavitelnost. Integrace inteligentního komponentu, jako je BOSS, do anténní technologie zajišťuje, že lze přijímat velmi slabé signály, aniž by byly rušeny velmi silnými signály, a že kolísání signálu již nemá žádný vliv na výstupní signál: Dynamický rozsah je tak jedním z nejdůležitějších parametrů kvality. Vývoj antény DATBOSS s technologií TForce založenou na použití komponentů MMIC je milníkem v optimalizaci dynamického rozsahu. Technologie, která se používá v kosmickém průmyslu k obnovení slabých signálů ze ztracených kosmických lodí, je nyní k dispozici také pro pozemní antény a umožňuje rozšíření dosahu v instalacích DVB-T/T2. DAT BOSS s technologií TForce je jedinečný a univerzální systém pro příjem pozemních televizních signálů: pokud anténa DATBOSS signál nepřijímá, není možné jej přijímat.
