Hlavní funkce
Zkonstruovataž do konce：Vysoce kvalitní hliníkové odlitky, vstřikování plastů, integrace a tepelné zpracování zajišťují, že výrobek je odolný vůči teplu, nárazu, opotřebení, korozi a pevný, takže má dlouhou životnost.
Vysoká účinnost: výkon 25 W s malými vibracemi, otáčky 90-1350 ot/min, točivý moment 8 Nm, redukční poměr 1:60, funkce reverzace, která je flexibilní s normálně otevřenými a uzavřenými řídicími systémy, a integrovaný reduktor může účinně zlepšit pracovní účinnost.

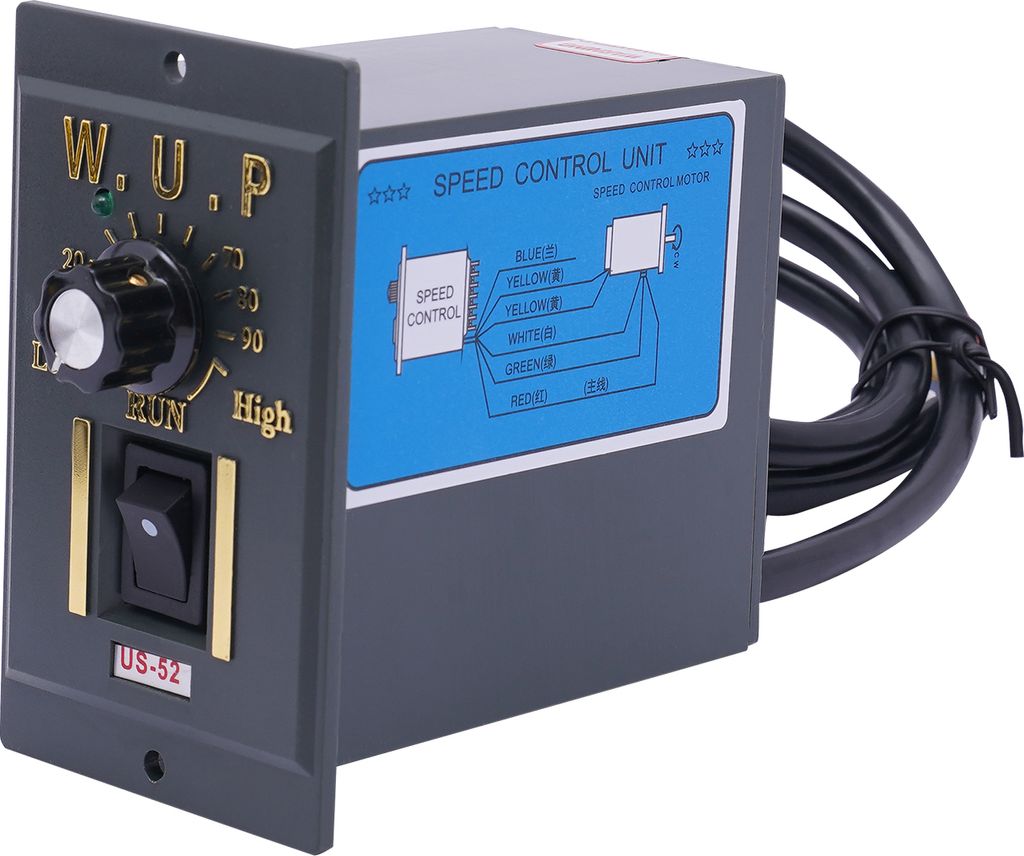

Nastavitelné otáčky: Díky regulátoru otáček s jasnými pokyny můžete nastavit různé otáčky (0-100 %) podle různých výrobků, abyste dosáhli požadovaného efektu.
Bezpečnostní ochrana: Vestavěný chladicí ventilátor (*60 W), chladicí otvory, stabilní cívka z čisté mědi a funkce pomalého rozběhu, která dokáže účinně zabránit překročení proudu a včas ochránit motor, může zajistit bezpečnost a prodloužit životnost motoru.
Stabilní provoz: Kuličková ložiska na obou koncích rotoru mohou snížit tření a teplotu během používání a zajistit stabilní provoz.
Pohodlné a snadné: Kompletní příslušenství, jednoduchá konstrukce, pohodlný spínač, tlačítko a podrobný návod umožňují dokončit instalaci a používání v krátkém čase
Čištění bez námahy: Hladký povrch umožňuje snadné čištění zbytků pomocí vody a utěrky.
Ochranný obal: Pěna a bublinkový sáček mohou lépe chránit výrobek během přepravy, aby vám mohl být plně doručen
Kompaktní a lehký: S hmotností 5,51 kg a celkovou velikostí 3,5*2,4*3,9 palce vám umožní snadné přemisťování a přenášení.
Podrobnosti
Dlouhý připojovací kabel: Kabel o délce 3,28 stopy vám umožní mít k dispozici dostatečnou jednorázovou délku pro snadnější použití a může také dále chránit vaši bezpečnost.
Zaoblené rohy:V porovnání s tradičními čtvercovými rohy může obloukový design bez otřepů lépe pečovat o vaši pokožku.
Více napájecích kabelů: Různé barvy napájecích kabelů vám umožní jejich snadné připojení bez záměny.
Pevný stojan: Tento stojan o rozměrech 6,3*3 palce se dvěma směrem ven výsuvnými nožičkami dokáže lépe udržet stabilitu výrobku a zajistit jeho bezproblémový provoz.
Použití
Tento výrobek lze široce použít v balicích, obráběcích, dopravních zařízeních, textilních strojích, svařovacích automatech, automobilovém průmyslu, výtahových strojích, tiskařských, textilních, barvicích, chemických, potravinářských, farmaceutických a dalších strojních konstrukčních zařízeních, jakož i v reklamních, kancelářských, petrochemických, přístrojových, scénických osvětlovacích, přenosových, automatizovaných skladech, parkovacích a dalších zařízeních.
K instalaci
1. Před instalací odstraňte pouzdro.
- Připevněte reduktor na převodový motor pomocí čtyř šroubů M5 (nejsou součástí dodávky).
- Nainstalujte klíčovou cestu na otvor klíčové cesty.
- Zapojte regulátor otáček a převodový motor dohromady (hlavní vodič k hlavnímu vodiči).
- Odšroubujte dva šrouby pro střídavý proud (nejsou součástí dodávky) na zadní straně regulátoru otáček.
- Připojte jednofázové napájení k oběma portům střídavého proudu (bez rozlišení nulového a požárního vodiče) a utáhněte šrouby.
- Otáčením regulátoru otáček nastavte otáčky motoru.
8.Nainstalujte stojan na motor.
Specifikace
Barva: šedá
Název: Převodová hlava 4GN-60K
Model: M425-402
Materiál: Hliníkový odlitek
Zpracování: Vstřikování plastu, integrace, tepelné zpracování
Typ: střídavý převodový motor, indukční motor
Tvar: Čtvercový, kulatý
Vlastnosti: Přenosný
Napájecí věta: Jediná věta
Motor: Motor z čisté mědi
Hlučnost: Přibližně 50 dB
Vestavěný ventilátor: ＞60W
Točivý moment: přibližně 8 N.m
Napětí: AC 220V
Příkon: 25 W
Kapacita: 2UF
Nastavitelné otáčky: 0-100%
Nutná montáž: Ano
Vhodný šroub: M5 (není součástí dodávky)
Rychlost: 50 Hz 90-1350 ot/min, 60 Hz 90-1650 ot/min
Redukční poměr: 1:60 (60K)
Teplota: -10-60 ℃/14-140 ℉
Délka propojovacího vedení: Přibližně 1m/3,28ft
Průměr hřídele: 10 mm/0,39 palce
Výška hřídele: 27 mm/1,06 palce
Velikost regulátoru otáček: 9*6*10 cm/3,5*2,4*3,9 palce
Motorgröße: 6.7*8*9.7cm/2.6*3.2*3.8inch
Velikost reduktoru: 6,7*8*4,6cm/2,6*3,2*1,8inch
Standgröße: 16*7.5*12.5cm/6.3*3*4.9inch
Délka horní části stojanu: 10,4 cm/4,1 palce
Velikost balení: 24*24*12,5cm/9,45*9,45*4,92inch
Čistá hmotnost: 2,5 kg/5,51 liber
Hrubá hmotnost: 3kg/6,61lbs
Balení obsahuje
1* převodový motor
1* regulátor otáček
1* anglický návod
1* Stojan
Poznámky
1. Dodržujte prosím striktně návod k použití a instalaci a věnujte pozornost bezpečnostním opatřením uvnitř.
- Chraňte tento výrobek před dětmi a neotloukejte jej ani do něj nebouchejte.
- Na základě průmyslového standardu, který vychází vstříc různým potřebám zákazníků, náš motor neobsahuje napájecí kabel. Pro připojení je třeba za napájecí kabel. Šrouby M5 a zástrčky nejsou součástí dodávky.
- Redukční motor se skládá z motoru a reduktoru, různé poměry otáček mohou dosahovat různých rozsahů regulace otáček a mají různou sílu.
- Při různých zpomalovacích poměrech jsou otáčky výstupního hřídele různé. Otáčky výstupního hřídele se rovnají otáčkám motoru 1350 ot/min děleno zpomalovacím poměrem. Při brzdění převodovky platí, že čím větší je poměr otáček, tím větší je síla. Čím nižší jsou otáčky regulované regulátorem, tím menší je točivý moment.
- Motor může běžet dlouhou dobu v bezpečném rozsahu regulovaných otáček. Bezpečný rozsah otáček při malém zatížení je 50 % plných otáček-plné otáčky; Bezpečný rozsah otáček při velkém zatížení je 70 % plných otáček-plné otáčky.
- Před objednáním prosím počítejte s mírným barevným rozdílem způsobeným světlem při fotografování a 1-3cm chybou způsobenou ručním měřením a ujistěte se, že vám to nevadí.
