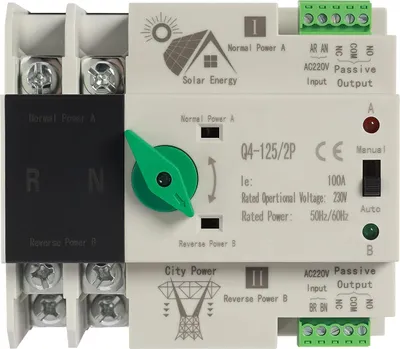

Dvojitý přepínač napájení Automatický přepínač AC 230V 2P 100A ATS PC DIN Rail Nouzové napájení pro komunální napájení, UPS, střídač, solární napájení

Popis

Výpadky proudu nejen ovlivňují váš život, ale také ničí vaši dobrou náladu. Náš automatický dvojitý vypínač vám pomůže tento problém vyřešit. Tento robustní výrobek vyrobený z plastu, červené mědi a stříbrných kontaktů má silnou elektrickou vodivost, která umožňuje dlouhodobé používání. Díky rychlému přepínání mezi normálním a pohotovostním napájením můžete žít pohodlnější a komfortnější život bez obav z výpadků proudu.

Klíčové vlastnosti

Odolnost: Vysoce kvalitní plast, červená měď a stříbrné kontakty dodávají výrobku silnou elektrickou vodivost, jsou pevné a odolné, takže zůstává praktický i bez časté výměny.

Dobrý výkon: díky desce s plošnými spoji a motoru s cívkou z čisté mědi má tento výrobek stabilní, spolehlivý a bezpečný výkon s nízkou hlučností.

Pohodlná životnost: Tento přepínač lze použít k detekci, zda je napájení normální, dosáhnout převodu mezi normálním napájením a napájením v pohotovostním režimu v krátkém čase (＜0,05 s) a zajistit vaše normální používání v případě výpadku napájení, přičemž nedojde k vypnutí monitorování počítače.

Snadné ovládání: Dva režimy provozu (automatický + ruční), ruční spínací rukojeť, jasné výzvy, světelné indikátory a podrobné pokyny vám usnadní používání. A je přístupný pro signální světlo pro snadné pozorování mimo box.

Flexibilní instalace: Díky instalaci na 1,37palcovou lištu DIN a konstrukci s klipem lze tento výrobek instalovat horizontálně nebo vertikálně podle vašich potřeb.

Kompaktní provedení: Kompaktní rozměry (4,2*3,74*2,8 palce) a integrovaný design umožňují instalaci tohoto výrobku do rozvodné skříně s jističi apod.

Čištění bez námahy: Díky uzavřené konstrukci, která účinně zabraňuje vnikání prachu a vodních par, a hladkému povrchu můžete zbytky čistit ručníkem.

Ideální dárek: Díky dobrému výkonu je tento výrobek ideálním dárkem pro rodinu, přátele a milence, aby si i oni mohli užívat pohodlnějšího života.

Nakupujte s důvěrou: Tvrdě jsme pracovali na tom, abychom našim zákazníkům poskytovali lepší služby a kvalitu, což je naším cílem. Pokud se vyskytne jakýkoli problém s našimi výrobky, prosím včas.

Podrobnosti na

Pevná zadní deska: Zvětšenázadní deska s 1,37palcovou kolejnicovou konstrukcí zvětšuje styčnou plochu se stěnou, takže je zavěšení na stěnu bezpečnější a pohodlnější.

Zaoblené rohy: Ve srovnání s tradičními čtvercovými rohy se obloukový design bez hřebenů může lépe postarat o vaši pokožku.

Použití

Je vhodný pro střídavý proud 50/60 Hz, jmenovité napětí 230 V, jmenovitý proud menší než 100 A (dvouvodičový) - živý vodič, nulový vodič, dvojitá napájecí síť atd. Normálním zdrojem napájení je městská síť nebo UPS, zatímco nouzovým zdrojem napájení může být městský generátor, solární zdroj, střídač a UPS. Lze jej použít pouze s veřejnými sítěmi nebo generátory.

Specifikace

Model: Q4-125/2P

Barva: bílá

Styl: moderní

Tvar: bílý, bílý, bílý, bílý, bílý, bílý, bílý, bílý: Obdélníkový

Počet kusů: 1

Materiál: plast, červená měď, stříbro

Typ instalace: 35mm/1,37inch DIN lišta

Typ montáže: Vodorovná nebo svislá

Typ spínače: Sekundární rozvod

Provozní režim: Automatický a ruční

Funkce displeje: Světelný indikátor

Elektrická úroveň: úroveň PC Typ izolace

Póly: 2P

Úroveň použití: AC-31B

Jmenovitý proud: 100A

Jmenovité napětí: AC 230V

Izolační napětí: AC 690V

Jmenovitá frekvence: 50Hz/60Hz

Kontaktní kapacita: AC220V 50Hz

Jmenovitý zkratový proud: 50kA

Jmenovité impulzní napětí: 8kV

SCPD (pojistka): RT16-00-63A

Životnost: Elektrická: 2000krát; manuální: 5000krát

Jmenovité ovládací napětí Us: AC220 V 50Hz

Normální pracovní podmínky: 85% Us-110% Us

Pomocný obvod: 2 nezávislá relé, každé se 2 sadami transformátorových kontaktů

Doba kontaktu: <50ms

Doba u: <50ms

Doba vypnutí: <50ms

Doba přeměny: <50ms

Délka dráhy: 35 mm/1,37 palce

Produktgröße: 10.7*9.5*7.1cm/4.2*3.74*2.8inch

Velikost balení: 11,5*10,5*8,5cm/4,5*4,13*3,34inch

Hrubá hmotnost: 0,55 kg/1,2 lbs

Balení obsahuje

1* Automatický dvojitý vypínač

1* Anglický návod

Poznámky

1) Před zakoupením si prosím všimněte velikosti rozvodné skříňky, abyste předešli jejímu nesprávnému uzavření.

2) Tento výrobek nemůže nahradit baterie.

3. vezměte prosím na vědomí, že vypínač nemůže zapnout nebo vypnout generátor.

4 Tento výrobek je součástí elektroúdržby a elektroinstalačních prací, proto je důležité, aby obsluha měla kvalifikaci elektrikáře a provedla potřebná opatření k odpojení napájení a ochraně izolace.

5. normální/záložní zdroj napájení by měl být zdroj střídavého napětí 230 V. Pokud se jedná o stejnosměrný nebo nízkonapěťový zdroj, je nutné jej pomocí měniče převést na střídavý 230V zdroj. Během procesu konverze může cívka normálně pracovat při 85 % až 110 % jmenovitého provozního napětí. Pokud je napětí v cívce příliš nízké, může se cívka zahřát nebo shořet.

Před instalací zkontrolujte neporušenost ATS, zapněte nebo vypněte ATS ovládací rukojetí, zkontrolujte pružnost převodu a rozpoznejte normální a rezervní podmínky generování proudu a vypnutí v každé fázi.

7. na horním konci dvojitého jističe nelze instalovat spínač s funkcí ochrany proti úniku. V případě potřeby jej lze instalovat na dolní konec dvojitého jističe, jinak bude jistič často vypínat.

V automatickém režimu dojde při násilném otáčení rukojetí vypínače k jeho poškození. V manuálním režimu by se měl vypínač zapínat ručně otáčením rukojeti.

9 Pokud je zapnuto normální napájení a záložní napájení, spínač bude prioritně používat normální napájení.

10: Pro přepnutí na běžný zdroj napájení je nutné napájení. Automatické přepnutí lze provést pouze tehdy, je-li zapnutý pohotovostní zdroj napájení. Pokud není zapnutý nouzový zdroj napájení, je nutné ruční přepínání.

11. Jedná se o přepínač CB, který se během přepínání na 1-2 s vypne a počítač se vypne.

12. Když maximální teplota dosáhne 104℉, relativní vlhkost v místě instalace by neměla překročit 50 %; když je minimální teplota 23℉, je relativní vlhkost vyšší. Pokud je například teplota 77℉, relativní vlhkost je 90 %. Zvláštní opatření by měla být přijata v případě, že se na povrchu výrobku v důsledku kolísání teploty občas tvoří kondenzace. Průměrná teplota by neměla překročit 95℉.

13 Před použitím si kompletně přečtěte návod k obsluze. Zvláštní pozornost věnujte obsaženým bezpečnostním pokynům.

14.14. Před objednáním prosím počítejte s mírným barevným rozdílem způsobeným světlem při fotografování a 1-3cm chybou způsobenou ručním měřením a ujistěte se, že vám to nevadí.
