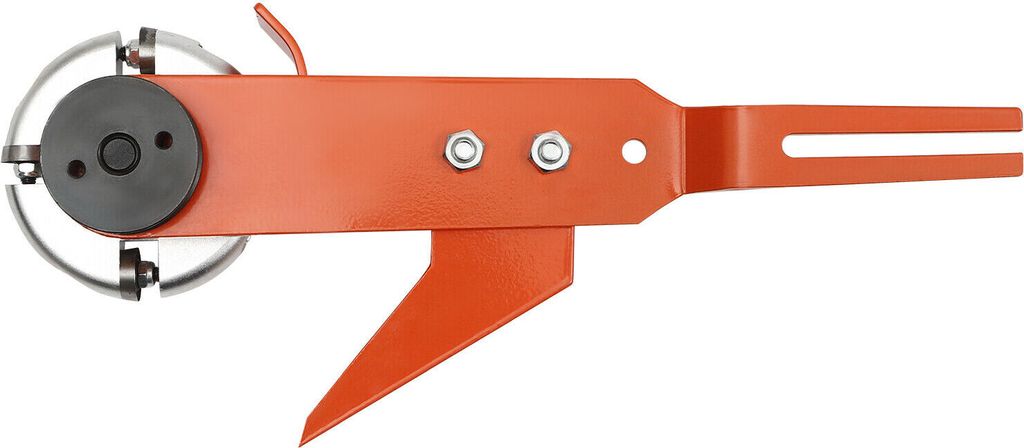

Odkorňovač pro řetězovou pilu Odkorňovač pro drážkování dřeva

Specifikace

Model: BY-73

Materiál: hliník a ocel

Barva: červená

Požadovaná montáž: Ano

Compatible products: Řetězové pily

Rozšířená kompatibilita s modely řetězových pil: Řetězové pily řady Fujinova a řetězové pily řady Carver

Kompatibilní modely řetězových pil: Stihl MS170 MS180 MS181 MS210 211 MS230 231 MS250; Husqvarna 137, 141, 142, 235, 235E

Redukční poměr řemenice: 3:2

Hrubá hmotnost: 3 kg

Čistá hmotnost: 2,5 kg

Velikost výrobku (D x Š): 35 x 7,49 cm

Průměr žacího ústrojí: 9,49 cm

Tloušťka držáku: 0,59 cm

Šířka držáku: 5,28 cm

Průměr zadního hnacího kotouče: 5,18 cm

Velikost balení: 36 x 8 x 11 cm

Rozsah dodávky

1 * Nástavec pro řezání motorovou pilou

2 * hnací řemenice

1 * klínový řemen

1 * přepravní taška

1 * klíč

1 * anglický návod

Veškeré příslušenství pro instalaci

Popis

S neustálým růstem a zdokonalováním průmyslové výroby se zpracování kulatiny stalo důležitým průmyslovým odvětvím. Pro efektivnější zpracování kulatiny byly vyvinuty loupací stroje s pásovým pohonem. Náš nástavec pro řezání řetězovou pilou dokáže odstranit hrubou slupku kmenů spolu s otřepy a zanechat je hladké jako zrcadlo a hladké jako nefrit. Díky své vysoké účinnosti, úspoře energie a vlastnostem ochrany životního prostředí se může stát vaším výkonným pomocníkem při práci se dřevem.

Hlavní funkce

Dobrý loupací účinek: Loupací systém tohoto výrobku je kompaktní a otáčí se pomocí pohonu klínovým řemenem, což má za následek vysokou přenosovou rychlost a lepší loupací účinek.

Dobré vyvážení: Konstrukce pohonu klínovým řemenem, redukční poměr řemenice 3:2 a robustní ocelová hnací řemenice zajišťují lepší vyvážení loupače dřeva.

Nastavitelné nože: Nastavením hloubky nožů si můžete přizpůsobit tloušťku řezu a zvýšit tak rychlost drážkování.

Široká použitelnost: Nabízíme rozsáhlý sortiment montážního příslušenství a nářadí, včetně 2 hnacích kol, jedno hnací kolo pro Stihl MS170 MS180 MS181 MS210 211 MS230 231 MS250 a druhé pro Husqvarna 137, 141, 142, 235, 235E.

Podrobnosti na

Kryt proti rozstřiku: Dokáže účinně zabránit rozstřiku dřevěných třísek a snížit dopad omítky a stříkanců, takže je jeho používání bezpečnější.

Stabilní držák: Držák o tloušťce 0,236 palce a šířce 2,08 palce zvyšuje účinnost pohonu a prodlužuje životnost výrobku.

Pořadí montáže

1. Vypusťte olej z řetězové pily.

2. Odstraňte lištu a řetěz (viz návod k obsluze řetězové pily).

3. Pokud je k dispozici odnímatelný hřeben (podpěra), sejměte jej.

4. Vyjměte spojku (hvězdici).

5. Pokud je ve skříni napínací zařízení, vyjměte jej.

6. Namontujte spojku (hnací kotouč ze sady příslušenství), v případě potřeby použijte podložky.

7. Namontujte nástavec na řetězovou pilu pomocí sady podložek.

Nainstalujte řemen na spojku (řemenici) a hřídel vřetena.

8. Aby nedošlo k přetížení řemene, neinstalujte brzdu

Kryt brzdy.

9. Proveďte tyto kroky pomocí šroubovacího klíče pro řetězovou pilu

následující kroky:

A) Lehce utáhněte upevňovací prvek řetězové pily

B) Zasuňte šroubovací klíč do drážky mezi tělem řetězové pily a vidlicí trysky.

B) Utáhněte řemen pomocí šroubováku (řemen se nesmí prověsit).

D) Proveďte konečné utažení matic upevňujících nástavec k řetězové pile (informace o utahovacím momentu naleznete v návodu k obsluze vaší řetězové pily).

10. Uvolněte upevňovací matice pilového kotouče.

11. Namontujte plot pomocí 2 šroubů a matic M8.

Použití

Tento výrobek se používá především k odkorňování dřeva, kořenů apod. Je ideálním nástrojem pro skladování stavebního materiálu, zemědělské provozy, stavební práce, energetický a těžební průmysl atd.

Poznámky

Je zakázáno pracovat v bezprostřední blízkosti lidí a zvířat.
Řetězovou pilu s přídavnými zařízeními lze obsluhovat pouze oběma rukama.
Plynová páka by měla být v pravé ruce.
Je zakázáno stát v rovině otáčení řezného nástroje.
Přídavné zařízení není určeno k používání dětmi, osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, osobami pod vlivem alkoholu nebo drog nebo osobami, které si nepřečetly tento návod k obsluze.
Provoz nástavce s uvolněnými (nedotaženými) klíny není povolen.
Není dovoleno používat řezné nástroje (nože) pro nástavce horší kvality s viditelnými vadami, prasklinami a třískami.
Opravy a výměnu ložisek v trysce by měli provádět technici. Nesprávné a neodborné opravy mohou vážně ohrozit zdraví a život uživatele i ostatních osob.
Nezvyšujte otáčky klikového hřídele řetězové pily na více než 13500 ot/min.
Před použitím si kompletně přečtěte návod k obsluze. A věnujte zvláštní pozornost přiloženým bezpečnostním pokynům.
