Napájecí zdroj MEAN WELL 150W 12V 11,3A na lištu DIN HDR-150-12

Výstup: -- DC napětí: 12 V -- Jmenovitý proud: --- 115 Vac (jmenovitý proud): 10,2 A --- 230 Vac (jmenovitý proud): 11,3 A -- Jmenovitý výkon: --- 115 Vac (jmenovitý Výkon): 122,4 W --- 230 Vac (Jmenovitý výkon): 135,6 W -- Zvlnění a šum (Max.): 100 Mvp-P -- Napětí Adj. Rozsah: 10,8 - 13,8 V -- Tolerance napětí: ± 2,0 % -- Regulace linky: ± 1,0 % -- Regulace zátěže: ± 1,0 % -- Nastavení, Doba náběhu: 500 Ms, 60 Ms / 230 Vac - 500 Ms, 60 Ms / 115 Vac při plném zatížení -- Doba zdržení (typ.): 30 Ms / 230 Vac - 12 Ms / 115 Vac Při plném zatížení - Vstup: -- Rozsah napětí: 85-264 Vac (277 Vac v provozu) - 120 -370 V DC (provozní 390 V DC) -- Frekvenční rozsah: 47 – 63 Hz -- Účinnost (typ.): 89 % -- Střídavý proud (typ.): 3 A / 115 Vac - 70 A / 230 Vac -- Náběh Proud (Typ.): Studený start 35 A / 115 Vac - 70 A / 230 Vac - Ochrana: -- Přetížení: --- 105 - 135 % Jmenovitý výstupní výkon --- Typ ochrany: Konstantní proud Omezení do 50 % 100 % jmenovitého výstupního napětí, automaticky se obnoví po odstranění chybového stavu --- Režim škytavky, když výstupní napětí < 50 %, se automaticky obnoví po odstranění chybového stavu -- Přepětí: --- 14,2 16,2 V --- Typ ochrany: Vypnutí Výstupní napětí, opětovné zapnutí pro obnovení - Prostředí: -- Pracovní teplota: -30 až +70 °C -- Pracovní vlhkost: 20 až 90 % Rh Nekondenzující -- Skladování: -40 až +85 °C, 10 Do 95 % Rh nekondenzující -- Teplotní koeficient: ± 0,03 %/°C (0 – 45 °C) Rh nekondenzující -- Vibrace: 10 – 500 Hz, 2G 10 min / 1 cyklus, každý 60 min podél X , Osy Y, Z, Montáž: Shoda s Iec60068-2-6 -- Provozní nadmořská výška: 2000 M -- Kategorie přepětí: Iii, podle En62368, En61558, En50178, En60664-1, En62477-1, Nadmořská výška0 až 200 Elektroměry - Safety & Emc: -- Bezpečnostní normy: Iec62368-1, Ul62368-1, Ul61010, Tuv En61558-2-16, Eactptc004 Schváleno, Design Viz En50178, Tuv En62368-1 -- Odolné napětí: Vstup na výstup Kvac -- Izolační odpor: Vstup na výstup: 100 Mohm / 500 V DC / 25 °C / 70 % Rh -- Emc emise: --- Vedené (Emc Emise): En55032 (Cispr32) / Třída B --- Vyzařované: En55032 (Cispr32) / Třída B --- Harmonický proud: En61000-3-2 / Třída A --- Flicker napětí: En61000-3-3 -- Emc imunita: --- Esd: En61000-4-2 / Úroveň 3, 8Kv vzduch – úroveň 2, 4kv kontakt – kritérium A --- Citlivost na vyzařování: En61000-4-3 / Úroveň 3 – Kritéria A --- Eft/Burest: En61000-4-4 / Úroveň 3 – Kritéria A --- Přepětí : En61000-4-5 / Úroveň 4, 2Kv/LN - Kritérium A --- Vedené (Emc imunita): En61000-4-6 / Úroveň 3 - Kritérium A --- Magnetické pole: En61000-4-8 / Úroveň 4 , Kritérium A --- Poklesy a přerušení napětí: En61000-4-11 / >95% pokles 0,5 periody, 30% pokles 25 period - >95% přerušení 250 period - Jiné: -- Mtbf: 536 hodin Min. Mil-Hdbk-217F (25 °C) -- Rozměry: 105 X 90 X 54,5 Mm (ŠXVXH).

Průmyslový napájecí zdroj na

DIN lištu

- JEDNODUCHÝ VÝSTUP - 150 W - 12 V

Průmyslový napájecí zdroj na DIN lištu - JEDNODUCHÝ VÝSTUP - 150 W - 12 V Výstup: *jmenovitý proud: * Stejnosměrné napětí (DC): 12 V ** Jmenovitý proud: *** 115 VAC (rated current): 10.2 A *** 230 VAC (rated current): 11.3 A ** Rated power: *** 115 VAC (jmenovitý výkon): 122,4 W *** 230 VAC (jmenovitý výkon): 135,6 W ** Zvlnění (max.): 100 mVp-p ** Rozsah nastavení napětí: 10,8 - 13,8 V ** Tolerance napětí: ± 2,0 % ** Regulace sítě: ± 1.0 % ** Regulace při zátěži: ± 1,0 % ** Doba náběhu, náběh: 500 ms, 60 ms / 230 VAC - 500 ms, 60 ms / 115 VAC při plném zatížení ** Doba udržení (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC při plném zatížení * Vstup: ** Rozsah napětí: 85-264 VAC (277 VAC v provozu) - 120-370 VDC (390 VDC v provozu) ** Frekvenční rozsah: 47 - 63 Hz ** Účinnost (typ.): 89 % ** Střídavý proud (typ.): 3 A / 115 VAC - 70 A / 230 VAC ** Rozběhový proud (typ.): 35 A / 115 VAC 70 A / 230 VAC (studený start) * Ochrana: ** Overload: *** 105 - 135 % rated output power *** Protection type: constant current limitation within 50 % 100 %, automatic system recovery when the fault is eliminated *** Hiccup mode, if output voltage < 50 %, the power supply unit switches off and restarts when the fault is eliminated ** Overvoltage: *** 15 - 18 V *** Typ ochrany: vypnutí výstupního napětí, opětovné spuštění pro obnovení systému * Údaje o prostředí: ** Provozní teplota: -30 °C až + 70 °C ** Relativní vlhkost: 20 - 90 % relativní vlhkosti bez kondenzace ** Skladování: -40 až +85 °C, 10 - 95 % relativní vlhkosti bez kondenzace ** Teplotní koeficient: ± 0,03 %/°C (0 - 45 °C ) relativní vlhkosti bez kondenzace ** Vibrace: 10 - 500 Hz, 2 G 10 min. / 1 cyklus po 60 minutách podél os X, Y a Z; montáž: splňuje normu IEC60068-2-6 ** Nadmořská výška instalace: 2000 m ** Kategorie ochrany proti přepětí: III, splňuje normy EN62368, EN61558, EN50178, EN60664-1, EN62477-1, nadmořská výška max. 2000 m * Bezpečnost a elektromagnetická kompatibilita (EMC): ** Bezpečnostní normy: splňuje IEC62368-1, UL62368-1, UL61010, TUV EN61558-2-16, EACTPTC004, konstrukce splňuje EN50178, TUV EN62368-1 ** Dielektrická pevnost: vstup - výstup: 4 kVAC ** Izolační odpor: vstup - výstup: 100 MΩ / 500 VDC / 25 °C / 70 % relativní vlhkosti ** Emise EMC: *** Vysokofrekvenční přívod (emise EMC): EN55032 (CISPR32) / třída B *** vyzařované emise: EN55032 (CISPR32) / Class B *** harmonic current: EN61000-3-2 / Class A *** voltage fluctuations and flicker: EN61000-3-3 ** EMC immunity: *** Discharge of static electricity (ESD): EN61000-4-2 / úroveň 3, 8KV vzduch - úroveň 2, 4KV kontakt - kritérium A *** vysokofrekvenční elektromagnetická pole: EN61000-4-3 / úroveň 3 - kritérium A *** rychlé přechodné rušení (EFT/burst): EN61000-4-4 / úroveň 3 - kritérium A *** Přepětí (rázová vlna): EN61000-4-5 / úroveň 4, 2KV/L-N - kritérium A *** vysokofrekvenční příliv (odolnost vůči EMC): EN61000-4-6 / úroveň 3 - kritérium A *** Magnetická pole: EN61000-4-8 / úroveň 4, kritérium A *** Poklesy napětí, přerušení: EN61000-4-11 / >95 % poklesů po dobu 0,5 cyklu, 30 % poklesů po dobu 25 cyklů - >95 % přerušení během 250 cyklů * Ostatní:

*
*

MIL-HDBK-217F (25 °C) ** Rozměry: 105 x 90 x 54,5 mm (š x v x h)

Proč byste si měli vybrat tento výrobek?

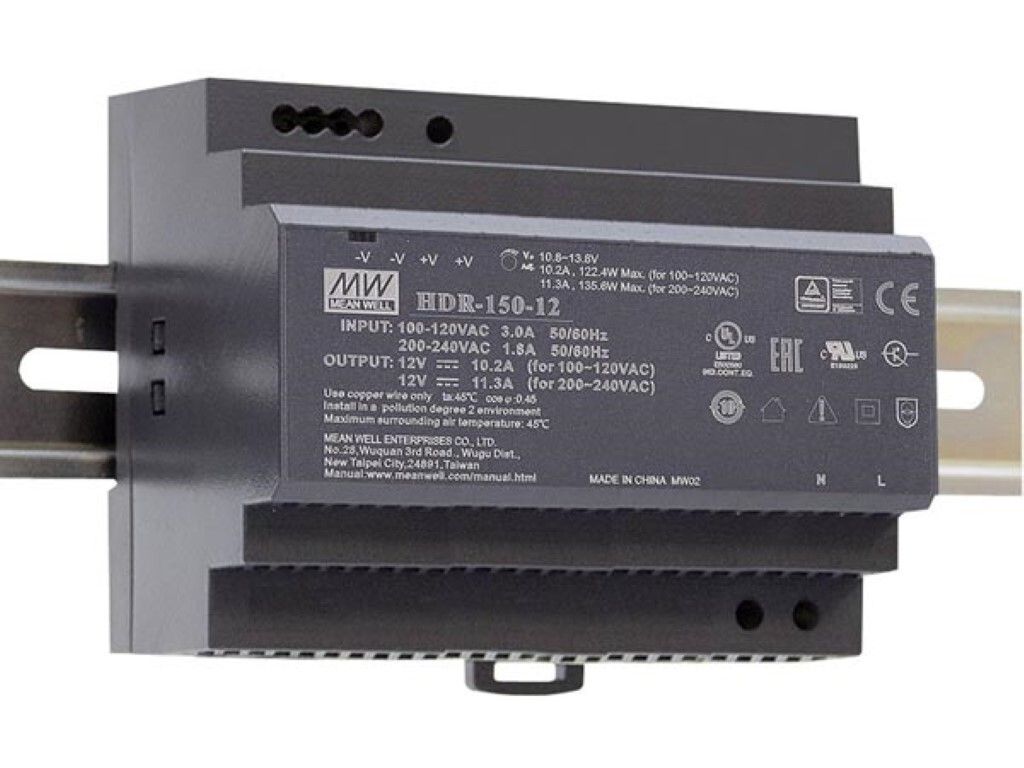

Napájecí zdroj na lištu DIN MEAN WELL 150W 12V 11,3A HDR-150-12

Vlastnosti

• napájecí napětí: napájení: 85-264VAC nebo 120-370VDC

• montáž na DIN lištu TS35 / 7,5 nebo 15

• Rozsah provozních teplot -30 až +70 °C

• spotřeba energie bez zátěže <0,3 W

• nastavitelné výstupní napětí

• ochrana proti zkratu, přetížení a přepětí

• chlazení volným vzduchem

• splňuje požadavky LPS

• izolační třídě II

• lED dioda pro indikaci provozu

• Shoda s normami UL-60950-1/508/1310, EN60950-1/61558-2-16

Technické údaje:

• Typ napájení: DIN

• Výstupní napětí: DIN: 12 V

• Proud: 11,3 A

• Výkon: 135 W

• Výstup: 12 V, 0 11,3 A

• Tolerance: +/-2 %

• Zkreslení: 100mV

• Účinnost: 89 %

• Rozměry: 105x90x54,5 mm

MEAN WELL HDR-150-12

PRŮMYSLOVÝ NAPÁJECÍ ZDROJ NA DIN LIŠTU - JEDEN VÝSTUP - 150 W - 12 V
