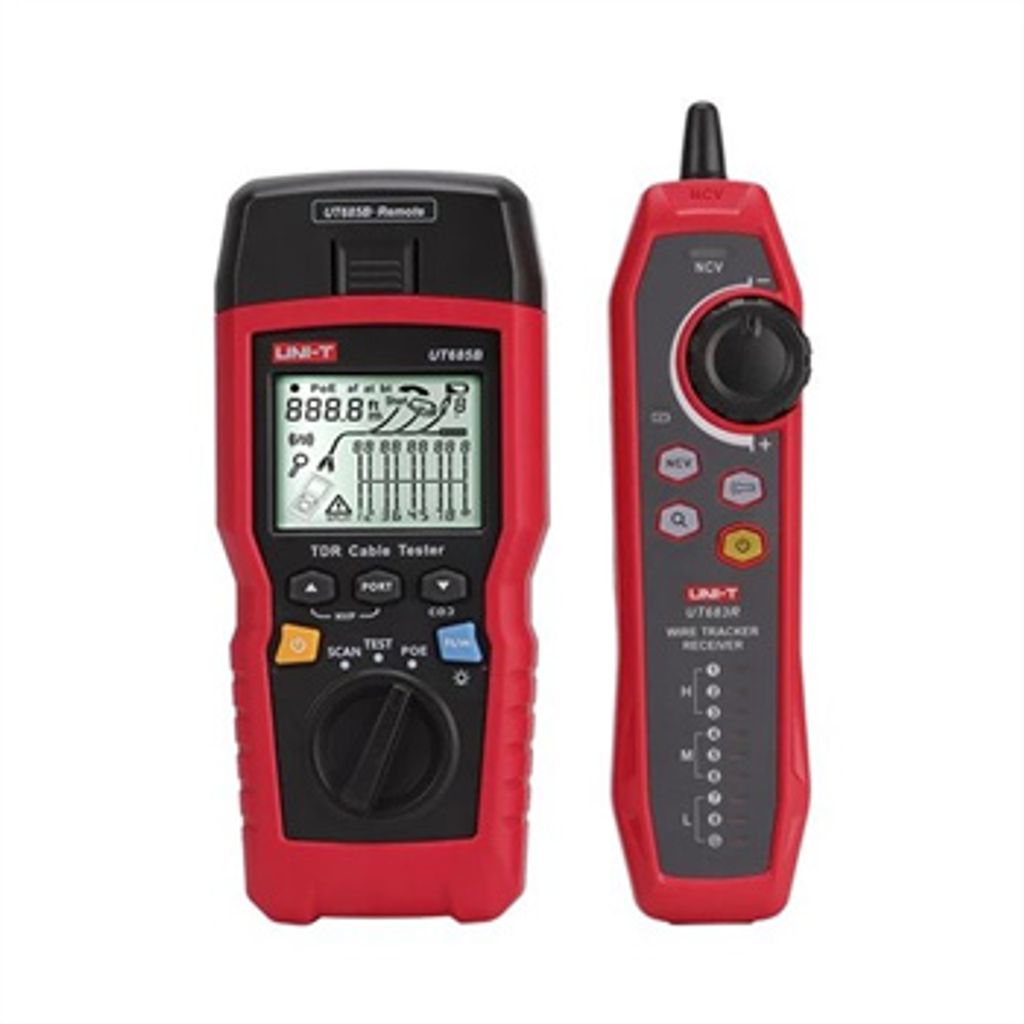

Tester kabelu UNI-T UT685B KIT

Tester kabelu UNI-T UT685B KIT

Tester kabelu UT683B KIT je ruční tester kabelů TDR, vhodné pro měděné kabely (CAT 5E, CAT 6, CAT 6A nebo CAT 8),který se používá k detekci a diagnostice stavu zapojení kroucených párů a koaxiálních kabelů, detekci síťových služeb, zkratů/otevřených obvodů v síťové kabeláži, rozdělení páru, chybného zapojení atd. Lze jej také použít ke zjištění, zda je v síťové kabeláži přívod PoE (modul POE), a standardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovce lze současně zobrazit mapu vodičů, délku kabelu, místo přerušeného obvodu a další informace. Tester kabelů se vyznačuje přesností, snadnou obsluhou, viditelným zobrazením, což z něj činí ideální nástroj pro údržbu síťové komunikace,

Parametry produktu :

- testování kabeláže s kroucenou síťovou dvoulinkou
- test délky kabelu
- technologie TDR
- testuje typy RJ11, RJ45 a koaxiálních kabelů
- režim POE
- dosah 500m
- rozlišení 0,33 m
- ochrana vstupu 70V DC
- 2,8 palcový podsvícený LCD displej
- grafické rozhraní

Technické parametry :

Testovaný typ kabelu:
- kabel s krouceným párem
1. UTP (nestíněný kabel),
2. FTP (kabel stíněný hliníkovou fólií);
3. SSTP (dvojitě stíněný síťový kabel);
- koaxiální kabel: 50Ω, 75Ω, 93Ω

Test délky kabelu:
- dosah: 500 m
- rozlišení: 0,33m
- přesnost: ± 4% nebo 0,6 m

Detekce POE:
- detekce napájení POE
- standard POE: 802.3AF
- standard POE: 802.3AT

- test ethernetového portu
- test umístění kabelu √
- ochrana vstupu 70VDC
- displej 2,8″ LCD
- automatické vypnutí: cca 10 minut
- provozní teplota: 045 °C
- skladovací teplota: -2060 °C
- provozní vlhkost: 2075 % relativní vlhkost
- vlhkost při skladování: 1090% relativní vlhkost
- nadmořská výška ≤ 2000 m
- velikost testeru kabelů TDR: 181 mm x 80 mm x 39 mm
- velikost přijímače: 197mm x 48 mm x 34 mm
- hmotnost testeru kabelů: 360 g
- hmotnost přijímače: 127 g
- napájení: 4 x AAA (LR03) alkalické baterie
