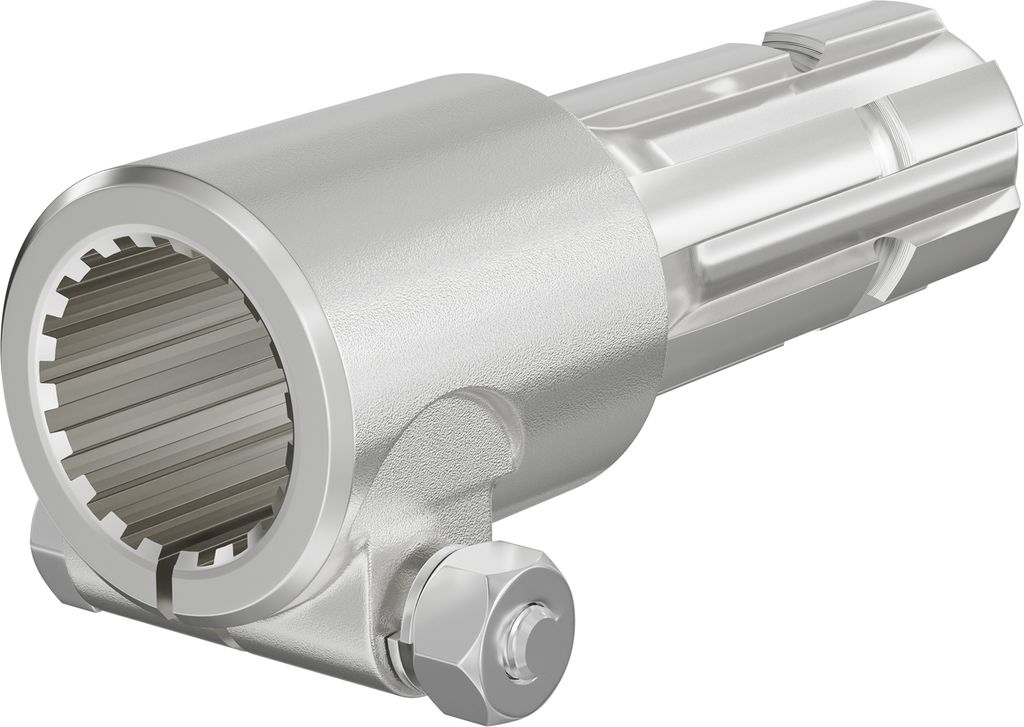

Kloubový hřídel, PTO 175 mm pouzdro s drážkovaným uložením hřídele 1 3/4" Z20 pro výstupní hřídel 1 3/4" Z6 traktoru

• Kloubová zásuvka
• Délka: 175 mm
• Drážkované připojení hřídele: 1¾″, 20 drážek
• Připojení výstupního hřídele: 1¾″, 6 zubů
• Průměr: ø 46 mm (uvnitř s drážkou), ø 44,37 mm (vně se zubem)

Kvalitní kloubový hřídel (známý také jako vývodový hřídel) je v zemědělství nezbytným prvkem, protože přenáší výkon traktoru na různé zemědělské nářadí.

Jednou ze součástí, která je pro přenos výkonu velmi často nepostradatelná, je kloubová hřídel jako adaptér se dvěma stranami připojení. Na jedné straně se nachází samčí neboli vnější profil, druhá strana je opatřena samičím neboli vnitřním profilem. Připojovací kus slouží ke spojení vývodového hřídele traktoru a kloubového hřídele, aby bylo možné pohánět tažené nářadí. Kus se nasouvá z obou stran, drážky vnitřního profilu zabraňují protáčení hřídele. Počet zubů a drážek ve vnitřním a vnějším profilu pouzdra se liší. Dodáváme pouzdra s 6, 20 a 21 zuby/drážkami.

Abychom vám pomohli najít správné pouzdro kloubového hřídele, všimněte si předem dodaných technických údajů a zkontrolujte, zda odpovídají údajům o kloubovém hřídeli, traktoru a přídavném zařízení.

Rádi bychom vás také upozornili na naše kloubové hřídele, spojky, náběhové spojky a drážkované hřídele v různých provedeních, které u nás můžete získat. To znamená, že si u nás můžete sestavit celou pohonnou jednotku a také sehnat náhradní díly. Určitě se najde něco, co bude vyhovovat požadavkům vašeho zařízení.

Bezpečnostní pokyny pro vývodové hřídele:
- Všechny hřídele, kompletní hřídele a náhradní hřídele a všechny adaptéry a součásti vývodového hřídele, jakož i jejich zajišťovací zařízení mohou za určitých okolností zachytit nebo namotat oděv nošený na těle během provozu.
- Vždy zajistěte dostatečnou bezpečnostní vzdálenost a další ochranné pomůcky odpovídající danému použití! Noste přiléhavý pracovní oděv!
- Dbejte na to, aby se během provozu nikdo nenacházel v blízkosti vývodového hřídele.

Rozměry
175 mm

Materiál
Ocel AISI 1045

Bezpečnostní pokyny
Obecné pokyny
-Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
-Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud jim osoba odpovědná za jejich bezpečnost neposkytla dohled nebo je nepoučila o používání spotřebiče.
-Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.
-PTO hřídele jsou určeny výhradně pro použití v zemědělských strojích a zařízeních. Nepoužívejte je k jiným účelům.
Nebezpečí
-Zajistěte, aby byly všechny kloubové hřídele vybaveny vhodnými kryty, které zabrání zranění.
-Vývodový hřídel pevně připojte ke stroji a pohonu, aby se během provozu neuvolnil.
-Před prováděním údržby vždy vypněte stroj a motor a počkejte, až se vývodový hřídel zcela zastaví.
-Dbejte na to, aby se k vývodovému hřídeli během provozu nepřibližovaly osoby, zejména děti.
noste přiléhavý oděv, abyste se vyhnuli zachycení o rotující vývodový hřídel.
-Výkyvný hřídel používejte pouze v rámci stanovených limitů otáček, aby nedošlo k poškození stroje a ohrožení.
