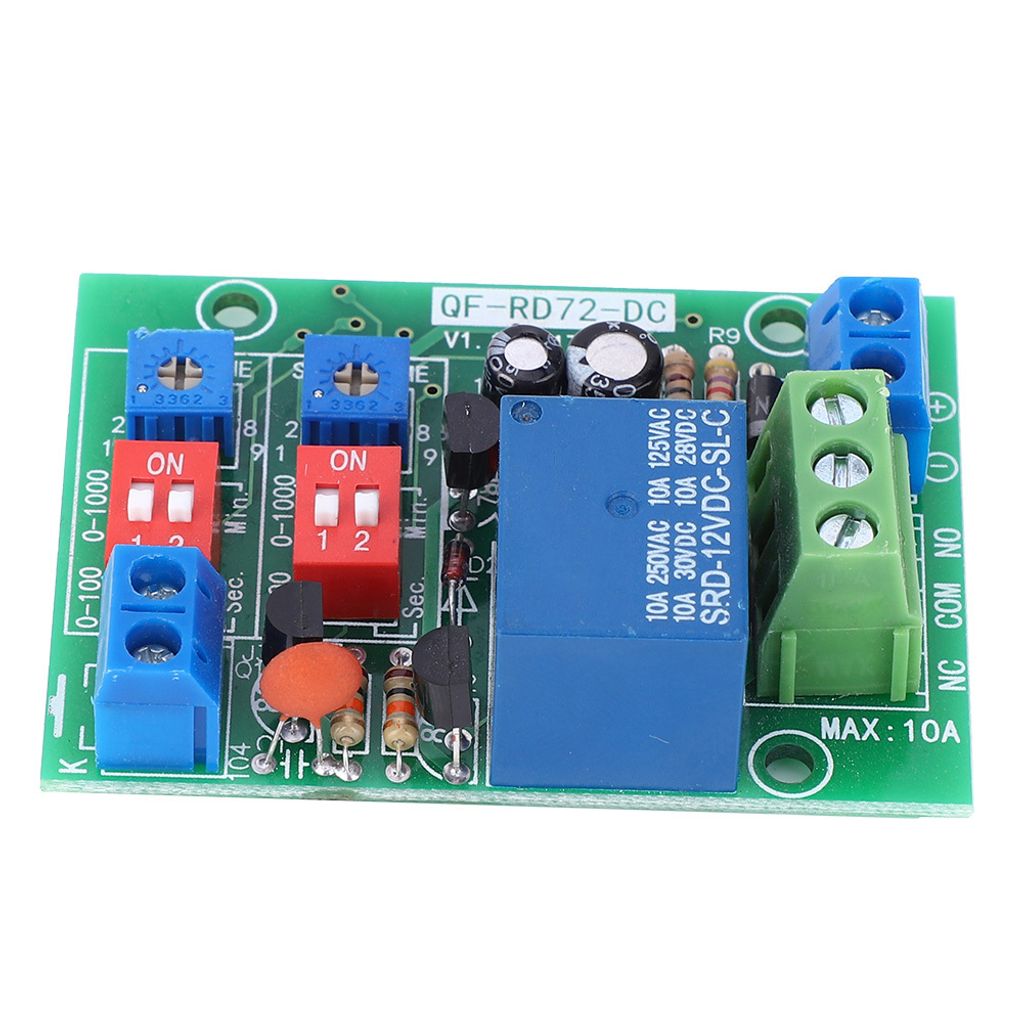

RD72-DC-12V Reléový modul s nekonečným cyklem zapnutí a vypnutí Spouštěcí zpožděný spínač Nekonečná smyčka Relé

Typ položky: 1: Typ: Cyklický reléový modul pro zapínání a vypínání
Napětí: DC 12V
Spotřeba energie: <1,0 W
Výstupní signál: 1,5 W. 2,5 W. 3,5 W: Pasivní výstup (tj. suchý kontakt), skupina normálně otevřený + normálně zavřený. Nepřekračujte 10 A.
Životnost: 100 000 operací
Časový rozsah: 0.5 sekund-1000 minut
Časová přesnost: maximální hodnota rozsahu * 0,001, tj. rozlišení 1000 úrovní
Tlačítko pro spuštění externího zapojení: Vstup pasivního spínače. Po spuštění se rozsvítí zelené světlo a po zastavení zůstane svítit červené světlo.
Tlačítko je nutné odblokovat (tj. samočinně resetovat). Může být také připojeno k externím napěťovým signálům. Pokud je napětí nižší než 2 V, jedná se o nízkou úroveň. Když je napětí vyšší než 2V, je to vysoká úroveň. Maximální vstupní napětí by nemělo překročit 30V.

Svorka pro zapojení:
<-- DC + Kladný vstup napájení modulu
<-- DC - Záporný vstup napájení modulu
--> NO Svorka pro zapojení normálně otevřeného kontaktu
--> COM Svorka zapojení běžného kontaktu relé
--> NO Normálně uzavřená kontaktní svorka relé, obvykle se nepřipojuje.

Návod k použití:
Čas lze nastavit v zapnutém i vypnutém stavu
Pro intuitivnější pochopení způsobu ovládání si prosím později přečtěte podrobné vysvětlení skutečných fotografií a obrázků.
1. Nastavení času zapnutí:
Potenciometr pod značkou RUN TIME nastavuje čas, ve směru hodinových ručiček prodlužuje dobu trvání a proti směru hodinových ručiček zkracuje dobu trvání.
Levá strana přepínače dolů potenciometru je nastavení časového rozsahu. Nastavitelný rozsah nastavitelného odporu je po vytočení dolů 0-100; po vytočení nahoru rozsah 0-1000.
Pravá strana přepínače dolů potenciometru je nastavení v jednotkách. Pro sekundy se volí dolů hodnota Sec.; pro sekundy se volí nahoru hodnota Min. Pro minuty.
2. Nastavení doby trvání vypnutí:
Potenciometr pod značkou OFF TIME nastavuje dobu, ve směru hodinových ručiček prodlužuje dobu trvání, proti směru hodinových ručiček zkracuje dobu trvání.
Levá strana přepínače dolů potenciometru je nastavení časového rozsahu. Nastavitelný rozsah nastavitelného odporu je po vytočení dolů 0-100; po vytočení nahoru rozsah 0-1000.
Pravá strana přepínače dolů potenciometru je nastavení v jednotkách. Pro sekundy se volí dolů hodnota Sec.; pro sekundy se volí nahoru hodnota Min. Pro minuty.
3. Tlačítko Start:
Připojte tlačítko samočinného spuštění, jednou jej stiskněte, přepne se na zelené světlo, které indikuje stav chodu, modul bude automaticky pracovat podle nastavené doby chodu a doby zastavení, nekonečný cyklus. V této době znovu stiskněte tlačítko spuštění, modul se přepne na červené světlo, což znamená, že je ve stavu zastavení.
4. Příklad nastavení času:
Požadavky: 20 sekund zapnutí, 30 minut vypnutí, nekonečný cyklus.
Nastavení:
(1) Vytočte rozsah doby běhu na 0-100;
(2) Zvolte jednotku doby běhu na sekundy;
(3) Otočte potenciometr doby chodu do polohy 20, tj. do polohy 20/100 zleva;
(4) Vytočte dolů rozsah doby zastavení na 0-100;
(5) Vytočte jednotku času zastavení na minutu;
(6) Otočte potenciometr času zastavení do polohy 30, tj. do polohy 30/100 zleva;
Poznámka: Polohu potenciometru lze také rychle zjistit měřením napětí. Minimální nastavení středového ramene je 0 V a nejvyšší poloha je 5 V. Například je třeba jej nastavit na 20, to znamená 20/100 * 5V = 1,0V; pro nastavení na 30 je to 30/100 * 5V = 1,5V

Popis možnosti:
Provozní režim:
(1) RD72-DC-A / Standardní: Stisknutím tlačítka Start jednou spustíte cyklus a dalším stisknutím tlačítka Start práci zastavíte. Režim spuštění cyklu je: zapnuto--vypnuto--zapnuto--vypnuto--
(2) RD72-DC-AS / Povolená verze: V případě, že se jedná o verzi RD72-DC-AS, je možné použít následující postup: 1: Stisknutím a podržením tlačítka spustíte nekonečný cyklus, uvolněním tlačítka cyklus zastavíte a přejdete do odpojeného stavu. Režim spouštění cyklu je: zapnuto--vypnuto--zapnuto--vypnuto--
