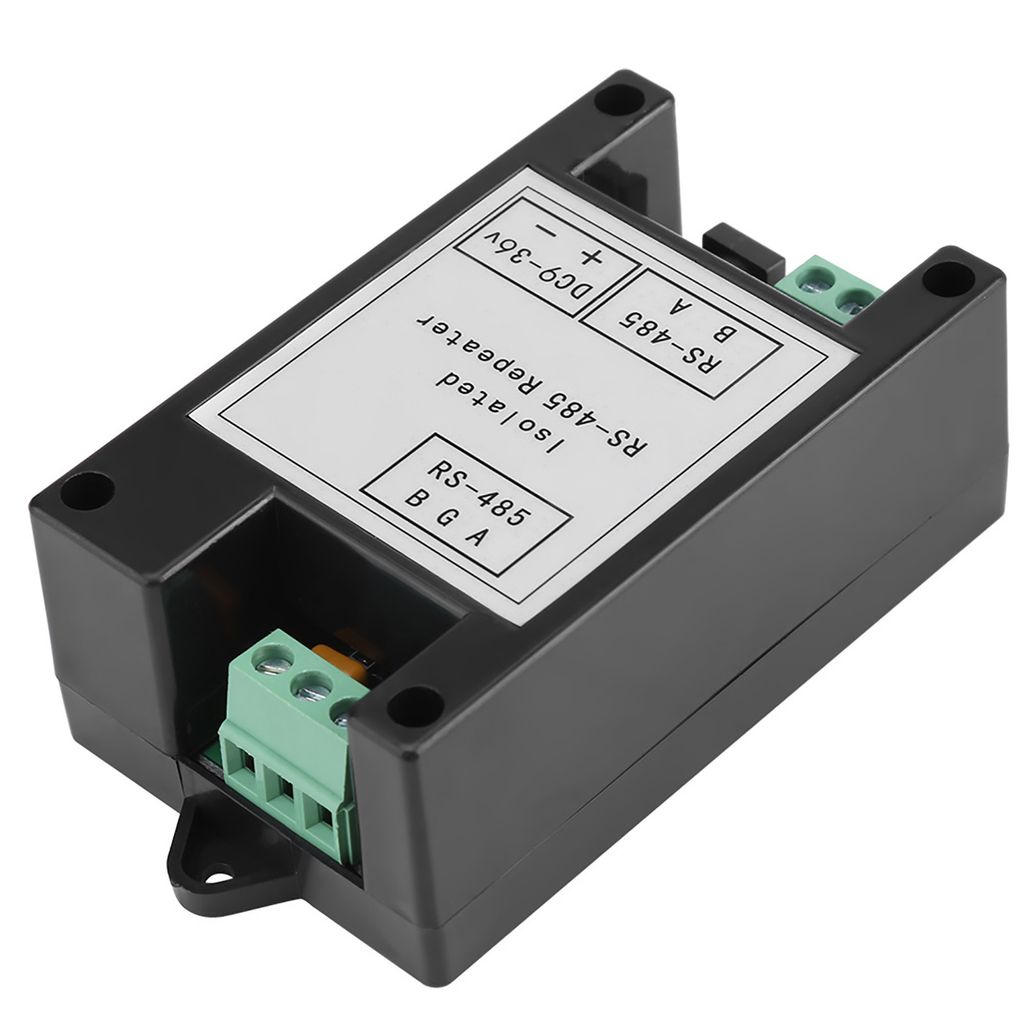

1ks průmyslový zesilovač signálu RS485 Izolovaný prodlužovač vzdálenosti

Vlastnosti:

Průmyslové provedení, plně izolovaná komunikace, stabilní a spolehlivý výkon, přenosová rychlost až 500 Kbit/s.

Integrovaný vysoce kvalitní modul izolovaného napájení DC/DC zajišťuje elektrickou izolaci mezi porty.

Podporuje komunikaci více zařízení, lze připojit až 128 uzlů, přenosový dosah až 1200 metrů.

Automatické řízení toku dat, automatické rozlišování a řízení směru přenosu dat.

Vícenásobná ochranná opatření: kladná a záporná 15 kV ochrana ESD; 600 W dvoukanálová ochrana TVS; 2,5 kV komunikační izolace.

Široký rozsah napětí od 9 V do 36 V DC s ochranou proti přepólování.

Pozn:

Pro dlouhodobý stabilní provoz se doporučuje používat zařízení RS485E s doporučenými hodnotami. Zařízení se nepoškodí, pokud budou provozována pod limitními hodnotami, ale může dojít ke zhoršení výkonu. Nepřekračujte mezní hodnoty, jinak může dojít k poškození zařízení.

Pokyny pro zapojení:

1. komunikační kabely 485 musí být stíněné a kroucené. Doporučuje se mít v záloze několik žil. Celková délka nesmí překročit 1 200 metrů.

2. Kabely by měly být položeny co nejdále od vedení vysokého napětí, neměly by vést souběžně se síťovým kabelem a neměly by být svazovány.

3. Sběrnice 485 musí mít paralelní strukturu sběrnice a nesmí být hvězdicovitá nebo rozdvojená.

4. Pokud je více než 30 řídicích jednotek nebo délka kabelu přesahuje 500 metrů, musí být použit opakovač 485.

5. Napájecí jednotka a kryt musí být dobře uzemněny.

6. Uzemnění všech zařízení 485 propojte stíněným kabelem.

7. Připojte paralelně k 485+(A) a 485-(B) posledního zařízení 485 zakončovací rezistor 120 ohmů.

Omezení sběrnice:

Skládá se ze dvou nebo více zařízení s fyzickým propojením. Ke sběrnici lze připojit až 128 zařízení. Bez opakovačů je maximální délka sběrnice 1200 metrů. Systémová sběrnice se nesmí větvit. Pokud je to však nevyhnutelné, musí být splněny následující požadavky:

1. Celková délka sběrnice nesmí přesáhnout 800 metrů; celkový počet připojených zařízení nesmí přesáhnout 50.

2. Všechna komunikační signální vedení by měla být vedena co nejdále od zdrojů rušení. Signální vedení by měla být položena ve slaboproudých vedeních a nesmí být paralelně spojena s elektrickými vedeními (např. 220 V domácího proudu) nebo s vysokofrekvenčními signálními vedeními (např. kabelová televize, kabel s vysokým signálem zvuku). V případě paralelního zapojení by maximální vzdálenost měla být 0,5 metru.

3. Všechny kontakty kabelu musí být přivařeny nebo přišroubovány k přípojce a musí být vodotěsné a odolné proti vlhkosti.

Pilotní světlo:

PWR: Zelená kontrolka napájení, obvykle se rozsvítí při zapnutí zařízení.

COM: Červená kontrolka pro data, bliká při příjmu dat na sběrnici.

Definice připojení:

DC9V: Napájení

G: Izolovaná zem RS-485, lze připojit k zemi nebo stíněnému kabelu.

A: Pozitivní vstup/výstup signálu RS-485

B: Vstup/výstup signálu RS-485 záporný

Doporučené metody řešení problémů:

Zkontrolujte, zda je zapojení správné.

1. Společná zem: Propojte zem všech zařízení 485 navzájem kabelem nebo stíněným kabelem. Tím se vyhnete rozdílům potenciálů, které ovlivňují komunikaci mezi všemi zařízeními.

2. Zakončovací odpor: Pro zlepšení kvality komunikace připojte paralelně k 485+ a 485- posledního zařízení 485 zakončovací odpor 120 ohmů.

3. Odpojte střední část: Odpojením středního úseku můžete zkontrolovat, zda není příliš mnoho zátěží, zda není komunikační vzdálenost příliš dlouhá nebo zda není poškozeno zařízení, které ovlivňuje celou komunikační linku.

4. Jeden vodič: Připojte k zařízení jeden vodič, abyste eliminovali chyby komunikace způsobené kabeláží.

5. Vyměňte převodník: Vyměňte převodník, abyste zjistili, zda kvalita převodníku neovlivňuje kvalitu komunikace.

6. Ladění notebooku: Zkontrolujte, zda notebook normálně komunikuje, a obnovte komunikaci s klientským počítačem.

Rozsah dodávky:

1 x opakovač RS-485
