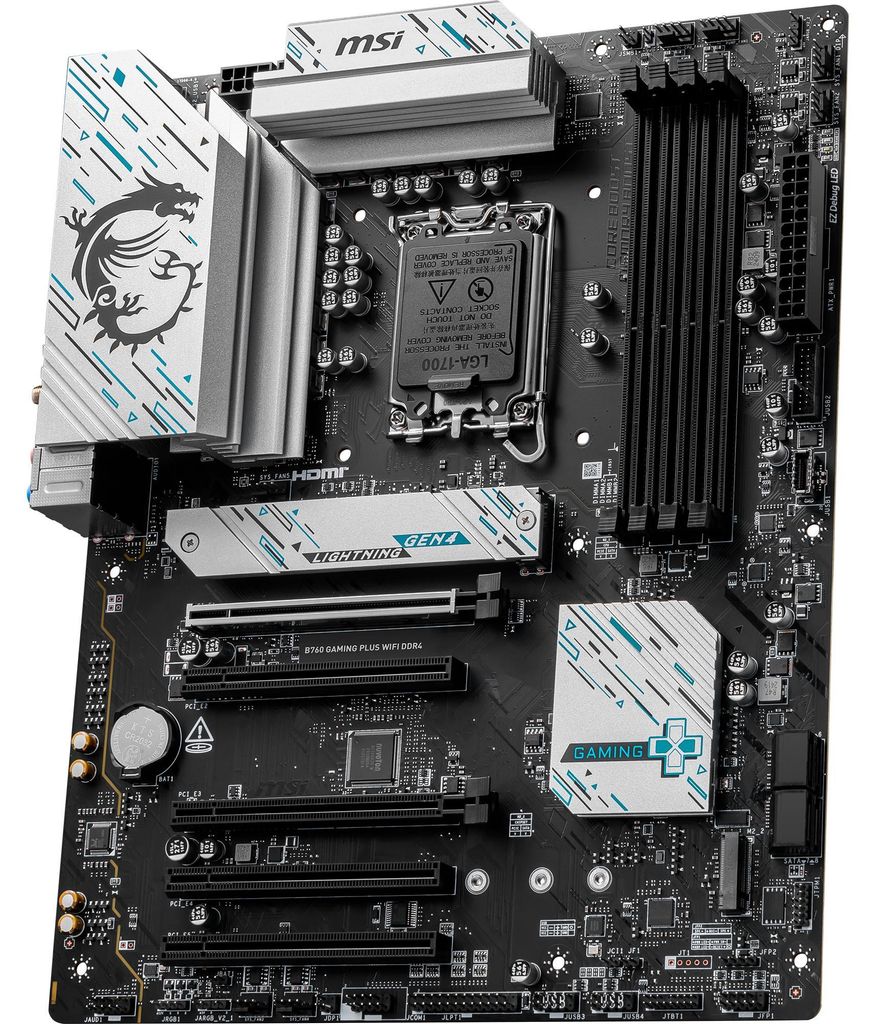

MSI MAG B760 Gaming Plus Wifi DDR4 (B760,S1700,ATX,DDR4)

B760 GAMING PLUS WIFI DDR4
B760 GAMING PLUS WIFI DDR4 je vytvořen tak, aby nabízel rozsáhlé možnosti připojení, všestranné nástroje a pohodlné řešení Wi-Fi pro hráče, kteří hledají komplexní zážitek. Díky 2,5G LAN, Wi-Fi 6E, podpoře DDR4, možnostem PCIe 4.0 a dvěma M.2 konektory a je optimalizována pro procesory Intel® Core 14./13./12. generace.

Rozšířený chladič
Rozšířený chladič zvětšuje plochu pro odvod tepla, čímž zajišťuje plný chod i špičkovým procesorům.

Silně pokovený chladič VRM
Chladič VRM pokrývá horní MOS a pomáhá odvádět teplo.

M.2 Shield Frozr
Udržuje M.2 SSD v bezpečí a zároveň zabraňuje throttlingu, takže běží rychleji.

7W/mK tepelná podložka a přídavná tlumicí podložka
Vysoce kvalitní 7W/mK tepelné podložky MOSFET a přídavné tlumicí tepelné podložky zajišťují vysoký výkon všech jader.

DIY 2.0 - INTEGRACE SE SYSTÉMOVÝM PROSTŘEDÍM
Připojení a synchronizace s chladiči a skříněmi MSI díky strategicky umístěným místům pro pin-header včetně vyhrazeného headeru pro čerpadlo a ventilátor.

OPTIMALIZOVÁNO PRO VODNÍ CHLAZENÍ
Navrženo tak, aby podporovalo nejoblíbenější All-In-One a přizpůsobená řešení vodního chlazení na trhu. Vyhrazený header PIN vodního čerpadla podporuje až 3 A, což vám dává plnou kontrolu nad otáčkami vodního čerpadla. Jasně označená "keep-out-zone" umožňuje snadnou a bezpečnou instalaci a dokonalé uchycení.

LIGHTNING GEN 4 PCI-E
Dvojnásobná oproti předchozí generaci, šířka pásma rozhraní x16 může dosáhnout 64 GB/s.

REINFORCED,
TĚŽKÉ PÁJENÉ PŘIPOJENÍ
Zabezpečení k základní desce pomocí extra pájecích bodů a podpora hmotnosti těžkých grafických karet.
RYCHLÉ A BUDOUCÍ ÚLOŽIŠTĚ
Základní desky B760 GAMING PLUS WIFI DDR4 podporují všechny nejnovější úložné standardy, což uživatelům umožňuje připojit jakékoli ultrarychlé úložné zařízení. Spouštějte hry rychleji, načítejte úrovně rychleji a získejte skutečnou výhodu nad svými nepřáteli.MSI B760 GAMING PLUS WIFI DDR4. Výrobce procesoru: Intel, patice procesoru: 1: Kompatibilní řada procesorů: LGA 1700, Kompatibilní řada procesorů: LGA 1700: Intel® Celeron®, Intel® Pentium® Gold. Supported memory types: Maximální interní paměť: 128 GB, Typ paměťových slotů: DDR4-SDRAM, Maximální interní paměť: 128 GB: DIMM. Podporovaná rozhraní paměťových jednotek: M.2, SATA, úrovně RAID: 0, 1, 5, 10. Typ rozhraní Ethernet: 2,5 Gigabit Ethernet, řadič LAN: Dragon RTL8125BG, Špičkový standard Wi-Fi: Wi-Fi 6 (802.11ax). Komponenta pro: Základní deska: PC, Form factor základní desky: Základní deska: ATX, Řada čipových sad: Intel

Základní deska MSI B760 GAMING PLUS WIFI DDR4 je založena na čipové sadě Intel® B760 a podporuje procesory Intel® pro socket 1700. Má čtyři sloty DDR4 DIMM v dvoukanálovém režimu pro až 192 GB paměti RAM. Deska MSI B760 GAMING PLUS WIFI DDR4 je také vybavena jedním slotem PCIe 4.0 x16, jedním slotem PCIe 4.0 x16 (x4 linky) a třemi sloty PCIe 3.0 x16 (x1 linky). MSI B760 GAMING PLUS WIFI DDR4 je také vybaven 8kanálovým zvukem, 2,5 gigabitovým rozhraním LAN, Wi-Fi 6E, čtyřmi porty SATA3, dvěma porty M.2, Bluetooth 5.2 a řadou rozhraní USB.

Typ	Základní deska
EAN	4711377247900
Výrobce č.	7D98-043R
Socket	1700
Maximální počet podporovaných procesorů	1
Operační systém	Podpora operačních systémů	Připraveno pro Windows 10, připraveno pro Windows 11
Procesor	Podporované modely	Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake)
Čipová sada	Intel® B760
Sloty	PCIe x16	5x (z toho: 1x PCIe x16, 1x PCIe x4, 3x PCIe x1)
Formální faktor	ATX
Aplikace	PC
Napájecí jednotka	ATX12V (24-pin + 8-pin + 4-pin)
Kapacita paměti	maximálně	128 GB
	Počet zásuvek	4x DDR4
	podporovaný typ paměti	SDRAM-DDR4
	podporované standardy	DDR4 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)
	Kanály	2
	Maximální paměťové řady	8
	Paměťový řadič v CPU	Ano
Připojení (externí)	Kombinovaná myš/klávesnice (PS/2)	1
	USB-C 3.2 Gen 2 (10 Gbit/s)	1
	USB-A 3.2 Gen 2 (10 Gbit/s)	2
	Pozn:	Označení USB 3.2 Gen 2 odpovídá dřívějšímu označení USB 3.1 Gen 2 nebo USB 3.1.
	USB-A 2.0	4
	HDMI	1
	DisplayPort-Out	1
	S/PDIF-Out (optický)	1
	RJ-45	1
	Bluetooth	Ano
	WLAN	Ano
Porty (interní)	SATA	4
	M.2	2
	Hlavička RGB LED	1
	adresovatelný RGB LED header	2
	4pólový ventilátor PWM	7
Připojení (volitelné)	USB 3.2 Gen 1 (5 Gbit/s)	2
	USB-C 3.2 Gen 1 (5 Gbit/s)	1
	USB 2.0	4
	TPM	Ano
Řadič SATA	Intel® B760
přímo použitelná úroveň RAID	0, 1, 10, 5
Řadič USB	Intel® B760
Integrovaná grafika	Grafické připojení základní desky lze použít pouze v případě, že je použit procesor s integrovaným grafickým čipem.
Zvuk	Kodek Realtek ALC897
LAN	Realtek RTL8125BG 2,5G LAN
	Intel® Wi-Fi 6E
Další informace	Pro podporu nejnovějších jader procesoru může být nutná aktualizace systému BIOS.
Příslušenství	k dispozici na	Kabel SATA, anténa Wi-Fi, štít I/O, stručná příručka, šrouby M.2
Rozměry	Šířka: 243,8 mm x výška: 304,8 mm

Výrobce procesoru:

Intel

Patice procesoru:

LGA 1700

Kompatibilní procesory:

Intel® Celeron®, Intel® Pentium® Gold

Podporované patice procesorů:

LGA 1700

Maximální interní paměť podporovaná procesorem:

128 GB

Podporované typy paměti:

DDR4-SDRAM

Počet paměťových slotů:

4

Maximální vnitřní paměť:

128 GB

Typ paměťových slotů:

DIMM

Podpora paměťových kanálů:

2 kanály

Kompatibilita s ECC:

Non-ECC

Podporované frekvence paměti:

2133,2400,2666,2933,3200,3333,3400,3466,3600,3733,3800,4000,4200,4266,4400,4600,4800,5000,5066,5200,5333 MHz

Podporovaná rozhraní úložiště:

M.2, SATA

Počet podporovaných pevných disků:

4

Počet podporovaných úložných jednotek:

6

Podpora RAID:

Ano

Úrovně RAID:

0, 1, 5, 10

Konektory USB 2.0:

4

Konektory USB 3.2 Gen 1 (3.1 Gen 1):

3

Konektory USB 3.2 (3.1 generace 2):

0

Počet konektorů SATA III:

4

Celkový počet SATA konektorů:

4

S/PDIF výstupní konektor:

Ano

Konektor TPM:

Ano

Pin konektor pro RGB LED:

Ano

Počet portů USB 2.0:

4

Počet portů USB 3.2 (3.1 1. generace) Typ A:

0

Počet portů USB 3.2 Gen 1 (3.1 Gen 1) Typ C:

0

Počet portů USB 3.2 (3.1 2. generace) Typ A:

2

Počet portů USB 3.2 (3.1 generace 2) typu C:

1

Počet portů Ethernetu (RJ-45):

1

Počet VGA portů:

0

Počet HDMI portů:

1

Počet DVI-D portů:

0

Verze HDMI:

2.1

Počet připojení DisplayPorts:

1

Verze DisplayPortu:

1.4

Výstupní port S/PDIF:

Ano

Wi-Fi:

Ano

Připojení na síť Ethernet:

Ano

Typ rozhraní Ethernetu:

2.5 Gigabit Ethernet

Řadič LAN:

Dragon RTL8125BG

Wi-Fi standard:

Wi-Fi 6 (802.11ax)

Standardy Wi-Fi:

802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)

Bluetooth:

Ano

Verze Bluetooth:

5.3

Komponent pro:

PC

Typ základní desky:

ATX

Řada čipsetu základní desky:

Intel

Čipset základní desky:

Intel B760

Zvukové výstupní kanály:

7.1 kanály/kanálů

Zvukový čip:

Realtek ALC897

Podporované operační systémy Windows:

Windows 10 x64, Windows 11 x64

Sloty PCI Express x1:

3

Sloty PCI Express x1 (Gen 3.x):

3

Sloty PCI Express x16:

2

Sloty PCI Express x16 (Gen 4.x):

2

Počet slotů M.2 (M):

2

Typ BIOSu:

UEFI AMI

Velikost paměti BIOSu:

256 Mbit

ACPI verze:

6.4

Šířka:

243,8 mm

Hloubka:

304,8 mm

Procesor

• Podporované patice procesoru:LGA 1700
• Kompatibilní řada procesorů:Intel® Celeron®,Intel® Pentium® Gold
• Maximální interní paměť podporovaná procesorem:128 GB
• Výrobce procesoru: Intel
• 1700

Funkce

• Formát základní desky:ATX
• Výstupní zvukové kanály:7.1 kanálů
• Podporované operační systémy Windows:Windows 10 x64,Windows 11 x64
• Čipová sada základní desky:Intel B760A ALC897
• Rodina čipové sady základní desky:Intel

Paměť

• Podporované frekvence paměti:2400,5066,3466,3400,3733,4400,5000,3800,3606,3 MHz,3800,3606,333333 MHz MHz,2933,3600,4600,2133 MHz,4200,5200,4000,4800 MHz
• Maximální vnitřní paměť: 128 GB
• Počet paměťových slotů: 4
• Paměťové kanály:Dvoukanálové
• Paměťové sloty>
  • Typ paměti DIS typy:DDR4-SDRAM
• Kompatibilita ECC:Non-ECC

Hmotnost & rozměry

• Šířka:243,8 mm
• Hloubka:304,8 mm

Síť

• Standardy Wi-Fi:802.11g, 802.11b, 802.11a, 802.11a, 84-Wi-Fi. (802.11n),Wi-Fi 5 (802.11ac)
• Ethernet LAN:Ano
• Wi-Fi:Ano
• Nejvyšší standard Wi-Fi:Wi-Fi 6 (802.11ax)
• Typ ethernetového rozhraní:2,5 gigabitový ethernet Ethernet:Dragon
• RTL8125BG
• Bluetooth verze:5.3
• Bluetooth:Ano

Interní I/O

• Počet konektorů SATA III:4
• RGB LED konektor:Ano
• Celkem 4.>
  • Celkem SATA 4:0. konektory: 4
  • Konektory USB 3.2 Gen 1 (3.1 Gen 1): 3
  • Výstupní konektor S/PDIF: Ano
• Konektor TPM: Ano

BIOS

• Typ BIOS: UEFI AMI


  • Počet podporovaných pevných disků:4
  • Podpora RAID:Ano
  • Počet podporovaných úložných jednotek:6
  • Podporovaná rozhraní úložných jednotek:M.2, SATA
  • Úrovně RAID:0,1,10,5



porty

• Porty Ethernet LAN (RJ-45): 1
• Verze HDMI: 2.1
• Výstup S/PDIF: Ano
• Počet portů DisplayPort: 1
• Port USB 3.2 Gen 2 (3.1 Gen 2) Typ-A>
• Verze DisplayPort: 1.4
• Počet portů USB 3.2 Gen 2 (3.1 Gen 2) Počet portů typu C: 1
• Počet portů USB 2.0: 4

Rozšiřující sloty

• Gli>
  • PCIenli Express 4.xum M.2 (M) sloty: 2
  • PCI Express x1 (Gen 3.x) sloty: 3
  • PCI Express x16 sloty: 2
  • PCI Express x1 sloty: 3



Specifikace výrobku:

• Patice: LGA 1700
• Maximální kapacita paměti RAM: 128 GB
• Čipová sada: Intel B760
• Form factor: ATX

Číslo výrobce:7D98-043R

Technické detaily:
Výrobce - MSI

MSI MAG B760 Gaming Plus Wifi DDR4 je výkonná základní deska formátu ATX se socketem B760 a podporou pamětí DDR4.

MSI B760 GAMING PLUS WIFI DDR4. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Celeron®, Intel® Pentium® Gold. Podporovaná paměť: DDR4 SDRAM, Maximální kapacita paměti RAM: 128 GB, Typ paměti: DIMM. Podporovaná rozhraní paměťových jednotek: DIMM: M.2, SATA, Úroveň RAID: 0, 1, 5, 10, Typ rozhraní Ethernet: 2,5 Gigabit Ethernet, Řadič LAN: Dragon RTL8125BG, Nejvyšší standard WLAN: Wi-Fi 6 (802.11ax). Komponenta pro: Základní deska: ATX, Řada čipových sad: Intel

MSI B760 GAMING PLUS WIFI DDR4 - Základní deska - ATX - patice LGA1700 - čipová sada B760 - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C 3.2 Gen2, USB-C 3.2 Gen 1 - 2,5 Gigabit LAN, Wi-Fi 6E, Bluetooth - integrovaná grafika (vyžaduje CPU) - HD Audio (8kanálové)
