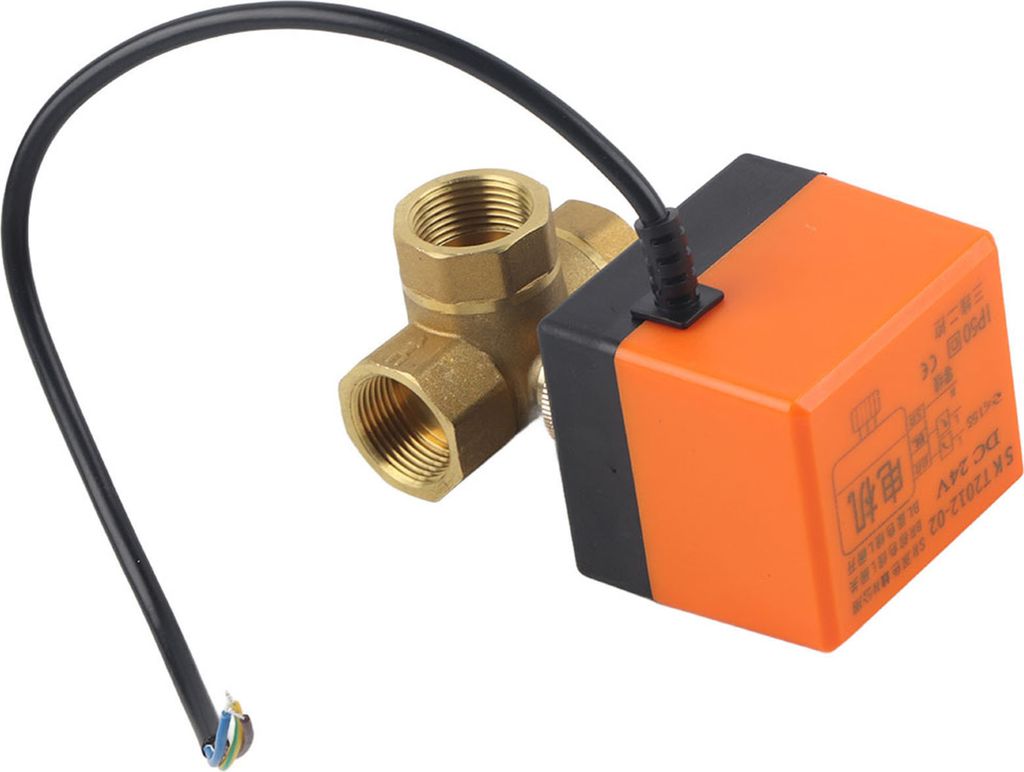

Motorizovaný kulový ventil, mosazný kulový ventil, mosazný motorizovaný kulový ventil, třícestný motorizovaný kulový ventil, kulový ventil DN20

Vlastnosti

1. Kulový ventil je vyroben z vysoce kvalitní mosazi, je odolný a spolehlivý

2. Vestavěný servopohon odpojí ventil od napětí, když je zavřený, což je bezpečné a šetří energii

3. Výrobek zabírá málo vnějšího prostoru a lze jej instalovat na stěnu

4. Přesná konstrukce, těsné zavírání, žádná netěsnost

5. Používá se hlavně pro fan coil a vodní regulační systém klimatizace

Specifikace

Podmínka: 100% nové

Model: DN20 3 vodiče 2 ovládací prvky

Materiál těla ventilu: Materiál ventilu:mosaz

Materiál tyče ventilu: nerezová ocel 304

Materiál těsnění: Speciální pryž

Materiál základny ovladače: Hliníkový odlitek

Materiál krytu ovladače: Materiál:nehořlavý technický plast ABS

Motor ovladače: Hysterezní synchronní motor

Spotřeba energie: ≤7,5VA

Tlak v tělese ventilu: 1,6 MPa

Přípustný tlak: ≤0,13Mpa

Použitelné médium: Studená voda, horká voda

Teplota použitelného média: 2 ℃-95 ℃

Teplota použitelného prostředí: 0℃-60℃

Doba otevření: asi 10 sekund

Doba zavření: asi 5 sekund

Režim připojení ventilu: G3/4

Hmotnost: Přibližně 647 g / 22,8 oz

Výška: Přibližně 13,3 cm

Rozměry: Přibližná velikost: 7 * 6,3 cm / 2,8 * 2,5 palce

Průměr: Přibližně 2,5 cm / 1,0 palce

Seznam balení

1 * Motorizovaný kulový ventil

Instalace a uvedení do provozu

1. Před instalací je třeba si pečlivě přečíst návod, odpojit napájení a instalaci musí provést odborníci.

2. Směr proudění musí být shodný se směrem šipky na tělese ventilu.

3. Těleso ventilu musí být umístěno nad zásobníkem vody ventilátoru, aby bylo zajištěno odkapávání do zásobníku vody

4. Těleso ventilu a ovladač musí být instalovány ve svislém směru v rozsahu ±60°, nad ním by měl být prostor alespoň 30 mm

5.v budově musí být zachován dostatečný provozní prostor pro údržbu a musí být instalován v údržbě, na kterou dosáhne opravující osoba

6. Dva a více než dva elektrické ventily nemohou být paralelní, pokud je třeba paralelní relé oddělit.

7. Těleso ventilu je nainstalováno a potrubí před instalací pohonu prochází zkušebním tlakem.

8. Pokud byl pohon nainstalován na těleso, pak během instalace a uvádění do provozu nesmí na pohon působit silou, jinak dojde k jeho poškození.

9. Pohon nesmí být obalený izolačním materiálem, jinak to ovlivní jeho odvod tepla

10. Pohony musí být spolehlivě uzemněny vodiči ne menšími než 1,5 mm, ostatní vedení musí odpovídat příslušným normám elektrikáře

11. Po instalaci a kontrole její správnosti neuvádějte do provozu pod napětím vody. Pozorujte tři plné provozní cykly pohonu, abyste na minutu zjistili, zda jsou díly normální a správné.

12. Po uvedení do provozu bez vody pak zahajte uvedení do provozu s vodou. Rozdíl tlaku mezi horní a dolní vodou systému musí být přísně kontrolován v rozmezí 0,13 MPa, aby byla zajištěna účinnost elektrického ventilu na průtokovém spínači
