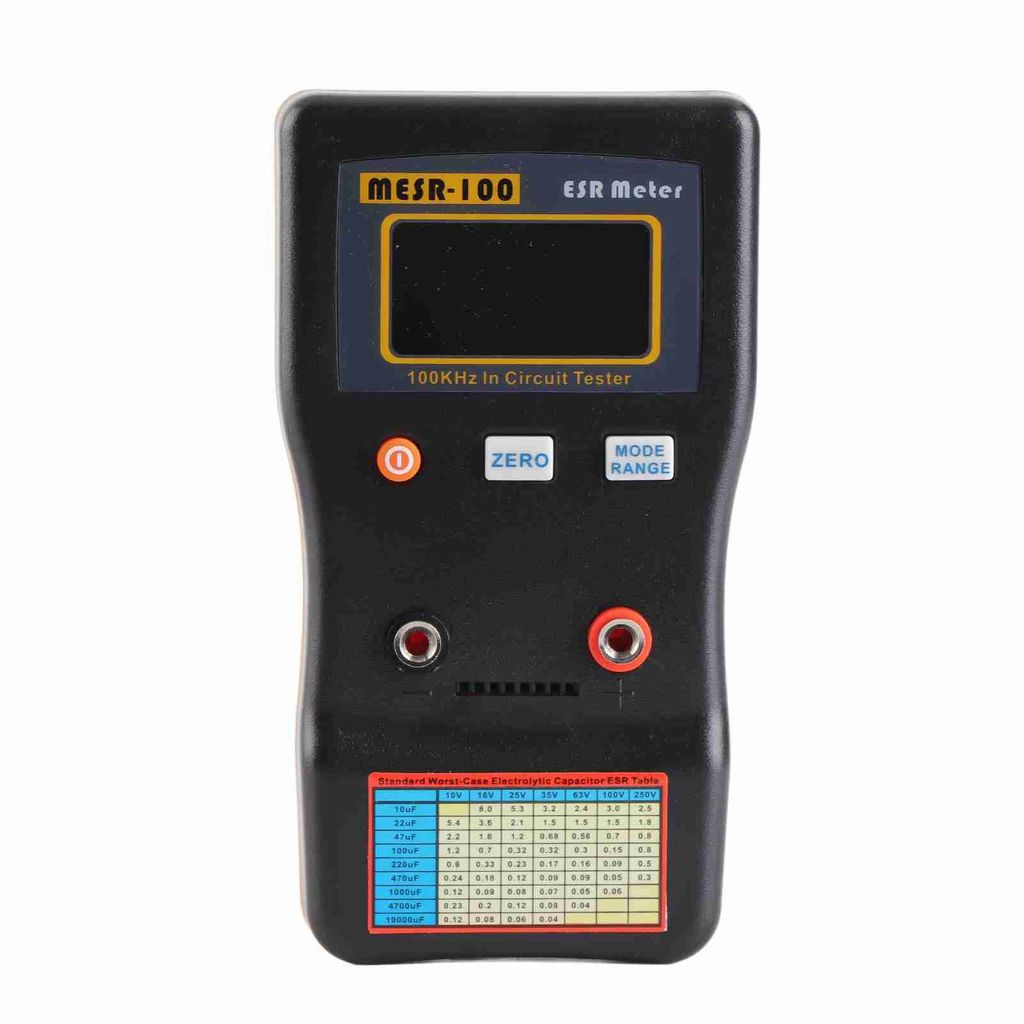

Měřič kapacity, profesionální měřič kapacity kondenzátorů se dvěma přípojkami pro opravy televizních LCD displejů

Specifikace:

Tento měřič ESR-100 s automatickou volbou rozsahu měří v rozsahu od 0,001 do 100,0 R a podporuje testování obvodů. K měření hodnoty ESR používá skutečnou sinusovou vlnu o frekvenci 100 kHz, která odpovídá zkušební metodě výrobce kondenzátoru.

Vlastnosti:

Kondenzátor má sériový odpor, který odstraňuje impedanci 1/(2*Pi*F*C) při 100 kHz.

Impedance se stává malou, takže lze měřit skutečnou hodnotu sériového odporu.

Pomocí této teorie můžeme určit, zda je kondenzátor vadný nebo v dobrém stavu.

Náš měřič ESR působí na nepoškozený kondenzátor pouze napětím menším než 15 mV DC nebo špičkovým napětím, a proto jej lze použít pro testování obvodů.

Při opravách televizorů, LCD obrazovek, zvukových desek atd. můžeme otestovat funkčnost kondenzátoru.

Díky dvěma konektorům lze snadno a rychle zkontrolovat vnitřní odpor kondenzátoru. Rychlou kontrolu umožňuje vytištěná tabulka ESR.

Je vybaven krokosvorkou SMD pro přesnější měření. Měděný povrch je odolný proti korozi a oxidaci.

Technické údaje: - Vnitřní kondenzátor je vybaven ochranným krytem:

Barva: černá

Přesnost měřicího rozsahu (po nastavení nuly, doba aktualizace (manuální režim))

testováno s 1, 10 a 100 R (automatický režim: 0 až 2 s, delší odpor) závisí na hodnotě kapacity.

0,000 až 1,000 R 1 % + 2 číslice ～ 0,4 s

1,000 až 10,00 R 1 % + 1 číslice ～ 0,4 s

10,00 až 100,0 R 2 % + 1 číslice ～ 0,4 s

Přesnost: až 1 % (podrobnosti viz tabulka výše)

Velký měřicí rozsah: > 1 µF

Vysoké rozlišení: 4 číslice nebo 0,001 Ohm v rozsahu 1Ω

Měřicí napětí: < ～ 40 mV RMS (TESTOVACÍ NAPĚTÍ)

Externí napájení: 5 V micro USB

Provozní proud: 0,02 A

Baterie: 2 x AA 1,5 V baterie (nejsou součástí dodávky)

Životnost baterií: > 80 hodin

Rozměry: přibližně 14,5 x 8 x 3 cm * 1,2 palce

Hmotnost výrobku: přibližně 139,6 g

Velikost balení: cca 17 x 9 x 5 cm

Hmotnost balení: přibližně 218 g

Rozsah dodávky:

balení obsahuje: 1 x měřič kapacity

2 x zkušební svorky

1 x SMD svorka

1 x návod k použití

Pozn:

Příručka: Měřič kapacity se používá k testování vnitřního odporu kondenzátoru, nikoliv k testování hodnoty kapacity.
