DC12V převodový motor Turbo šnekový převod Redukční strojní příslušenství s hřídelí 8 mm 5840‑31ZY12V50RPM

Vlastnosti:

1. Motor má výstupní hřídel z nerezové oceli o průměru 8 mm, vysoce přesnou konstrukci a běží tiše a hladce.

2. Skříň převodového motoru je kompletně vyrobena z kovu, je odolná proti opotřebení, nerezová a nabízí dobrou tepelnou vodivost.

3. Díky turbínové šnekové převodovce z mosazi a dvojitým kuličkovým ložiskům je motor tichý.

4. Broušené, tepelně zpracované a importovaným mazacím olejem naplněné ozubené kola se vyznačují nízkým koeficientem tření a vysokou zatížitelností.

5. Stejnosměrný převodový motor je vybaven regulátorem otáček a nabízí vysoký točivý moment. Je vhodný pro roletové stroje, reklamní tabule, otevírače oken atd.

Specifikace:

Typ produktu: převodový motor

Model: 5840-31ZY

Provozní napětí: 12 V

Délka hřídele: cca 15 mm / 0,6 palce, délka hřídele D cca 13 mm / 0,5 palce

Průměr hřídele: cca 8 mm / 0,3 palce, hřídel D

Parametry regulátoru stejnosměrného motoru CCM2:

Regulátor stejnosměrného motoru s ovládáním CW a CCW

Tento regulátor využívá PWM regulaci otáček a vyznačuje se vysokou účinností přeměny, velkým rozsahem otáček a stabilním výkonem. Všechny komponenty používají importované originální polovodičové čipy. Obvody byly před m z továrny testovány na stabilitu a spolehlivost (napětí, proud, funkce).

Model: CCM2

Provozní napětí: DC 10–30 V

Řídicí výkon: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W, > 24 V, maximálně 120 W

Jmenovitý proud: 3 A

Maximální proud: 5 A

Rozsah nastavení šířky pulzu PWM: 5–95 %

Potenciometr: odporová hodnota 10 kΩ, délka kabelu cca 20 cm / 7,9 palce, otvor cca 8 mm / 0,3 palce

Výstupní napětí: cca 0–100 % vstupního napětí

Rozměry regulátoru otáček: cca 74 x 47 x 28 mm / 2,9 x 1,9 x 1,1 palce

Regulace otáček pomocí potenciometru

Přepínač CW/CCW pro chod vpřed, vzad a zastavení

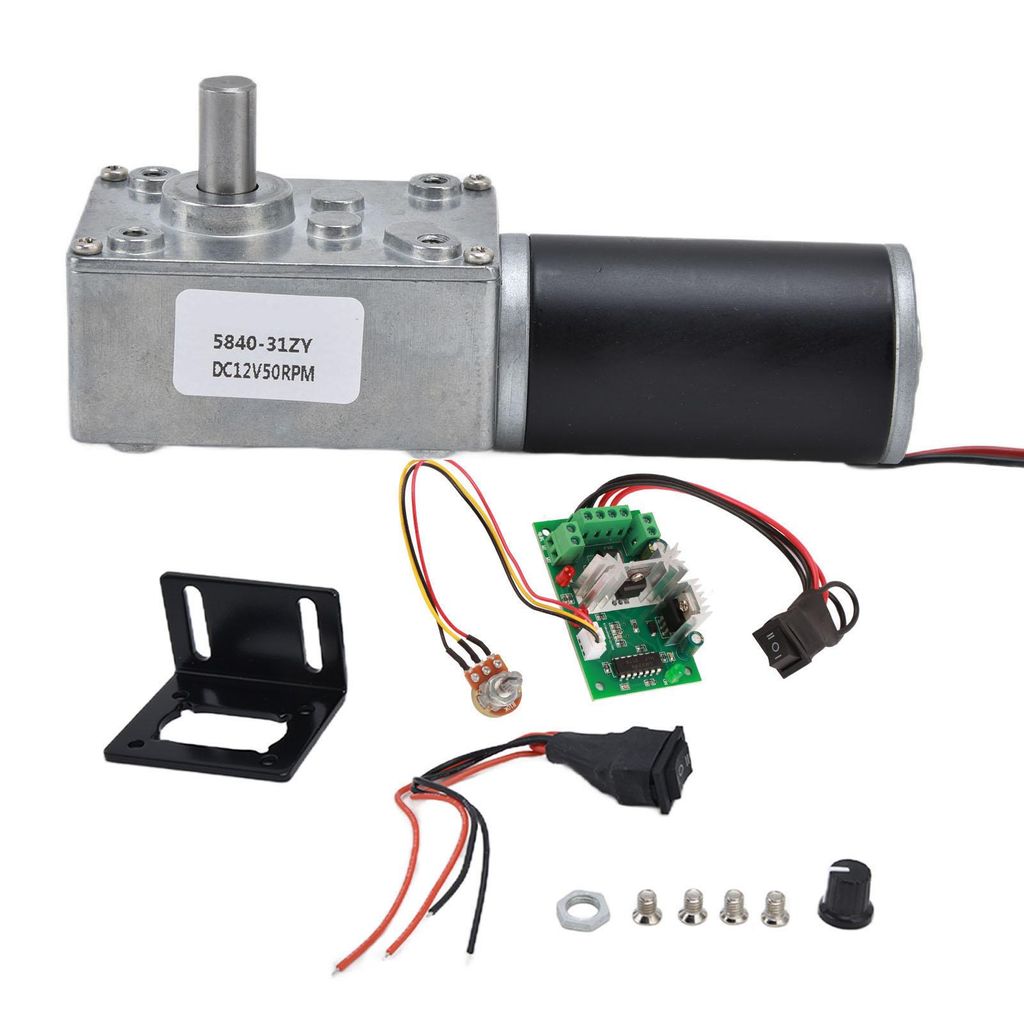

Obsah dodávky:

1 x motor

1 x regulátor otáček

1 x přepínač CW/CCW

1 x kryt tlačítka

1 x podložka

1 x držák

4 x upevňovací šrouby

Pokyny k motoru:

1. Motor nesmí být ovlivňován vnějšími vlivy. Například se nesmí dostat lepidlo přes rotující hřídel do ložiska, protože by to ovlivnilo chod motoru.

2. Aby se prodloužila životnost, nesmí být motor přetěžován ani zatěžován předměty, které brání otáčení na konci hřídele.

3. Excentrické silné radiační zatížení může zkrátit životnost motoru.

4. Neskladujte při vysokých teplotách nebo extrémní vlhkosti vzduchu a nevystavujte korozivním plynům, protože to ovlivňuje výkon motoru.

5. Při pájení kladných a záporných svorek napájecího zdroje musí být teplota páječky 340 °C ± 40 °C a doba zahřívání nesmí překročit 3 sekundy. Plastové díly nesmí být deformovány. Únik pájky do motoru nebo přetržení vodiče během pájení může ovlivnit funkci motoru.

6. Maximální nosnost převodovky je 70 kg. Blokování je zakázáno, protože při delším blokování může dojít k přepálení motoru.

7. Uvedený výkon musí být v mezích měřicího rozsahu.

8. Při lisování nesmí být kladky nebo ozubená kola nadměrně namáhána.

9. Pokud je šroub při montáži motoru příliš dlouhý, může dojít ke kontaktu mezi motorem a rotorem, což může ovlivnit jeho vlastnosti.

Regulátor:

1. Regulátor otáček pro stejnosměrné motory je napájen stejnosměrným proudem a nesmí být připojen přímo k střídavému proudu (např. 220 V domácí motory).

2. Polarita stejnosměrného napájení nesmí být zaměněna.

3. Motor může být provozován s kladnou nebo zápornou polaritou. V případě nevhodného směru otáčení lze tento korigovat změnou polarity vodičů.

4. Pomocí potenciometru lze nastavit poměr zapnutí regulátoru a tím i otáčky motoru.
