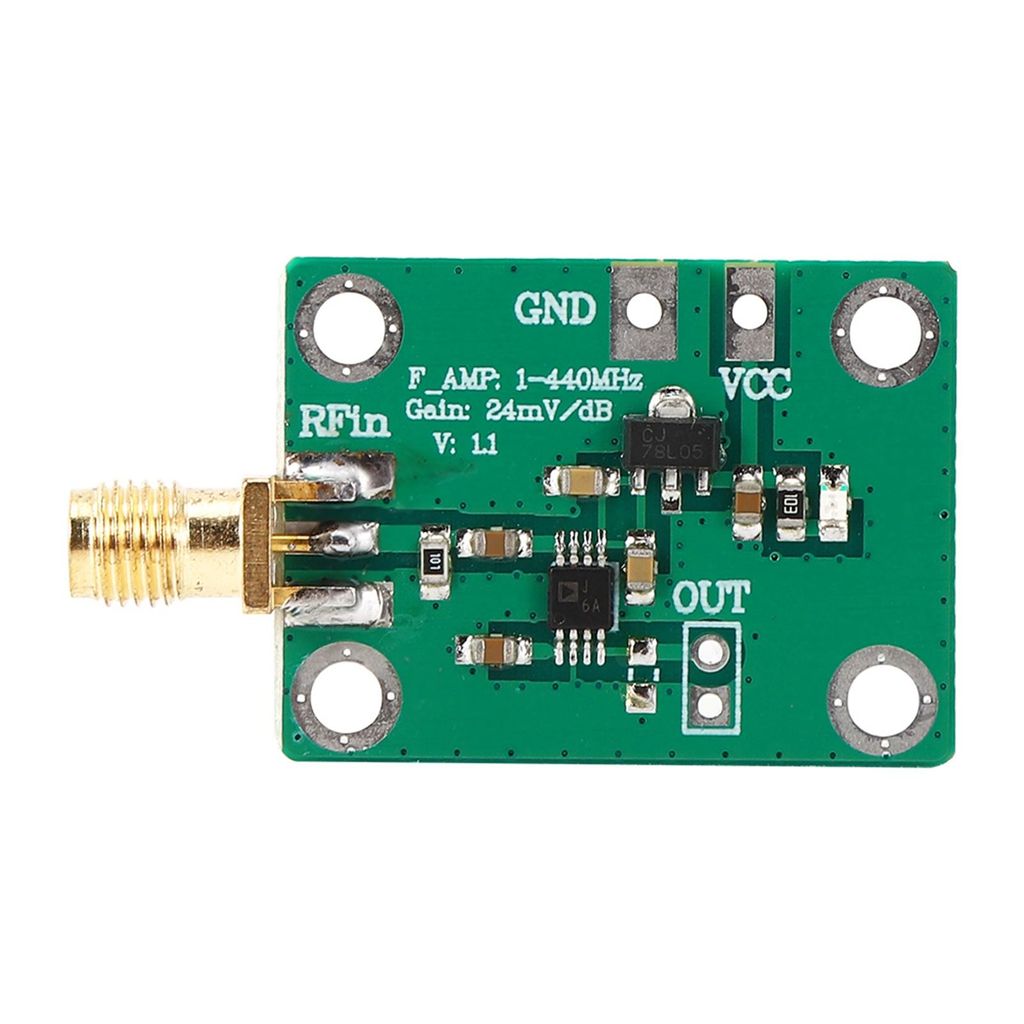

AD8310 0,1-440 MHz vysokofrekvenční vysoce přesný RF logaritmický detektor - měřič výkonu

Vlastnosti:

1. AD8310 je rychlý logaritmický zesilovač napětí s detekčním frekvenčním rozsahem od DC do 440 MHz.

2. Vyznačuje se velmi krátkou dobou odezvy (typicky 15 ns) a lze jej použít jako demodulátor ASK pro frekvence nad 10 MHz.

3. Je optimální volbou pro vysoce přesné čipy pro měření signálu IF.

4. Výstupní napětí detektoru odpovídá výstupnímu signálu dB. Mezi oblasti použití patří RSSI, řízení vysílacího výkonu a detekce impulzů.

5. Pracovní frekvence: 0,1-440 MHz, provozní napětí: 7-15 V. Spolehlivý provoz.

Specifikace: - Detektor signálu, který se používá pro detekci signálu:

Typ položky: Logaritmický detektor

Materiál: Plast

Parametry: Materiál: Logaritmický logaritmický přístroj:

1. Pracovní frekvence: 0,1-440 MHz

2. Sklon detekce: +24 mV/dB

3. Osa detekce: -108 dBV

4. Dynamický rozsah: -77 dBm až +18 dBm (95 dB)

5. Chyba linearity: ± 0,4 dB

6. Doba odezvy: 15 ns

7. Výstupní napětí: 0,35-2,5 V

8. Provozní proud: 12 mA

9. Provozní napětí: 7-15 V (s čipem regulátoru LM78L05)

Rozsah dodávky:

součástí dodávky je 1 x logaritmický detektor
