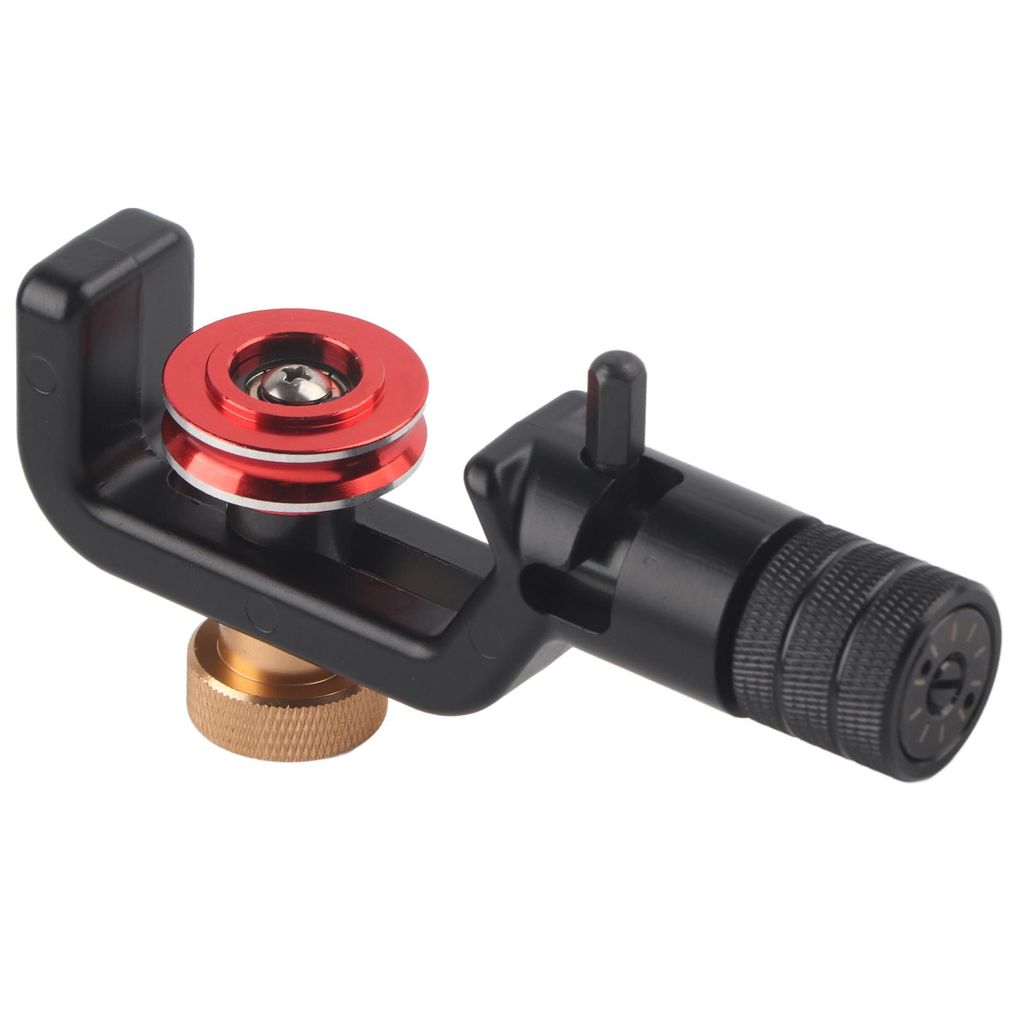

Nástroj na řezání kabelů Horizontální vertikální odizolovací nůž 410MM Nůž na odizolování optických vláken TKS1

Vlastnosti:

1. Vyrobeno z oceli s vysokým obsahem uhlíku a nástrojové oceli s eloxovaným hliníkovým rámem. Bubnový kabelový ovladač zajišťuje stabilitu při odizolování a snadno se ovládá ve směru kabelu.

2. Nastavitelný nůž, úhlově otočný o 90 stupňů, vybavený vychylovacími válečky, umožňuje podélné odizolování ve směru kabelu pro úsporu práce a stabilní provoz.

3. Nástroj má přesně nastavitelnou čepel, která zabraňuje poškození skleněných vláken. Nastavitelný vnější průměr od 4 do 10 mm, hloubka řezu 5,5 mm. Vhodné pro různé tloušťky kabelů. Nástroj lze vyměnit za čepel.

4. Nástroj je vhodný pro mnoho opláštěných nebo pancéřovaných kabelů. Hlavním účelem je přeříznout vnější plášť a odhalit tak vnitřní optický kabel. Používá se k instalaci kabelů v síťových a telekomunikačních zařízeních.

5. Nástroj na řezání kabelů má pohodlnou ergonomickou rukojeť a snadno se používá.

Technické údaje: - Kabel je vyroben z vysoce kvalitního materiálu, který je vhodný pro použití v domácnosti:

Typ položky: Nástroj na řezání kabelů

Technické údaje: - Kabelová šňůra pro kabelové kabely: Přibližně 4 x 10 mm

Materiál: Tvrdá legovaná ocel + nástrojová ocel, konstrukce z eloxovaného hliníku

Počet řezných hlav: Jedna hlava

Velikost výrobku: Přibližně 131 x 40 x 26 mm

Hloubka řezu: ≤ Přibližně 5,5 mm

Rozsahy průměrů modelových kabelů podle barev vodicích koleček:

Zlatá: cca 8 x 28,6 mm

Červená: přibližně 4 x 10 mm

A. Určete strukturu kabelu.

1. Vícežilové optické kabely mohou mít pevný vnitřní plášť a vnější pancéřový plášť. Aby nedošlo k poškození nástroje, určete nejprve strukturu kabelu.

B. Nastavte řezací hlavu.

1. Řezná čepel univerzálního nože je výsuvná. Jakmile je vzorek kabelu vložen do univerzálního nože, lze nastavit hloubku řezu. Na spodní straně vroubkovaného knoflíku A je drážka, kterou lze otáčením horního šroubu nastavit výšku nože. Výška nože je rozdělena do 10 stupňů. Výšku řezné hlavy lze nastavit jejím otočením o 1 mm. Každé dělení odpovídá 0,1 mm. Po nastavení vzdálenosti mezi řezacími hlavami se univerzální nůž na kabelu uzamkne. Slyšitelný zvuk zabraňuje poškození konstrukce kabelu, pokud je řezací hlava zasunuta příliš hluboko.

C. Ovládání univerzálního nože: Jak je popsáno v krocích 1-6, je vhodný pro vnitřní a vnější struktury s relativně vysokou pevností (podélný řez).

1. Uvolněte černou vroubkovanou matici "A" a otáčením nože jej posuňte v podélném směru. (Jak je znázorněno na obrázku, nůž řeže radiálně)

2. Umístěte kabel do uvolněného nástroje a nastavte žlutý otočný knoflík "B" do požadované polohy.

3. Utáhněte černou křídlovou matici, dokud nůž nebude moci kabel podélně přeříznout.

4. Za současného tahání nástroje odstraňte podélný plášť kabelu. U tvrdých kabelových plášťů s rázem lze čepel mírným pootočením přizpůsobit tvrdosti kabelu.

5. Uvolněte černou křídlovou matici, otočte nástroj o 180° kolem kabelu a znovu utáhněte černý knoflík pro druhý podélný řez.

6. Přeříznutý kabel odřízněte a zkraťte pomocí bočních štípacích kleští nebo šroubováku.

7. Pokud potřebujete stříhat kabely se silnějším pláštěm, dokončete krok 6.

8. Následující další kroky jsou vhodné pro stříhání kabelů se silnějším pláštěm. (Řezání optického kabelu)

9. Chcete-li řezat optický kabel, můžete plášť kabelu podélně rozříznout uprostřed a nástroj zatlačit do požadované polohy.

10. Uvolněte černou matici s vroubkovaným ozubením "A", otočte čepelí o 90° pro nastavení radiálního řezu a znovu utáhněte černý knoflík pro nastavení hloubky řezu.

11. Otáčejte nástrojem kolem optického kabelu, který chcete řezat.

12. Kabel je nyní vytažen a uříznut na požadovanou velikost.

Rozsah dodávky:

součástí dodávky je 1 x nástroj na řezání kabelů

Poznámka!

Upozornění! Tento odizolovací přístroj se nesmí používat pro kabely pod napětím, protože nemá funkci proti otřesům! Odizolovač kabelů splňuje normy OSHA/ANSI a je v celém odvětví uznáván jako bezpečný pro oči. Tento nástroj smí být používán pouze v situacích popsaných v tomto návodu. Před použitím si pečlivě přečtěte návod k použití.
