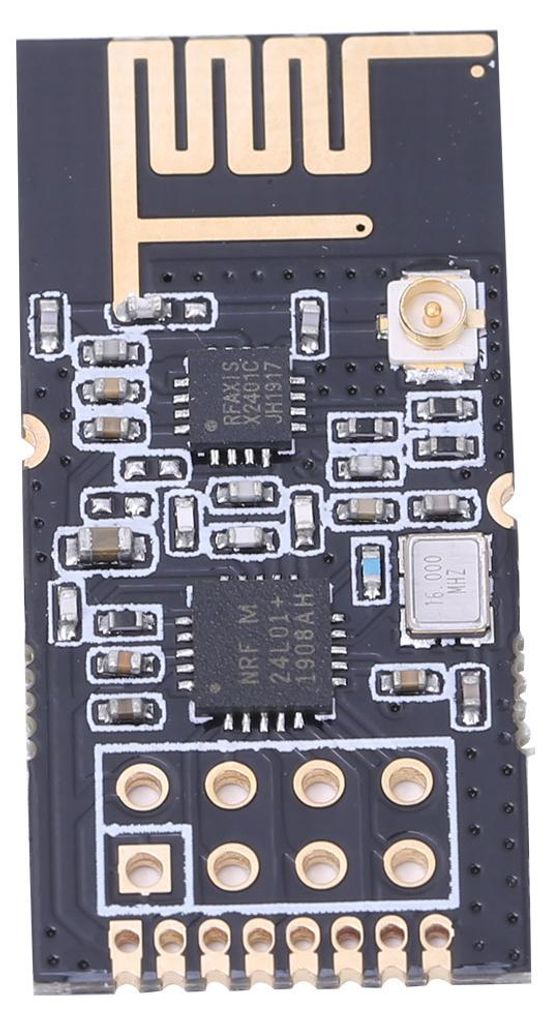

Bezdrátový modul,NRF24L01,Digitální bezdrátový modul,2,4Ghz vysílací modul,RF modul

Funkce:

1. Podpora 51 STM8S STM32 a dalších vývojových desek s mikrokontroléry.
2. Modul je nRF24L01P + PA + LNA a jeho způsob řízení je přesně stejný jako u nRF24L01P. Uživatelé mohou pracovat podle příručky k čipu nRF24L01P.
3. Vývodje připojen k povolovacímu vývodu LNA. Když= 1, je LNA zapnutý. Když= 0, je LNA vypnuta. Tento provoz je shodný s režimy vysílání a příjmu čipu nRF24L01. Jinými slovy, uživatel se o provoz LNA nemusí vůbec starat.
4.může být dlouhodobě připojen vysoko, ale modul musí být při zápisu do registru nejprve nastaven do režimu vypnutí POWER DOWN. Doporučuje se připojitk IO portu MCU. IRQ lze odpojit a stav přerušení získat pomocí režimu dotazování SPI. Doporučuje se však použít externí přerušení z mikrokontroléru.
5. Časování provozu vývodumodulu může dosahovat hodnoty 10us uvedené v technické příručce nRF24L01P, doporučujeme jej však změnit na: SPI, dokudnení v poloze high, dokud není dokončeno přerušení vysílání, pak udržujte dobu 1 ms v poloze high, pakspusťte. Účelem je přepnout do režimu příjmu ihned po odeslání GT-24. Pokud je= 0, je LNA vypnut, což negativně ovlivní citlivost příjmu.

Specifikace: V případě, že se jedná o signál, který je v rozmezí 1:1, je třeba provést kontrolu, zda je signál v rozmezí 1:1:

Seznam balíčků:

Pozn:

Všimněte si, že uzemnění je dobré, plocha dlažby je velká a zvlnění napájení je malé. Filtrační kondenzátor by měl být přidán co nejblíže k pinům VCC a GND modulu.
