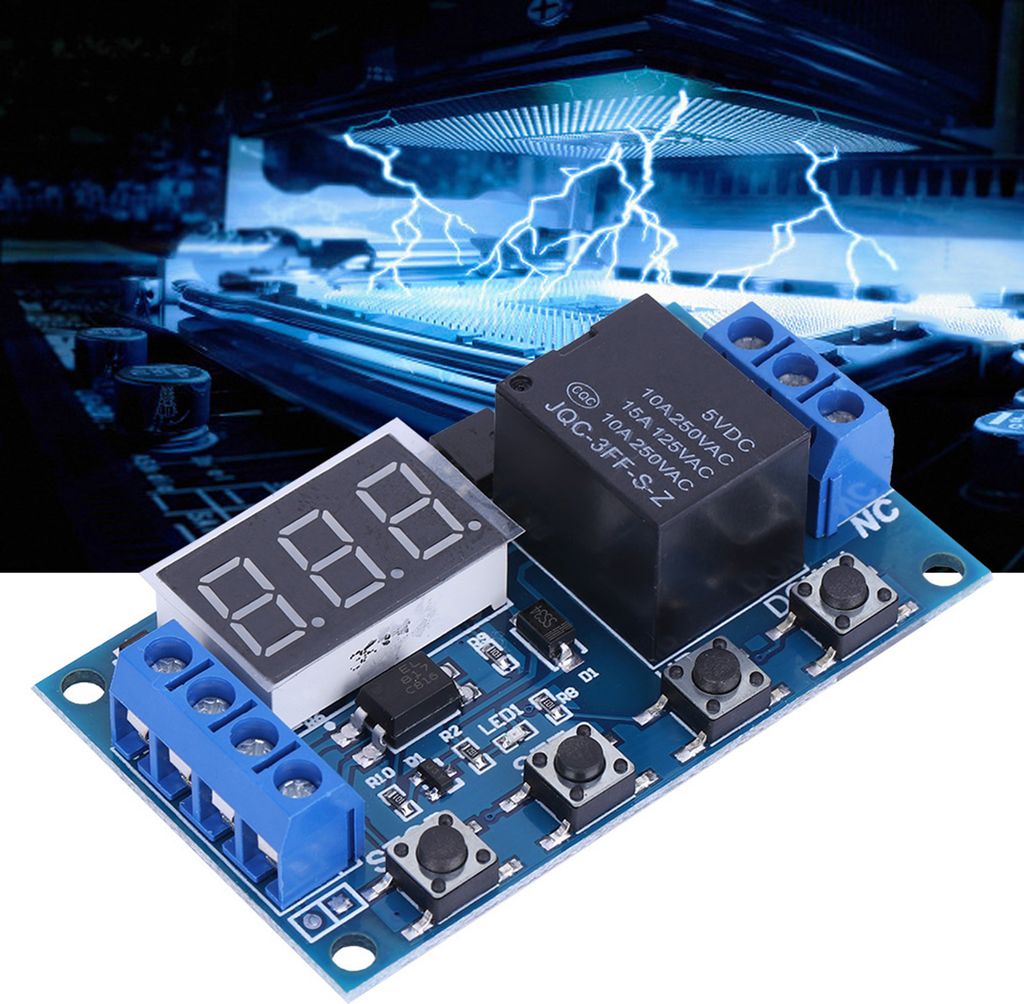

DC 6V 30V Trigger Delay On/Off Cycle Timer Relay Switch Module w/Digit LED Display Micro USB 5V

Vlastnosti:

• Podpora napájení micro USB 5,0 V, velmi pohodlné použití.

• Rozhraní je přehledné, jednoduché a výkonné, snadno pochopitelné, téměř splňuje všechny vaše potřeby.

• Modul podporuje ochranu proti zpětnému vstupu a pro funkci nouzového zastavení je k dispozici tlačítko STOP.

• Přidaný režim spánku, automaticky vypne displej, pokud není po zapnutí 5 minut v provozu, a můžete jej probudit stisknutím libovolného tlačítka.

• Můžete nastavit různé parametry OP, CL, LOP, tyto parametry byly na sobě nezávislé a uloženy v tomto pořadí.

• Všechny nastavené parametry se automaticky uloží, pokud dojde k výpadku napájení.

• S izolací optické vazby, vylepšenou schopností proti rušení, deskou plošných spojů průmyslové úrovně.


Specifications:

Napětí: 6V30V (podpora micro USB 5,0V)

Klidový proud: 20 mA

Provozní proud: 50mA

Provozní teplota: -4085

Rozměry: Přibližně 6,2*3,8*1,7 cm / 2,44*1,49*0,67"
Rozsah časování: 0.1 sekunda až 999 minut (plynule nastavitelné)

Pokyny: V případě potřeby můžete použít i jiný časovač, např:

Provozní režim:

P1: Po spuštění signálu je spínač připojen po dobu "OP" a poté odpojen; v rámci doby "OP":

P1.1: pokud je spouštěcí signál znovu, je neplatný.

P1.2: pokud je spouštěcí signál znovu, znovu spustit časování.

P1.3: pokud je spouštěcí signálger signál znovu, spínač je odpojen, zastavte časování.

P-2:Pospuštění signálu se spínač odpojí na dobu "CL", poté se spínač připojí na dobu "OP" a po ukončení časování se odpojí.

P3.1: Po spuštění signálu je spínač připojen po dobu "OP", pak se spínač odpojí po dobu "CL" a vstoupí do smyčky. Pokud spouštěcí signál během smyčky, spínač se odpojí a zastaví se časování. Časy smyčky (LOP) lze nastavit.

P3.2: Po zapnutí napájení není třeba spouštět signálu, spínač se připojí na dobu "OP", pak se odpojí na dobu "CL" a vstoupí do smyčky. Lze nastavit časy smyčky (LOP)

P-4: Funkce podržení signálu. Pokud je k dispozici spouštěcí signál, časování se vynuluje, spínač zůstane připojen; když je signál zmizí, odpojí se po čase "OP". Během časování, pokud je signál, časování se vynuluje.

OP: Čas připojení. CL: Čas odpojení. LOP: (1999, "---" označuje nekonečné časy)

Všechny výše uvedené parametry jsou nezávislé na navzájem, ale všechny režimy používají stejné parametry. Například pokud je nastaven čas OP jako 5 sekund v P1.1, a pak změníte na P1.2, pak bude doba OP v P1.2 také 5 sekund 5 sekund.

Stiskněte tlačítko SET na hlavním rozhraní (displej 000), zobrazí se OP(CL, LOP) a odpovídající čas.

Pokud je k dispozici pouze režim OP (např. P1.1,P1.2, P1.3), stiskněte tlačítko SET, abyste se dostali do režimu zobrazí se pouze OP a odpovídající čas.

Pokud jsou k dispozici režimy OP, CL, LOP (např. režim P3.1, P3.2), stiskněte tlačítko SET pro zobrazení OP, CL, LOP a odpovídajícího času.

Po nastavení režimu stiskněte tlačítko SET na hlavního rozhraní pro kontrolu parametru aktuálního režimu.

Jak zvolit časový rozsah:

Po nastavení parametru ve výběru rozhraní režimu stiskněte tlačítko STOP pro výběr časového rozsahu:

XXX.Pokud je poslední desetinné místo svítí desetinná čárka, časový rozsah je 1 s až 999 s.

XX.XPokud se zobrazí druhá poslední svítí druhá desetinná čárka, časový rozsah je 0,1 s až 99,9 s.

X.X.X.Pokud jsou všechny desetinné čárky svítí, je časový rozsah 1 min až 999 min.

Pokud například nastavíte OP jako 3,2 sekundy, rozsvítí se předposlední tečka a zobrazí se 03,2

Jak nastavit parametr:

1. Ujistěte se, že provozní režim.

2. Podle provozního režimu na hlavním rozhraní (po zapnutí napájení bude blikat současný režim a pak vstoupí do hlavního rozhraní), stiskněte a podržte tlačítko SET po dobu 2 sekund, abyste vstoupili do rozhraní pro výběr režimu, a poté stiskněte tlačítka UP, DOWN pro výběr režimu (P1.1P-4)

3. Po výběru režimu stiskněte krátce tlačítko SET pro nastavení příslušného parametru, poté se nastavený parametr zobrazí blikat. Stisknutím tlačítka UP, DOWN nastavte hodnotu, poté stiskněte tlačítko STOP pro výběr časový rozsah. Stisknutím tlačítka SET nastavte další parametr.

4. Po nastavení parametru režimu stiskněte tlačítko a stiskněte a podržte tlačítko SET po dobu 2 sekund, poté začne blikat aktuální režim a vrátí se zpět do hlavního rozhraní.

Hlavní rozhraní: když relé nefunguje, zobrazí se "000" (bez desetinné čárky); když relé funguje, zobrazí se desetinné číslo

Rozhraní pro výběr režimu: Stiskněte a podržte SET pro vstup do režimu. Po nastavení se stisknutím a podržením tlačítka SET vrátíte do hlavního režimu rozhraní.

Režim povolení relé:

1. NO: Připojení je povoleno během doby OP.

2. OFF: Připojení není povoleno, vždy vypnuto vypnuto.

Stisknutím tlačítka STOP na hlavním rozhraní mezi ON a OFF, současný stav bude blikat a pak se vrátí zpět na hlavní rozhraní rozhraní. (Jedná se o funkci nouzového zastavení, slouží k odpojení relé.)

Režim spánku:

Režim spánku C-P: pokud během 5 minut neprovedete žádnou operaci minut; displej se automaticky zavře, zatímco procedura běží normálně.

O-d normální režim: na displeji se vždy zobrazí.

Stiskněte a podržte tlačítko STOP po dobu 2 sekund přepnutí mezi C-P a O-d, současný stav bude blikat a poté se vrátí do hlavního režimu rozhraní.

Součástí balení je:

obsahuje: 1 x modul časového spínače
