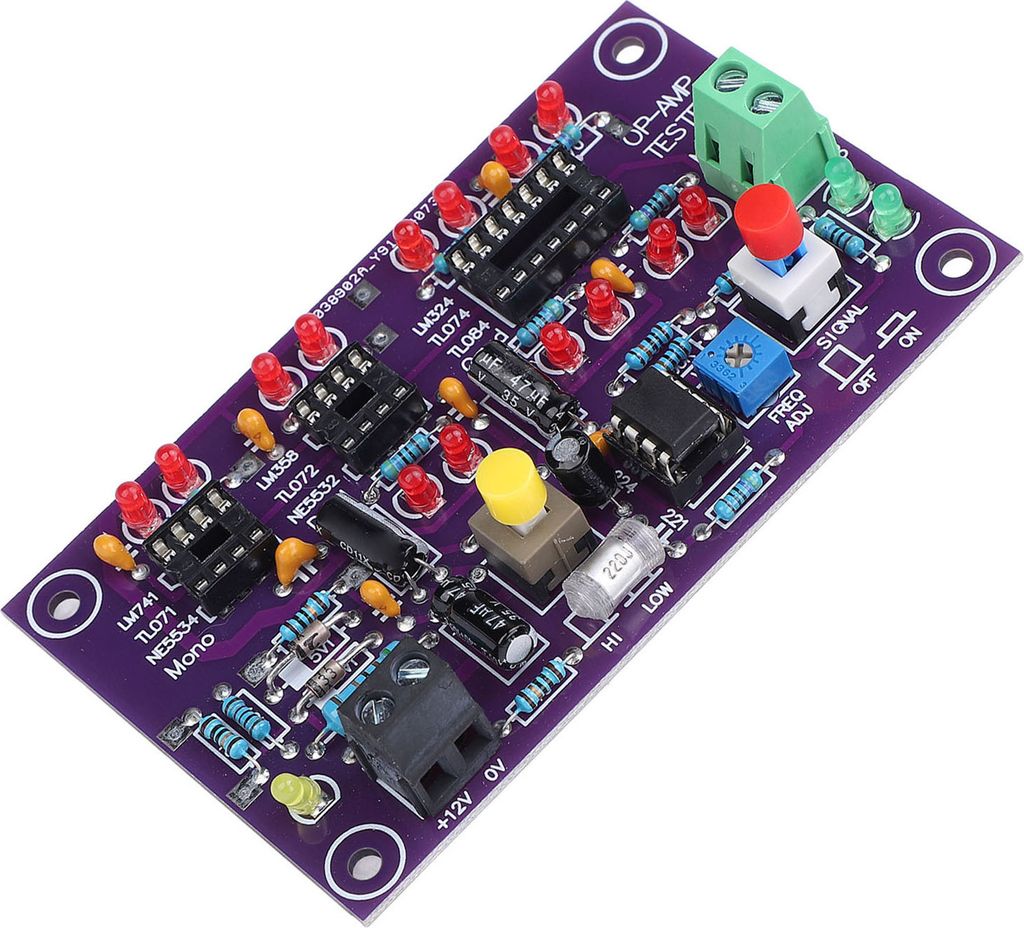

Testovací deska operačních zesilovačů, testovací modul OP-AMP pro jedno-, dvou- a čtyřkanálové testery DC12V-T2

523,00 Kč

14 527,78 Kč / 1kg

Doprava zdarma

Země odeslání: Česko

pá 7. – čt 13. srpna
Naše nejlepšínabídky
Příslušenství k zesilovačům a mnoho dalšího

Všechny ceny jsou včetně DPH /

Informace o bezpečnosti produktů:

Podobné produkty
Obrázek produktu pro Tlumič Nárazů 36-5481
Tlumič Nárazů 36-5481
2 869,99 Kč
Doprava zdarma
Prodejce: SuperMerchant
Obrázek produktu pro Zesilovač do auta 120W 12V Čistý plný tón basů subwooferu Jádro reproduktoru do auta Stereo zesilovač
Zesilovač do auta 120W 12V Čistý plný tón basů subwooferu Jádro reproduktoru do auta Stereo zesilovač
737,71 Kč
Doprava zdarma
Prodejce: Zanjo24
Obrázek produktu pro ADAPTÉR T-VERBINDER Cinch-BUCHSE - 2x Cinch-STECKER VITALCO (A3)
ADAPTÉR T-VERBINDER Cinch-BUCHSE - 2x Cinch-STECKER VITALCO (A3)
628,80 Kč
Doprava zdarma
Prodejce: SuperMerchant
Obrázek produktu pro 5 párů černých vysoce výkonných zvukových tranzistorů 2SA1943 2SC5200
5 párů černých vysoce výkonných zvukových tranzistorů 2SA1943 2SC5200
409,99 Kč
Doprava zdarma
Prodejce: Ladenza
Obrázek produktu pro CJMCU 333 INA333 Multifunkční tříoperační zesilovací modul Přesný přístrojový zesilovač
CJMCU 333 INA333 Multifunkční tříoperační zesilovací modul Přesný přístrojový zesilovač
364,99 Kč
Doprava zdarma
Prodejce: Ladenza
Obrázek produktu pro Deska audio zesilovače TWS Bluetooth 2.1 Sound Channel Subwoofer Stereo Amp Module
Deska audio zesilovače TWS Bluetooth 2.1 Sound Channel Subwoofer Stereo Amp Module
784,00 Kč
Doprava zdarma
Prodejce: Zanjo24
Obrázek produktu pro Modul ADC 16bitová vývojová deska I2C Analogově digitální převodník
Modul ADC 16bitová vývojová deska I2C Analogově digitální převodník
281,99 Kč
Doprava zdarma
Prodejce: Ladenza
Obrázek produktu pro Připojovací sada Cinch 2,5 m
Připojovací sada Cinch 2,5 m
167,41 Kč
Prodejce: KOKA
Obrázek produktu pro TLC2201 Modul I/V převodník TIA Transimpedanční zesílení pA nA uA mA 4 převody volitelné
TLC2201 Modul I/V převodník TIA Transimpedanční zesílení pA nA uA mA 4 převody volitelné
570,00 Kč
Doprava zdarma
Prodejce: Zanjo24
Obrázek produktu pro Jistič Sinuslive AS-80 80 A
Jistič Sinuslive AS-80 80 A
1 905,10 Kč
Prodejce: NetworkTechnologies
Obrázek produktu pro Hama AMP-KIT 25, 5 m
Hama AMP-KIT 25, 5 m
1,0Průměrné hodnocení: 1,0 z 5Počet hodnocení: 1
3 378,11 Kč
Doprava zdarma
Prodejce: Arboremedia
Obrázek produktu pro Furman AC-210A E Stabilizátor napětí
Furman AC-210A E Stabilizátor napětí
5 628,00 Kč
Doprava zdarma
Prodejce: Music_Center
Obrázek produktu pro 1x Konektor pro pájení, 50V, 701-0300 - Samčí konektor, 3 póly, pro přímé propojování kabelů
1x Konektor pro pájení, 50V, 701-0300 - Samčí konektor, 3 póly, pro přímé propojování kabelů
375,87 Kč
Prodejce: www-tne-de
Obrázek produktu pro Připojovací sada kabelů Ampire EPK10
Připojovací sada kabelů Ampire EPK10
942,08 Kč
Prodejce: AUDIOMATIV
Obrázek produktu pro Kompletní instalační sada 35 qmm²
Kompletní instalační sada 35 qmm²
2 036,25 Kč
Doprava zdarma
Prodejce: UNIVERS-CLUB
Obrázek produktu pro XH A153 Bluetooth zesilovač Board Dual Channel Low Power Domácí audio díly 5w5W pro DIY reproduktor
XH A153 Bluetooth zesilovač Board Dual Channel Low Power Domácí audio díly 5w5W pro DIY reproduktor
350,99 Kč
Doprava zdarma
Prodejce: Ladenza
Obrázek produktu pro Napájecí zdroj pro zesilovače televizních antén 414041 Metronic
Napájecí zdroj pro zesilovače televizních antén 414041 Metronic
703,90 Kč
Doprava zdarma
Prodejce: Briconess
Obrázek produktu pro Pojistky | MTA MegaVAL | M8 | 32V | 100A
Pojistky | MTA MegaVAL | M8 | 32V | 100A
5,0Průměrné hodnocení: 5,0 z 5Počet hodnocení: 3
151,00 Kč
Prodejce: EFIGlobalStoreDE
Obrázek produktu pro Adaptér 2 cinch zástrčka - cinch spojka
Adaptér 2 cinch zástrčka - cinch spojka
96,81 Kč
Prodejce: KOKA
Obrázek produktu pro Sada kabelů Audio System Z-PCSC 20
Sada kabelů Audio System Z-PCSC 20
1 669,11 Kč
Prodejce: ACR-Bielefeld

Více o produktu

Popis produktu a údaje o produktu

Funkce:

1. TESTOVACÍ OBJEKT: Tento tester optických zesilovačů lze použít k testování běžných čipů pro jednoduché optické zesilovače (mono), dvojité optické zesilovače a čtyřnásobné optické zesilovače. Na obvodové desce lze zjistit, zda lze integrovaný obvod použít k zesílení, a lze přibližně posoudit převodní poměr čipu. Můžete odhalit nízkorychlostní čipy, které se v převleku vydávají za vysokorychlostní čipy
2. VÝSTUPNÍ REŽIM: Pro vysokorychlostní operační zesilovač může výstup normálně při vstupu vysokofrekvenčního a nízkofrekvenčního čtvercového signálu, jako odpovídající synchronizace červené LED a zelené LED, trvale svítí (200KHZ nebo jasně (10HZ))
3. VÝSTUPNÍ VYPÍNÁNÍ: U nízkorychlostního optického zesilovače nemůže při vstupu čtvercového signálu výstupní konec dokončit výstupní průběh, jak ukazuje příslušná červená LED dioda, nemůže normálně svítit, pouze jedna nebo dvě nesvítí. Pouze když je na vstupu nízkofrekvenční signál, může být výstup normální a odpovídající červená LED na výstupním konci může blikat synchronně se zelenou LED
4. TESTOVACÍ PROUD: Na desce je testovací svorka pro testování statického proudu operačního zesilovače při napájení plus nebo minus 5 V. Prostřednictvím velikosti statického proudu lze také pochopit některé charakteristiky provozního zesilovače a rozlišit model
5. STABILNÍ DPS: Testovací deska operačního zesilovače je ze stabilního materiálu DPS, má vynikající udržovatelnost a vyměnitelnost, můžete ji bez obav používat


Specifikace: V případě potřeby je možné použít i jiné zařízení, např:

Typ položky: Zesilovač pro zesilovače s výkonem 1,5 W: Typ: Testovací deska operačního zesilovače
Velikost: Plošný spoj: Přibližně 9,5 × 5,8 cm
Požadavek na napájení: Napětí: DC12V, proud: 100mA
Použití: Provozní napětí: DC12V, proud: 100mA
Pro jednotlivé modely OP AMP: Pro modely s dvojitým OP AMP: LM741, LF356, NE5534, TL071, TL081, 0P07 a další standardní jednoduché OP AMP
: Pro modely s dvojitým OP AMP: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 a další standardní balení dvojitého OP AMP
Pro modely se čtyřnásobným OP AMP: LM324, TL074, TL084, LF347, AD713


Seznam balíčků:

1 x testovací deska


Pozn:

Pokyny k testování:
1. Příručka: Testujte vždy pouze jeden čip. Použijte jednu ze tří testovacích zásuvek.
2. Pro testování statického proudu použijte měřič stejnosměrného napětí digitálního multimetru. Testujte napětí na 10 ohmech, 1=V/10 (ma). Například V=15MV, statický proud 1=1,5 ma. (V tuto chvíli nestiskněte červený spínač na pravé straně schématu).
3. Zkušební konec lze připojit k osciloskopu nebo čítači frekvence. Nastavením potenciometru změňte testovací frekvenci.
Model
OP AMP Testmodul
Výrobce
Cocosity
Hmotnost
0.036 kg
Číslo produktu
T2 Tester
Kód EAN
7738052469485
Model
OP AMP Testmodul
Výrobce
Cocosity
Hmotnost
0.036 kg
Číslo produktu
T2 Tester
Kód EAN
7738052469485
