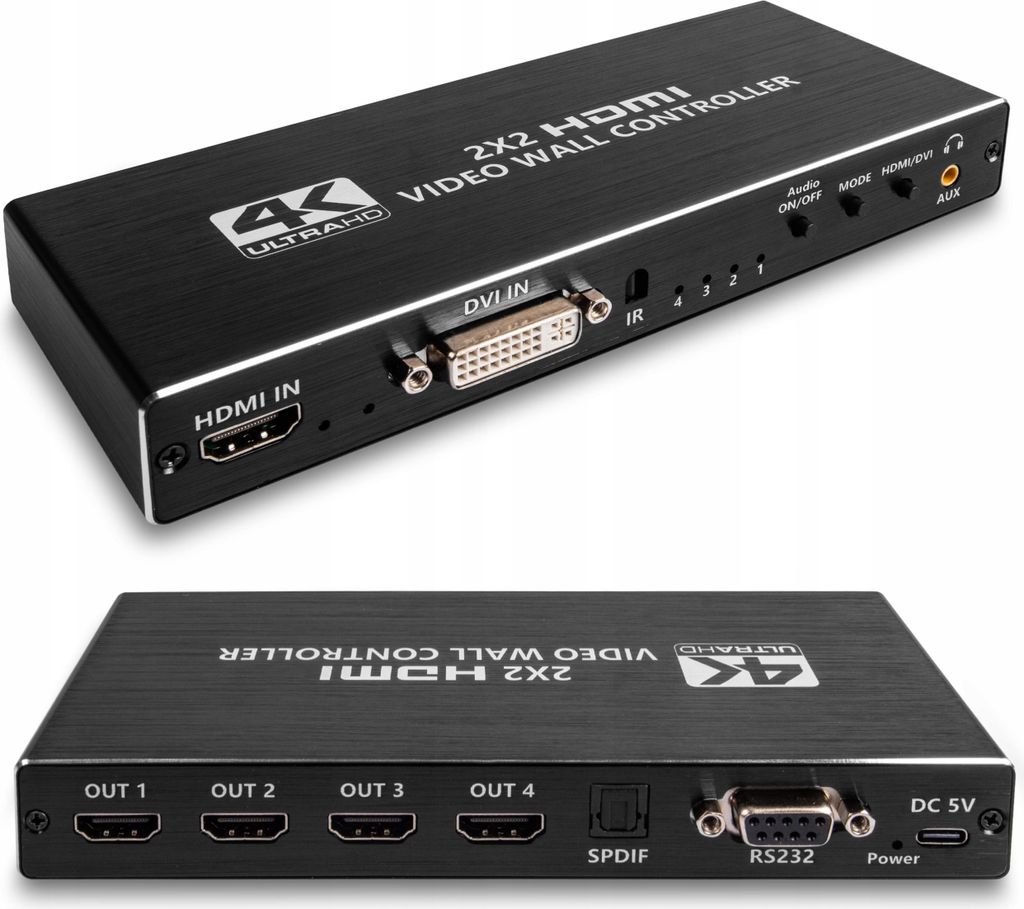

Videowand-Controller Hdmi 2X2 Splitter

Řadič videostěny JL-P1 jezařízení, které umožňuje přenášet videosignál z připojení HDMI nebo DVI a zobrazovat jej na přijímačích HDMI v různých konfiguracích. Je ideálním řešením pro vytváření velkých a dynamických obrazů vytvořením stěny ze čtyř přijímačů.

Hlavní vlastnosti řadiče videostěny SPH-VW225 jsou:Podpora různých konfigurací

1. tento ovladač umožňuje vytvářet různé konfigurace videostěny, včetně konfigurace 2x2, tj. čtyři přijímače v uspořádání 2x2. Podpora signálů HDMI a DVI
2. : Zařízení je kompatibilní s připojeními HDMI a DVI a umožňuje připojit různé zdroje videa.rozlišení 4K@30Hz
3. : Řadič podporuje rozlišení 4K@30Hz a umožňuje tak kvalitní a detailní zobrazení obrazu. Délka kabelu až 20 metrů
4. řadič je kompatibilní s kabely HDMI o délce až 20 metrů pro vstup i výstup, což umožňuje flexibilní připojení zařízení.snadná instalace:
5. Zařízeníse snadno instaluje a používá, takže můžete rychle sestavit videostěnu a vytvořit stěnu ze čtyř televizorů:

Podrobné informace o nastavení a konfiguraci naleznete v příručce k nástěnnému ovladači

• Ujistěte se, že vaše televizory mají podobné specifikace, a připojte je k nástěnnému ovladači.
• Vyberte příslušný ovladač, který podporuje čtyři televizory
• Připojte zdroj videa k ovladači a poté připojte televizory pomocí kabelů HDMI
• Nakonfigurujte nástěnný ovladač podle pokynů výrobce
• Upravte nastavení obrazu televizorů tak, abyste zajistili rovnoměrný obraz na celé stěně
• Otestujte stěnu a pokud je to možné, použijte kalibrační funkce k optimalizaci obrazu.
• V režimu 2x2 lze dva horní obrazy otočit o 180 stupňů a zmenšit vzdálenost mezi nimi pomocí následujících kroků:

Zkontrolujte, zda váš nástěnný ovladač podporuje otáčení obrazu. Ne všechny ovladače tuto funkci nabízejí. Zkontrolujte proto, zda je váš model touto funkcí vybaven

• Informace o změně nastavení obrazu naleznete v návodu k použití ovladače. Pokud otáčíte obraz o 180 stupňů, vyhledejte možnost "Otáčení obrazu" nebo podobnou možnost.
• Po nalezení příslušné možnosti vyberte dva horní snímky, které chcete otočit, a použijte otočení snímku o 180 stupňů. Tím se obrázky zobrazí obrácené o 180 stupňů
• Zkontrolujte, zda otočení obrázku splňuje vaše očekávání. Ujistěte se, že jsou nyní obrázky otočeny o 180 stupňů a vzdálenost mezi nimi se zmenšila.
• Nástěnný ovladač nabízí různé režimy zobrazení, např.

Režimy jedné obrazovky: 1x1, 1x2, 1x3, 1x4 - zde můžete zobrazit jeden obraz nebo jej rozdělit na menší části na jedné obrazovce

• Širokoúhlé režimy: 2x1, 3x1, 4x1 - zde můžete obraz horizontálně roztáhnout a dosáhnout tak širšího zobrazení na více obrazovkách
• Režim videostěny: 2x2 - zde můžete připojit čtyři přijímače HDMI a vytvořit videostěnu se čtyřmi televizory a vytvořit tak iluzi velké obrazovky.
• Pomocí těchto režimů můžete přizpůsobit zobrazení svým preferencím a potřebám

Chcete-li připojit nástěnný ovladač, postupujte podle níže uvedeného obrázku:

Připojte zdroj zvuku/videa

1. (např. počítač, DVD přehrávač) ke vstupu HDMI nebo DVI nástěnného ovladače
2. k výstupům HDMI nástěnného ovladače. Použijte kabely HDMI správné délky (maximálně 20 m). Pokud chcete používat zvuk, můžete připojit reproduktory k přípojce SPDIF nebo sluchátka k audio výstupu AUX nástěnného ovladače
3. Pokud chcete nástěnný ovladač ovládat prostřednictvím portu RS232, připojte příslušný kabel RS232 k portu RS232 ovladače a k počítači nebo jinému ovládacímu zařízení.správně připojený nástěnný ovladač distribuuje audio a video signál ze zdroje na čtyři televizory, což umožňuje zobrazit obraz v různých konfiguracích na větší ploše
4. Chápu, že hledáte další důvody pro koupi tohoto konkrétního ovladače videostěny. Zde je několik dalších výhod, které byste mohli ocenit:Více displejů

s ovladačem videostěny můžete zobrazovat různý obsah na čtyřech obrazovkách současně. Můžete tedy sledovat filmy, monitorovat různé zdroje videa nebo hrát hry současně. Je to ideální řešení pro bezpečnostní dohled, bary nebo i pro domácí použití, kde chcete zobrazovat různý obsah současně

Vestavěný zesilovač:

• Pro případné slabší digitální signály má ovladač videostěny vestavěný zesilovač, který zlepšuje kvalitu signálu a zajišťuje čistý obraz na obrazovkách. Kovový kryt:
• Kovové pouzdro ovladače funguje jako stínění, které chrání signály před rušením a šum. Výsledkem je lepší kvalita obrazu a zvuku.snadné připojení:
• Připojení zařízení je jednoduché a intuitivní. Jednoduše připojte příslušné kabely ke vstupům a výstupům a nakonfigurujte ovladač videostěny podle svých požadavků. estetické:
• Řídicí jednotka videostěny má atraktivní kovový kryt, který jí dodává elegantní vzhled. Pokud si ceníte designu a chcete, aby zařízení dobře zapadlo do svého okolí, tento nástěnný ovladač splní vaše očekávání.to jsou jen některé z mnoha výhod, které byste měli při výběru ovladače videostěny zvážit. Konečné rozhodnutí bude záviset na vašich individuálních potřebách a preferencích
• Sada obsahuje:ovladač videostěny

- Hlavní zařízení pro nastavení videostěny se čtyřmi televizory.

napájecí jednotku 230 V

1. - Pro napájení řídicí jednotky videostěny. Napájecí jednotku připojte do vhodné zásuvky. Dálkové ovládání -
2. Umožňuje pohodlné ovládání ovladače videostěny. Dálkový ovladač může mít tlačítka pro změnu režimu zobrazení, ovládání hlasitosti nebo jiné funkce. Ujistěte se, že dálkový ovladač obsahuje baterie a že je při použití namířen na ovladač videostěny.uživatelská příručka -
3. Obsahuje podrobné informace o připojení, konfiguraci a provozu ovladače videostěny. Přečtěte si příručku, abyste se seznámili se všemi funkcemi a možnostmi zařízení. Ujistěte se, že jsou přítomny všechny komponenty
