Hager FI-SCHALTER 40/4 0,03A PULSNÍ SPÍNAČ (CDA440D)

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 40 A, Jmenovitý chybový proud 0,03 A, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 4 kV, Druh montáže Lišta DIN, Typ chybového proudu A, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 6 kA, Odolnost proti rázovému proudu 0,25 kA, Druh napětí AC, S blokovacím zařízením ano, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 70 mm, Stupeň znečištění 2, Chráněno proti výbuchu ne

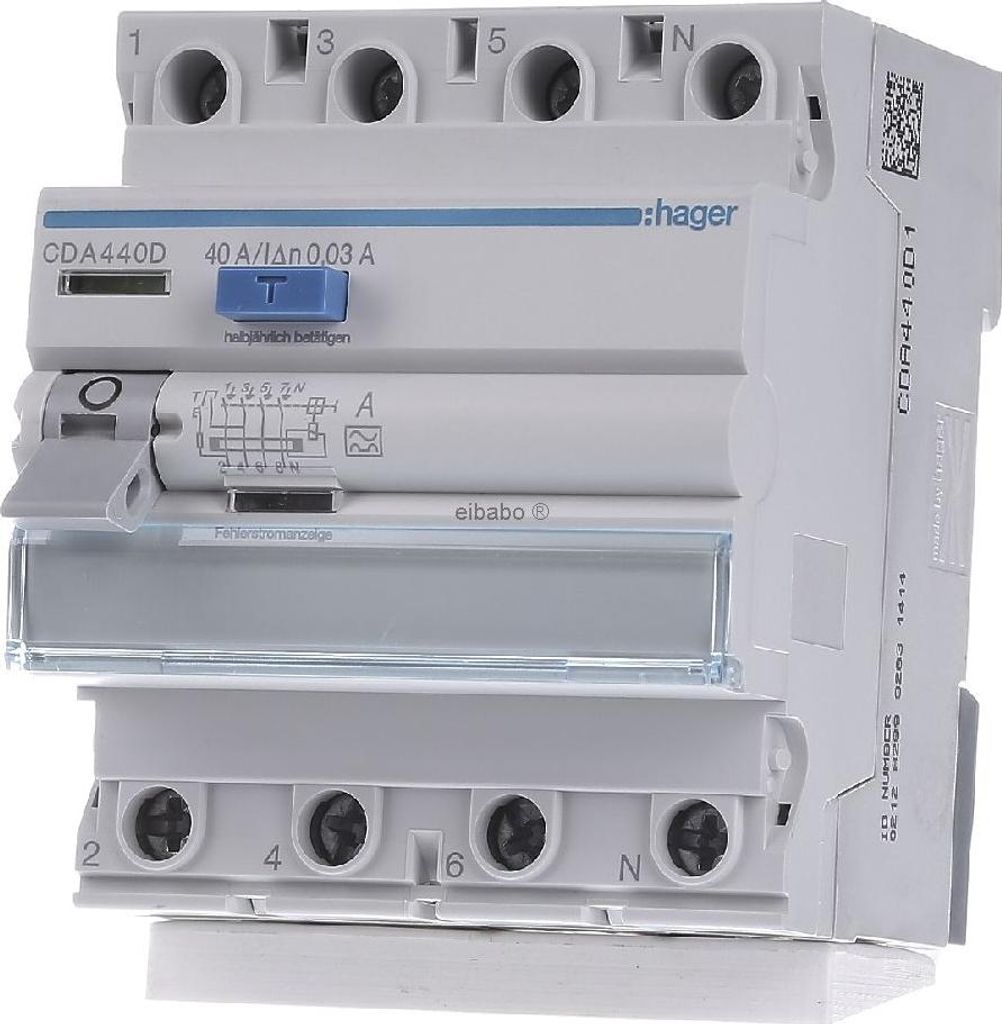

Hager RCD CDA440DVýrobce:HagerOznačení:RCD 4pol.





40A/30mA,6kATyp:CDA440DPočet pólů:4Jmenovité napětí:400 VJmenovitý proud:40 AJmenovitý reziduální proud:0,03 AJmenovité izolační napětí Ui:





jmenovité impulzní výdržné napětí Uimp:4 kVRozptylový výkon:6,5 WTyp montáže:DIN lištaTyp zbytkového proudu:ASelektivní typ:neTyp s krátkodobým zpožděním:









neZkratová odolnost (Icw):6 kAOdolnost proti rázovému proudu:0,25 kATyp napětí:ACS blokovacím zařízením:anoFrekvence:50 HzPřídavná zařízení možná:anoStupeň krytí (IP):IP20Šířka v roztečových jednotkách:4Instalační hloubka:70 mmTeplota okolí během provozu:-25.








.40 °CStupeň znečištění:2Připojitelný průřez vodičů vícedrátový:1..16 mm²Připojitelný průřez vodičů jednovodičový:1..25 mm²Číslo RAL (podobné):7005Nevýbušný:ne Hager RCD CDA440D: další podrobnosti Zbytkový proudový chránič 4pólový 6kA 40A 30mA typ A. Proudový chránič (RCCB) podle DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) s bi-konektorovými svorkami ve spodní části, externím modrým testovacím tlačítkem a indikátorem zbytkového proudu. Vhodné pro dodatečnou montáž dalších zařízení. Připojovací svorky s ochranou proti zasunutí vodiče, možnost označení přímo na přístroji.

Dodává se s: Hager RCD 4pólový 40A/30mA,6kA CDA440D, Balení: 1 ks, EAN: 3250611610076

Vstupní napětí:

230/400 V

Stanovený proud:

40 A

Napětí cívky:

500 V

Model:

Typ A

Počet pólů:

4

Barva:

Modrá, Bílá

Provozní rozsah teplot (T-T):

-25 - 40 °C

Rozsah teplot při skladování (T-T):

-55 - 70 °C

Šířka:

70 mm

Hloubka:

70 mm

Výška:

83 mm

Proudový chránič (RCD) podle EN 61008-1, DIN EN 61008-2-1, VDE 0664 část 10 + 11, ochrana proti dotyku IP2x podle DIN VDE 0106 část 100. Vhodný pro dodatečnou montáž dalšího vybavení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, externí modré testovací tlačítko. Všechny výrobky s označením VDE. Možnost označení přímo na přístroji.

Tento vysoce výkonný proudový chránič (FI spínač) zajišťuje optimální ochranu osob a požární ochranu ve vašem elektrickém zařízení. Čtyřpólové provedení (4P) je ideální pro použití v trojfázových sítích a nabízí jmenovitý proud 40 A. Spouštěcí proud (IΔn) 30 mA odpovídá požadavkům pro standardní aplikace. Jako proudový chránič typu A detekuje zařízení sinusové střídavé proudy i pulzující stejnosměrné poruchové proudy. Vysoká odolnost proti zkratu 6 kA zaručuje spolehlivé a bezpečné odpojení v případě poruchy.

• Typ zařízení: proudový chránič (FI/RCD)
• Počet pólů: 4P (čtyřpólový)
• Jmenovitý proud: 40 ampér
• Jmenovitý poruchový proud: 30 mA
• Zkratová vypínací schopnost: 6 kA
• Charakteristika vypnutí: typ A

Podrobnosti: - Číslo výrobce: CDA440D - Číslo typu výrobce: CDA440D

Hager CDA440D 4pólový proudový chránič

4pólový 6kA 40A 30mA typ A. Proudový chránič (RCD) podle DIN EN 61008-2-1, VDE 0664 část 10 + 11, ochrana proti náhodnému dotyku IP2x podle DIN VDE 0106 část 100. Vhodný pro dodatečnou montáž dalších zařízení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, vnější modré testovací tlačítko. Všechny výrobky s označením VDE.

M

ožnost označení přímo na přístroji

• Počet pólů: 4
• Jmenovité napětí: 400 V
• Jmenovitý proud: 40 A
• Jmenovitý reziduální proud: 30 mA
• Jmenovité izolační napětí Ui: 500 V
• Jmenovité impulzní výdržné napětí Uimp: 4 kV
• Typ montáže: lišta DIN
• Typ zbytkového proudu: A
• Selektivní typ: Ne
• Krátkodobě zpožděný typ: Ne
• Zkratová pevnost (Icw): 6 kA
• Odolnost proti přepětí: 0,25 kA
• Frekvence: 50 Hz
• Možnost použití dalších zařízení: Ano
• Třída ochrany (IP): IP20
• Šířka v jednotkách rozteče: 4
• Instalační hloubka: 70 mm
• Okolní teplota během provozu: -25 - 40 °C
• Stupeň znečištění: 2
• Průřez připojitelných vodičů: 1 - 16 mm²
• Průřez připojitelného vodiče, plný: 1 - 25 mm²

Zbytkový proudový chránič 4pólový 6kA 40A 30mA Typ A. - Jmenovitý proud: 40 A - Citlivost: 30 mA - Počet modulů: průřez přípojky pro ohebný vodič: 16 mm² - Průřez přípojky pro pevný vodič: 25 mm²
n.a.

Proudový chránič (RCD) podle EN 61008-1, DIN EN 61008-2-1, VDE 0664 část 10 + 11, ochrana proti náhodnému dotyku IP2x podle DIN VDE 0106 část 100. Vhodný pro dodatečnou montáž dalšího vybavení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, vnější modré testovací tlačítko. Všechny výrobky s označením VDE. Možnost označení přímo na přístroji. Hlavní vlastnosti Energie Vstupní napětí 230/400 Jmenovitý proud 40 A Hmotnost a rozměry Šířka 70 mm Hloubka 70 mm Výška 83 mm Barva Barva výrobku Modrá, bílá Technické údaje Typ Typ A Počet pólů 4P Provozní podmínky Rozsah teplot při provozu 25 - 40 °C Rozsah teplot při skladování 55 - 70 °C Funkce Napětí cívky 500 V
