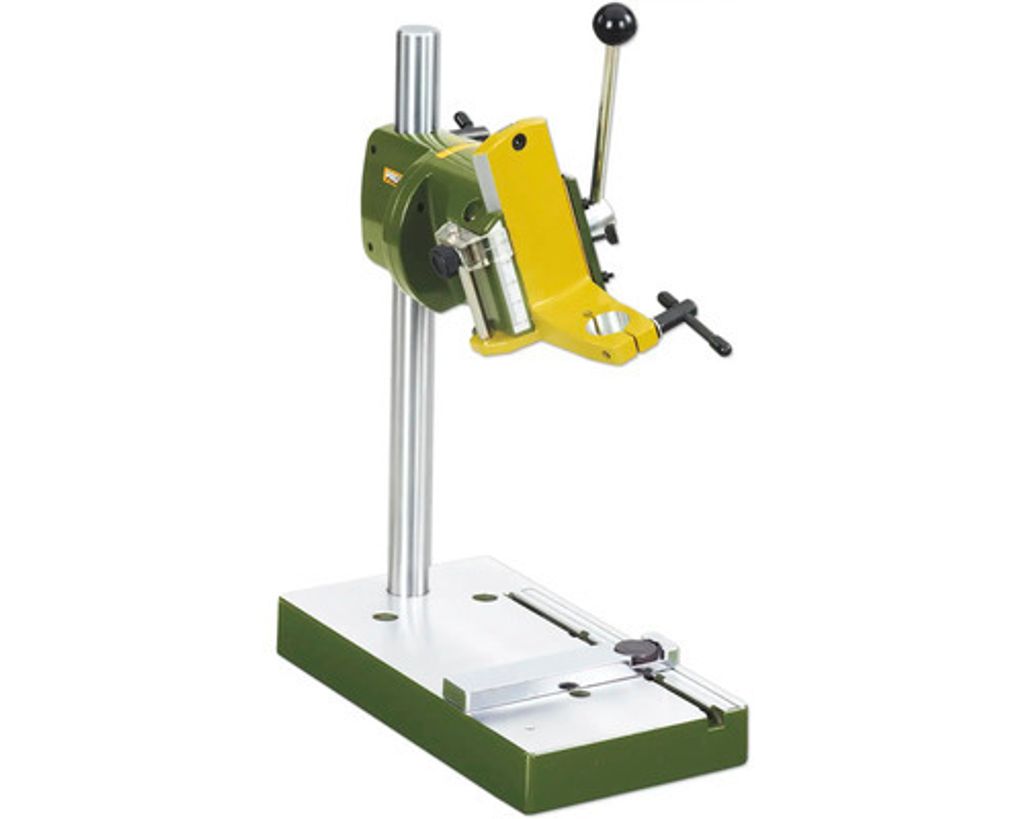

Proxxon 28 600, Vrtací stojan, 4 cm, Zelená, Nerezová ocel, Žlutá, Ocel

Hlavu s holubičími vodítky lze naklápět v úhlu 90° (k dispozici je kroužek se stupnicí). Umožňuje vrtání pod úhlem a všestranné frézování.

Posuv ozubeným hřebenem a pastorkem s vratnou pružinou umožňuje bezproblémový a citlivý provoz. Praktická stupnice hloubky vrtání s nastavitelným koncovým dorazem (maximální zdvih 1 1/2" (40 mm)). Se standardním nákružkem 4/5" (20 mm) pro vrtací a frézovací zařízení MICROMOT. S masivním sloupkem z tvrzené chromované oceli 11" x 4/5" (280 x 20 mm), kapacita hrdla (od vnitřku sloupku ke středu nástroje) 5 1/2" (140 mm).

Stůl s rovinnou frézou 8 11/16" x 4 3/4" (220 x 120 mm) s paralelním koncovým dorazem a stupnicí. K dispozici jsou také vyvrtané, závitové otvory pro upevnění složeného stolu MICRO KT 70 a otvory pro upevnění samotného stojanu vrtačky. Hmotnost 2,2 kg.Proxxon 28 600. Typ výrobku: Vřetenová vrtačka: Pracovní zdvih: barva výrobku: 4 cm: Zelená, nerezová ocel, žlutá

Vlastnosti:

• Stojan na vrtačku MICROMOT MB 200 od společnosti PROXXON vyrobený z hliníkových tlakových odlitků
• S CNC frézovanými vodítky a uložením
• Konzolová hlava s holubičím vodítkem lze otočit až o 90° (k dispozici kroužek se stupnicí)
• Umožňuje úhlové vrtání a všestranné frézování
• Vysoce redukovaný ozubený posuv s vratnou pružinou pro skvělý pocit při malé námaze
• Praktický ukazatel hloubky vrtání s nastavitelným koncovým dorazem (maximální pracovní zdvih 40 mm)
• systém 20 mm vhodný pro vrtací a frézovací stroje MICROMOT
• Pevný, tvrdě chromovaný ocelový sloupek (280 x 20 mm), vyčnívání (vnitřek sloupku do středu nástroje) 140 mm
• Čelně frézovaný stůl (220 x 120 mm) s paralelním dorazem a stupnicí
• K dispozici jsou závitové otvory pro upevnění souřadnicového stolu MICRO KT 70 a otvory pro upevnění samotného vrtacího stojanu
• Hmotnost 2,2 kg

Použití:

• Umožňuje vrtání, vrtání pod úhlem a především všestranné frézování

Rozsah dodávky:

• Stojan na vrtačku, plůtek na řezání

Technické údaje: Vnitřní vrtací souprava:

• Stůl: 220 x 120 mm
• Maximální pracovní zdvih: 40 mm
• Ocelový sloupek: 280 x 20 mm
• Materiál: pracovní stůl: tlakový hliníkový odlitek, ocelový sloupek: tvrdě chromovaný

Upozornění: Dekorace nejsou součástí dodávky. Technické údaje: Dřevěná deska je vyrobena z materiálu, který je součástí dodávky:

• Stůl: 220 x 120 mm
• Maximální pracovní zdvih: 40 mm
• Ocelový sloupek: 280 x 20 mm
• Materiál: pracovní stůl: tlakový hliníkový odlitek, ocelový sloupek: tvrdě chromovaný

Upozornění: Dekorace nejsou součástí dodávky. Technické údaje: Dřevěná deska je vyrobena z materiálu, který je součástí dodávky:

• Stůl: 220 x 120 mm
• Maximální pracovní zdvih: 40 mm
• Ocelový sloupek: 280 x 20 mm
• Materiál: pracovní stůl: tlakový hliníkový odlitek, ocelový sloupek: tvrdě chromovaný

Upozornění: Dekorace nejsou součástí dodávky. Technické údaje: Dřevěná deska je vyrobena z materiálu, který je součástí dodávky:

• Upozornění: Dekorace není součástí dodávky. Technické údaje: Stolní deska je vyrobena ze dřeva:
  • Stůl: 220 x 120 mm
  • Maximální pracovní zdvih: 40 mm
  • Ocelový sloupek: 280 x 20 mm
  • Materiál: pracovní stůl: tlakový hliníkový odlitek, ocelový sloupek: tvrdě chromovaný


  Upozornění: Dekorace nejsou součástí dodávky.

Typ produktu:

Vrtací stojan

Délka pohybu:

4 cm

Barva:

Zelená, Nerezová ocel, Žlutá

Materiál:

Ocel

• Stojan na vrtačku z hliníkových tlakových odlitků s CNC frézovanými vodítky a uložením
• Hlava výložníku s holubičím vedením, kterou lze natočit až o 90° doleva (k dispozici je kroužek stupnice s rozlišením 1°)
• to umožňuje úhlové vrtání a všestranné frézování
• Vysoce redukovaný ozubený posuv s vratnou pružinou pro skvělý cit při malé námaze.
• Praktický ukazatel hloubky vrtání s nastavitelným koncovým dorazem (maximální pracovní zdvih 40 mm)
• se systémem 20 mm vhodný pro vrtací a frézovací stroje MICROMOT.
• POZNÁMKA:
  • výkyvnou hlavu lze otočit pouze doleva (při pohledu směrem k vrtacímu stojanu - viz foto 2 + 4)
  • k otočení je třeba povolit 2 šrouby s vnitřním šestihranem v zadní části otočné hlavy (nástroj je součástí dodávky) - viz foto 3
• technické údaje:
  • masivní, tvrdě chromovaný ocelový sloupek výška 280 x průměr 20 mm
  • Vnitřní průmět sloupku do středu nástroje: 140 mm
  • Rozměry stolu: hloubka stolu 220 x šířka, čelně frézovaný s paralelním dorazem a stupnicí
  • Otvory se závitem pro upevnění souřadnicového stolu MICRO KT 70 (příslušenství) a otvory pro přišroubování stojanu na vrtačku k podstavci
  • uzamykatelný doraz se stupnicí
  • maximální pracovní zdvih 40 mm

Chybí mapování datového pole nebo vyhledávací hodnota
n.a.

MICROMOT Vrtací stojan MB 200 28600. Hlava výložníku s frézovaným rybinovým vedením je otočná až o 90° (se stupnicí). Umožňuje šikmé vrtání a mnohostranné frézování. Lehce ovladatelný hřebenový posuv s vratnou pružinou. S praktickým hloubkovým dorazem s možností nastavení max. do 40 mm. 20 mm objímka pro upnutí frézovacích a vrtacích strojů MICROMOT. Masivní pochromovaný ocelový sloup (280 x 20 mm). Vyložení osy stroje od sloupu je 140 mm. Rovinně frézovaný stůl (220 x 120 mm) s paralelním dorazem a stupnicí. Upevňovací otvory v základní desce na přišroubování např. MICRO křížového stolu KT 70. Otvory též na upevnění stojanu k pracovní desce. Hmotnost 2,2 kg. Konstruktéři ze společnosti Proxxon preferují tlakový odlitek hliníku. Ušlechtilý, nerezavějící, odolný materiál. Vedení je vyrobeno na našich ultra-moderních CNC řízených strojích (frézováno, soustruženo atd.). Dokonalá přesnost !

Vrtná souprava MICROMOT MB 200
