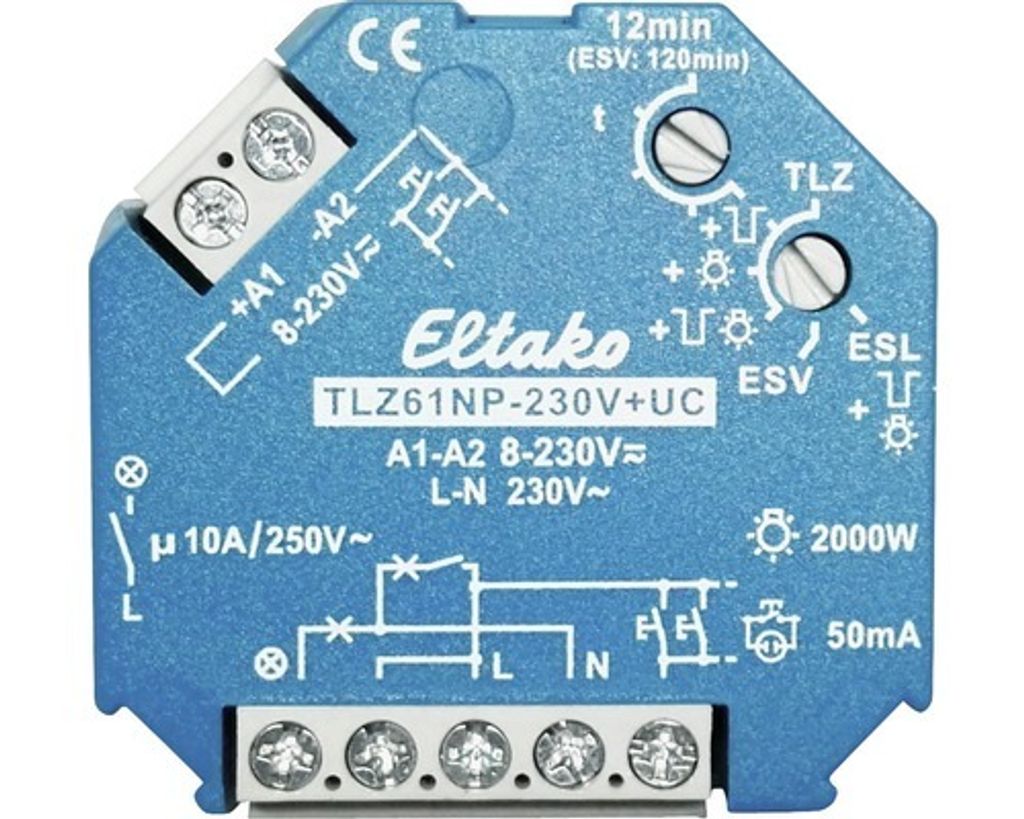

ELTAKO Časový spínač schodišťového osvětlení, 230 V + UC, 1 spínací kontakt, bez potenciálu, 10 A/250 VAC, 1 ks.

Eltako Schodišťový časový spínač TLZ61NP-230V+UCVýrobce:EltakoOznačení:Schodišťový časový spínač 8-230VUC,1S,16ATyp:TLZ61NP-230V+UCFunkce:elektronický s předvolbou vypnutíTyp montáže:





Počet kontaktů jako rozpínacích:1Řídicí napětí 1:230 VTyp řídicího napětí 1:ACFrekvence řídicího napětí 1:50 HzŘídicí napětí 2:8.


.230 VTyp řídicího napětí 2:AC/DCJmenovitý spínací proud:10 AZpoždění uvolnění:1...







12 min Tlačítkovýžhavicí proud:50 mATyp obvodu:3 a 4vodičový obvodPředběžné varování vypnutí:blikáníVolba funkce proudového rázu:neNásledné spínání:spínané + trvalé světlo + časové prodlouženíNapájecí napětí:250 VTyp napájecího napětí:ACMax.
Zatížení žárovky:2000 WMax.
Zatížení zářivky: 1000 VAMax.
Zatížení zářivky (duo obvod):1000 VAMax.
Zatížení zářivky (paralelní kompenzace): 500 VAMax.




Spínací výkon LED:200 WSpotřeba energie:0,7 W Eltako TLZ61NP-230V+UC časovač schodišťového osvětlení: další podrobnosti 1 NO kontakt není bezpotenciálový 10A/250V AC, 230V LED žárovky do 600W, ESL do 200W, žárovky do 2000W. Předběžné upozornění na vypnutí a možnost trvalého zapnutí světla tlačítkem. Ztráta v pohotovostním režimu pouze 0,7 W. S optimalizací ESL. Pro zapuštěnou montáž. délka 45 mm, šířka 45 mm, hloubka 18 mm. Spínání s nulovým křížením kontaktů pro ochranu kontaktů a světel. Díky použití bistabilního relé nedochází ke ztrátě výkonu cívky ani k jejímu zahřívání ani při zapnutí. Po instalaci vyčkejte na krátkou automatickou synchronizaci před připojením spínané zátěže k síti. Ovládací, napájecí a spínací napětí 230 V. Navíc s galvanicky odděleným univerzálním ovládacím napětím 8..230V UC. Nastavení času 1 až 12 minut. Proud žhavicích svítidel až 50mA, v závislosti na zapalovacím napětí žhavicích svítidel. Pro 3 a 4vodičové obvody, lze spínat za sebou, s půdním osvětlením pro 4vodičové obvody. Automatická detekce typu obvodu. Po výpadku napájení se osvětlení znovu zapne, pokud ještě neskončila časová prodleva. Pokud je zapnuto předběžné upozornění na vypnutí, osvětlení bliká přibližně 30 sekund před vypršením časového limitu a celkem 3krát ve stále kratších intervalech. Pokud je zapnuto trvalé osvětlení tlačítky, lze nastavit trvalé osvětlení na dobu delší než 1 sekunda, které se po 60 minutách automaticky vypne, nebo jej lze vypnout tlačítky na dobu delší než 2 sekundy. Pokud je zapnuto trvalé světlo tlačítek a předběžné upozornění na vypnutí, je předběžné upozornění na vypnutí vydáno až po vypnutí trvalého světla. Pokud jsou úsporné žárovky ESL zapnuty celé nebo jejich část, pak nastavte na spodním otočném spínači předběžné varování před vypnutím s tlačítkovým trvalým světlem ESL. Během první sekundy po zapnutí nebo opětovném zapnutí lze krátkým stisknutím tlačítka až třikrát prodloužit čas pro funkce TLZ (čerpání). Každé stisknutí tlačítka přidá 1 čas k nastavenému času. Možnost přepnutí na funkci ESV, impulsní spínač se zpožděním uvolnění až 120 minut. V této funkci se systém automaticky vypne po uplynutí nastavené doby zpoždění, pokud nebyl vydán příkaz k ručnímu vypnutí. Pokud je ve funkci ESV nastavena minimální doba zpoždění, vypne se zpoždění uvolnění a aktivuje se normální funkce impulsního spínače ES.

Dodává se s: Eltako schodišťový časový spínač 8-230VUC,1S,16A TLZ61NP-230V+UC, Balení: 1 ks, EAN: 4010312400739

• 1 spínací kontakt není bezpotenciálový (10 A/250 V AC)

  • Zátěže: 230V LED žárovky do 600W, ESL do 200W, žárovky do 2000W


  • Ztráty v pohotovostním režimu: pouze 0,7 W


• Rozměry (pro vestavbu): délka 45 mm, šířka 45 mm, hloubka 18 mm

Spínání kontaktů probíhá v nulovém průchodu, aby se šetřily kontakty a žárovky. Díky použití bistabilního relé nedochází ani ve zapnutém stavu ke ztrátám výkonu cívky a tím ani k jejímu zahřívání. Po instalaci je třeba počkat na automatickou krátkou synchronizaci, než se připojený spotřebič zapojí do sítě. Lze zapnout předběžné varování před vypnutím a trvalé osvětlení tlačítka. S optimalizací ESL. Řídicí, napájecí a spínací napětí 230 V. Navíc s galvanicky odděleným univerzálním řídicím napětím 8–230 V UC. Nastavení času 1 až 12 minut. Proud žhavicí lampy až 50 mA, v závislosti na zapalovacím napětí žhavicích lamp. Pro 3- a 4-vodičové obvody, zapojitelné za spínač, s

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Funkce elektronicky s předběžnou výstrahou vypnutí, Druh montáže Pod omítku, Vestavná hloubka 18 mm, Počet kontaktů jako spojovací kontakty 1, Řídicí napětí 1 230 V, Druh řídicího napětí 1 AC, Frekvence řídicího napětí 1 50 Hz, Řídicí napětí 2 8..230 V, Druh řídicího napětí 2 AC/DC, Jmenovitý spínací proud 10 A, Zpoždění reverze 1..12 min, Tlačítko doutnavkového proudu 50 mA, Druh spínání 3 a 4vodičové spínání, Předběžná výstraha vypnutí mihotat, Volitelná funkce proudového rázu ne, Napájecí napětí 250 V, Druh napětí, napájecí napětí AC, Max. zatížení žárovky 2000 W, Max. zatížení zářivkového svítidla 1000 VA, Max. spínací výkon LED 200 W, Příkon 0,7 W

1 NO kontakt není bezpotenciálový 10A / 250V AC, žárovky do 2000 W, ESL a LED žárovky do 200 W, možnost zapnutí předběžného varování vypnutí a trvalého osvětlení tlačítkem. Ztráta v pohotovostním režimu pouze 0,7 W. S optimalizací ESL. Pro zapuštěnou montáž. délka 45 mm, šířka 45 mm, hloubka 18 mm. Spínání s nulovým křížením kontaktů pro ochranu kontaktů a světelných zdrojů. Zejména se tím prodlužuje životnost úsporných žárovek. Použití bistabilního relé znamená, že ani při zapnutí nedochází ke ztrátě výkonu cívky nebo jejímu zahřívání. Hlavní vlastnosti Funkce Typ Časový spínač Počet pólů 1P Barva výrobku Modrá Energie Vstupní střídavé napětí 250 V Hmotnost a rozměry Šířka 45 mm Hloubka 18 mm Výška 45 mm

Eltako TLZ61NP-230V+UC Časovač osvětlení schodiště, 1 rozpínací kontakt, 10A (61100301)
