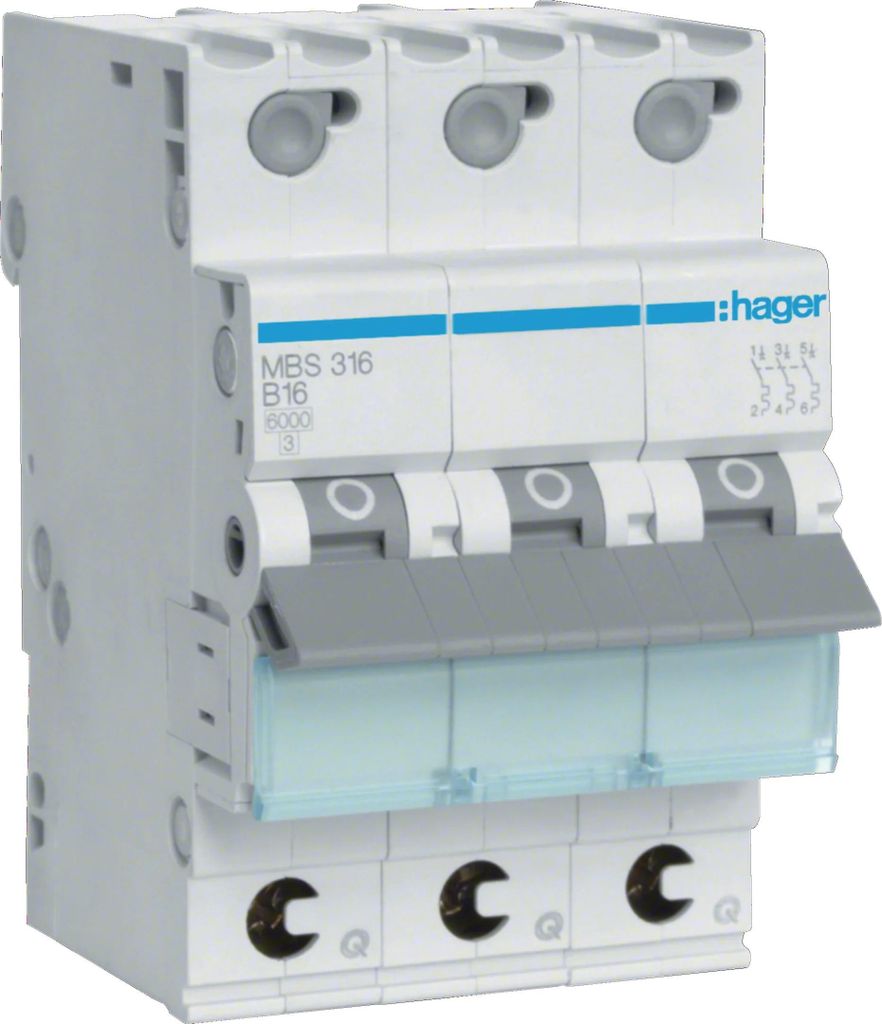

Hager MBS316, Typ B

Jistič 3pólový 6 kA charakteristika B 16 A Quick Connect 3 moduly

Jistič s QuickConnect svorkou podle DIN EN 60898-1 (VDE 0641 část 11), na výstupu do 16 A a na vstupu pro zapojení do 63 A, s časově zpožděným tepelným spouštěčem pro ochranu proti přetížení a elektromagnetickým spouštěčem pro ochranu proti zkratu. Vhodný pro dodatečnou montáž přídavných zařízení. Možnost popisu přímo na zařízení a jednotlivé vyjmutí z fázového svazku pomocí odemknutí rychlého upevnění na lištu.

Detaily: - Číslo výrobce: MBS316 - Číslo typu výrobce: MBS316

Stanovený proud:

16 A

Model:

Typ B

Počet pólů:

3

Množství modulů (max):

3 modul/moduly

Provozní rozsah teplot (T-T):

-25 - 60 °C

Rozsah teplot při skladování (T-T):

-25 - 80 °C

Šířka:

52,5 mm

Hloubka:

70 mm

Výška:

83,4 mm

Hager Miniaturní jistič MBS316Výrobce:HagerOznačení:Miniaturní jistič 3p.






B-16A,6kA,3M QCTyp:MBS316Instalační hloubka:70 mmVypínací charakteristika:BPočet pólů (celkem):3Počet pólů s pojistkou:3Jmenovitý proud:16 AJmenovité napětí:




jmenovitéizolační napětí Ui:500 VJmenovité impulzní výdržné napětí Uimp:4 kVTyp napětí:ACJmenovitá vypínací schopnost Icn podle EN 60898 při 400 V:6 kAFrekvence:50..








60 HzTřída energetického omezení:3Montáž pod omítku:anoPřipojení nulového vodiče:neKategorie přepětí:3Stupeň znečištění:2Možnost přídavných zařízení:anoŠířka v jednotkách dělení:3Třída ochrany (IP):IP20Teplota okolí při provozu:-25...






70 °CPřipojitelný průřez vodiče vícevodičový:1..25 mm²Připojitelný průřez vodiče jednovodičový:1..35 mm²Nevýbušný:ne Miniaturní jistič Hager MBS316: další podrobnosti Miniaturní jistič 3pólový 6kA B charakteristika 16A Rychlé připojení 3 modulů. Miniaturní jistič se svorkou QuickConnect podle DIN EN 60898-1 (VDE 0641 část 11), na výstupním obvodu do 16 A a na vstupním obvodu pro přípojnice do 63 A, s časově zpožděnou tepelnou spouští pro ochranu proti přetížení a elektromagnetickou spouští pro ochranu proti zkratu. Vhodné pro dodatečnou montáž dalších zařízení. Možnost označení přímo na přístroji a individuálního vyjmutí ze systému fázových přípojnic odjištěním rychloupínací lišty top hat.

Dodává se s: Hager miniaturní jistič 3p. B-16A,6kA,3M QC MBS316, Balení: 1 ks, EAN: 3250614314889

Miniaturní jistič se svorkou QuickConnect podle DIN EN 60898-1 (VDE 0641 část 11):2003-12, EN 60898-1:2003, EN 60898-1, pr A1:2003, do 16 A ve výstupním obvodu a do 63 A ve vstupním obvodu pro přípojnice. Ochrana proti náhodnému dotyku podle IP2x DIN VDE 0106 část 100 se symbolem VDE. LS s časově zpožděnou tepelnou spouští pro ochranu proti přetížení a elektromagnetickou spouští pro ochranu proti zkratu. Vhodné pro dodatečnou montáž přídavných zařízení, možnost označení přímo na přístroji a individuální vyjmutí ze systému fázových přípojnic odjištěním rychloupínací lišty horního klobouku.

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Vestavná hloubka 70 mm, Charakteristika inicializace B, Počet pólů (celkem) 3, Počet zajištěných pólů 3, Jmenovitý proud 16 A, Jmenovité napětí 400 V, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 4 kV, Druh napětí AC, Frekvence 50..60 Hz, Třída omezení energie 3, Montáž pod omítku ano, Spínaný neutrální vodič ne, Kategorie přepětí 3, Stupeň znečištění 2, Možná doplňková zařízení ano, Šířka v jednotkách dělení 3, Krytí (IP) IP20, Chráněno proti výbuchu ne

Miniaturní jistič 3pólový 6kA typ B 16A Quick Connect 3 moduly Hlavní vlastnosti Energie Jmenovitý proud 16 A Hmotnost a rozměry Šířka 52,5 mm Hloubka 70 mm Výška 83,4 mm Technické detaily Typ B Počet pólů 3 moduly Množství (max.) 3 moduly Provozní podmínky Rozsah provozních teplot 25 - 60 °C Rozsah skladovacích teplot 25 - 80 °C
