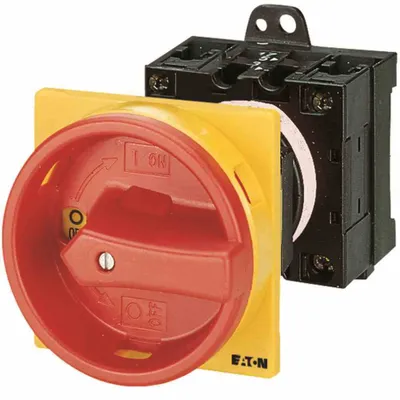

Hlavní vypínač I (G)/SVB - Bezpečnostní spínač 3-p 5,5kW T0-2-1/I1/SVB

Hlavní spínač Eaton T0-2-1/I1/SVBVýrobce: EatonOznačení: Hlavní spínač I(G)/SVBTyp: T0-2-1/I1/SVBProvedení jako hlavní spínač: anoProvedení jako spínač pro údržbu/opravu:




anoVerze jako bezpečnostní spínač:neVerze jako zařízení pro nouzové zastavení:anoVerze jako reverzační spínač:nePočet spínačů:1Max.



Jmenovité provozní napětí Ue při AC:690 VJmenovité provozní napětí:690 VJmenovitý trvalý proud Iu:20 AJmenovitý trvalý proud při AC-23, 400 V:13,3 AJmenovitý trvalý proud při AC-21, 400 V:



jmenovitý provozní výkon při AC-3, 400 V:5,5 kWJmenovitý krátkodobý výdržný proud Icw:0,32 kAJmenovitý provozní výkon při AC-23, 400 V:5,5 kWSpínací výkon při 400 V:









vhodnýpro montáž na podlahu:anoVhodný pro montáž zepředu se 4 otvory:neVhodný pro montáž zepředu uprostřed:neVhodný pro montáž do rozvaděče:




ne Vhodnépro mezilehlou montáž:neBarva ovládacího prvku:červenáProvedení ovládacího prvku:rotační pohon s dveřní spojkouUzamykatelný:anoTyp připojení hlavního obvodu:







Třídaochrany (IP), čelní strana:IP65Třída ochrany (NEMA):12Šířka:80 mmVýška:110 mmHloubka:137 mm Hlavní vypínač Eaton T0-2-1/I1/SVB:

další informace Hlavní vypínač, Rozsah: hlavní vypínač, vypínač údržby, vypínač oprav, Identifikátor typu: T0, Funkce STOP: funkce EMERGENCY STOP, s červenou otočnou rukojetí a žlutým zajišťovacím kroužkem, 3pólový, Uzamykatelnost: uzamykatelný v poloze 0, Stupeň krytí: IP65, Provedení: povrchová montáž, Úhel spínání: 90°, Jmenovitý provozní výkon AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Jmenovitý trvalý proud: Iu = 20 A, 2 jednotky, Normy a předpisy:

IEC/EN 60947, VDE 0660, IEC/EN 60204, odpojovač podle IEC/EN 60947-3 Dodává se s: - odpojovačem podle IEC/EN 60947-3: Eaton (Moeller) hlavní vypínač I(G)/SVB T0-2-1/I1/SVB, Balení: 1 ks, EAN: 4015082071479

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Provedení jako hlavní vypínač ano, Provedení jako spínač pro údržbu/opravu ano, Provedení jako bezpečnostní spínač ne, Provedení jako zařízení nouzového vypnutí ano, Provedení jako reverzní spínač ne, Počet spínačů 1, Max. jmenovité provozní napětí Ue při AC 690 V, Jmenovité provozní napětí 690 V, Jmenovitý trvalý proud Iu 20 A, Jmenovitý trvalý proud při AC-23, 400 V 13,3 A, Jmenovitý trvalý proud při AC-21, 400 V 20 A, Jmenovitý provozní výkon při AC-3, 400 V 5,5 kW, Jmenovitá odolnost proti krátkodobému proudovému zatížení Icw 0,32 kA, Spínací jmenovitý proud při 400 V 5,5 kW, Podmíněný jmenovitý zkratový proud Iq 6 kA, Počet pólů 3, Volitelný pohon motoru ne, Integrovaný pohon motoru ne, Napěťová spoušť volitelně ne, Provedení zařízení Kompletní zařízení ve skříni, Vhodné pro podlahové upevnění ano, Vhodné pro čelní upevnění 4 otvory ne, Vhodné pro čelní upevnění centrálně ne, Vhodné pro montáž rozváděče ne, Vhodné pro mezistavbu ne, Barva ovládacího prvku červená, Zablokovatelné ano, Druh připojení, okruh hlavního proudu Š roubová přípojka, S předmontovanou kabeláží ne, Krytí (IP), čelní strana IP65, Třída ochrany (NEMA) 12, Šířka 80 mm, Výška 110 mm, Hloubka 137 mm

Popis Hlavní vypínač Struktura Technické údaje: Připojení (komponenty): Motiv potisku: OFF/ON Provedení: Hlavní spínač Povrchová montáž Typ ovládání: Nouzové zastavení Otočný spínač Barva krytu/tlačítka: Žlutá, červená Funkce (spínač/tlačítko): Západka Velikost závitu: M3,5 Obsah: 1 ks Výkon: 6,5 kW Typ montáže: Povrchová montáž Počet pólů: 3 Rozměry výrobku, šířka: 80 mm Rozměry výrobku, výška: 137 mm Rozměry výrobku, hloubka: 75 mm Typ spínače/tlačítka (kategorizace): Spínací napětí: 690 V Spínací proud (max.): 20 A Úhel spínání: 1 x 90° Stupeň krytí: IP65 Teplota (max.): +50 °C Teplota (min.): -25 °C Typ (typ výrobce): Spínací napětí: 690 V Spínací proud (max.): 20 A Úhel spínání: 1 x 90° Stupeň krytí: IP65 Teplota (max.): +50 °C Teplota (min.): -25 °C Typ (typ výrobce): -25 °C T0-2-1/I1/SVB

Technická data: - Barva: červená/žlutá - Připojení: šrouby - Funkce: západka - Počet pólů: 3 - Spínací napětí: 690 V/AC - Spínací proud: 25 A - Stupeň krytí: IP65 - Typ výrobku: vačkový spínač - Teplotní rozsah: -25 °C - 70 °C

Eaton T0-2-1/I1/SVB Elektrický přepínač 3P červený - bílý - žlutý (207147)

Hlavní vypínač, Rozsah: Hlavní vypínač, vypínač údržby, vypínač oprav, Identifikátor typu: T0, Funkce STOP: Funkce nouzového zastavení, s červenou otočnou rukojetí a žlutým zajišťovacím límcem, 3pólový, Možnost uzamčení: uzamykatelný v poloze 0, Stupeň krytí: IP65, Provedení: Povrchová montáž, Spínací úhel: 90°, Jmenovitý provozní výkon AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Jmenovitý trvalý proud: Iu = 20 A, 2 jednotky, Normy a předpisy: IEC/EN 60947, VDE 0660, IEC/EN 60204, odpojovač podle IEC/EN 60947-3
