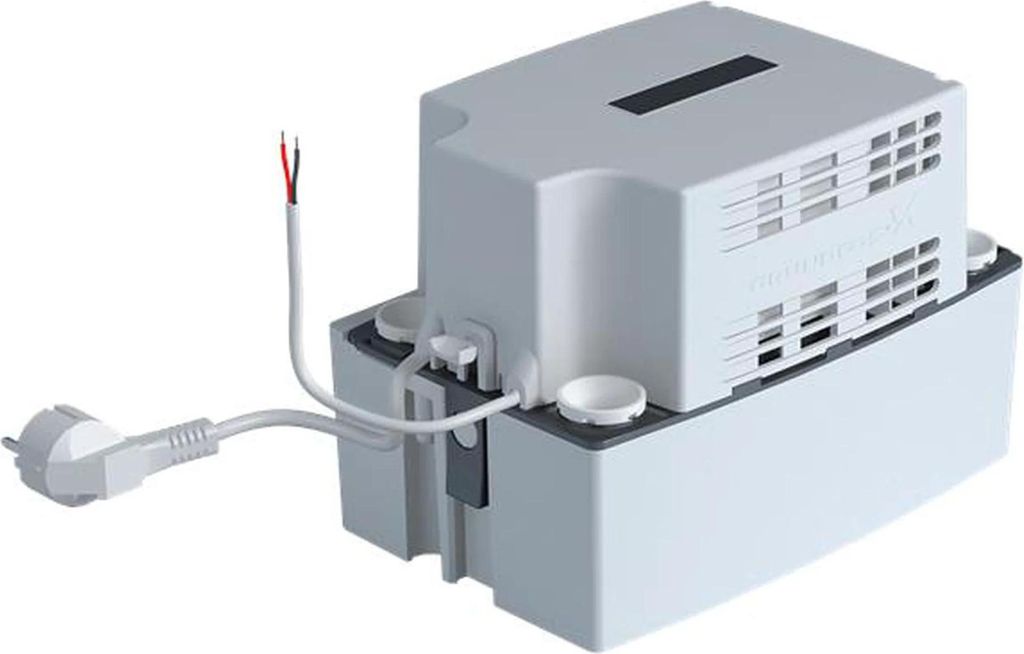

Zvedací jednotka kondenzátu GRUNDFOS CONLIFT1 230V 0,075kW 2m kabel

Grundfos Conlift 1 automatická jednotka pro zvedání kondenzátu

Jednotka pro automatické odčerpávání kondenzátu z kondenzačních kotlů a chladicích a klimatizačních jednotek.

Jednotka pro zvedání kondenzátu je připravena k zapojení a skládá se ze sběrné nádrže, čerpadla s přístupnou hydraulikou a dvou plovákových spínačů. Jeden plovákový spínač slouží k zapínání a vypínání. Druhý plovákový spínač je určen pro alarmový okruh. Poplachový kontakt je konstruován jako bezpotenciálový přepínací kontakt (normálně sepnutý/normálně rozepnutý).

Součástí dodávky je připojovací kabel se zástrčkou Schuko a kabel alarmu, každý o délce 1,7 m. Součástí dodávky je také 6 m dlouhá tlaková hadice, standardně integrovaná zpětná klapka, přívodní a výstupní konektory a instalační materiál pro montáž na podlahu nebo na stěnu.

Jednotku pro zvedání kondenzátu Conlift 1 lze rozšířit na verzi Conlift 2 vložením desky s deskami plošných spojů pro alarm (č. položky 97936209, viz příslušenství)

Grundfos CONLIFT1 Kondensathebeanlage, 230V, 0,075kW, 2m Kabel, 97936156

Kondensathebeanlage zum automatischen Fördern von Kondensat aus Brennwertkesseln sowie aus Kühl- und Klimageräten.

Die Hebeanlage ist steckerfertig ausge-
führt und besteht aus Sammelbehälter,
Pumpe mit zugänglicher Hydraulik sowie
zwei Schwimmerschaltern. Der erste
Schwimmer dient zum Ein- und
Ausschalten. Der zweite Schwimmer
für die Alarmschaltung. Der
Alarmkontakt ist als potentialfreier
Wechselkontakt (Öffner/Schließer)
ausgeführt.

Der Lieferumgang beinhaltet ein Anschlusskabel mit Schukostecker sowie ein Alarmkabel mit je 1,7 m Länge. Weiterhin im Lieferumfang enthalten sind 6 m Druckschlauch, ein serienmäßig integrierter Rückflussverhinderer, Zu- und Ablaufanschlussstücke sowie das Monatagematerial für bodenstehende oder
wandhängende Installation.

Fördermedium:
Maximum liquid temperature: 50° °C
Dichte: 998.2 kg/m³

Technische Daten:
Prüfkennzeichen auf dem Typenschild: VDE, GOST

Installation:
Anschluss Saugstutzen: 18-30
Anschluss Druckstutzen: 8-10

Elektrische Daten:
Leistungsaufnahme P1: 75 W
Netzfrequenz: 50 Hz
Bemessungsspannung: 1 x 230 V
Bemessungsstrom: 0.65 A
Schutzart (gemäß IEC 34-5): IP24
Wärmeklasse (IEC 85): F
Kabellänge: 1.7 m
Art des Kabelsteckers: SCHUKO

Behälter:
Gesamtvolumen des/der Behälter(s): 2.65 l

Sonstiges:
Nettogewicht: 4.1 kg
Dänische VVS Nr.: 385651100
Finische LVI Nr.: 4965326
Norwegische NRF Nr.: 9045396



Podrobnosti o produktu:

• Materiál: plast
• Zvedací jednotka kondenzátu pro automatické odčerpávání kondenzátu z kondenzačních kotlů a chladicích a klimatizačních jednotek
• Zvedací systém je navržen tak, aby byl připraven k zapojení
• Zvedací systém se skládá ze sběrné nádrže, čerpadla s přístupnou hydraulikou a dvou plovákových spínačů
• s vnitřním plovákem
• první plovák slouží k zapínání a vypínání, druhý ke spínání alarmu
• Poplachový kontakt je navržen jako bezpotenciálový přepínací kontakt (normálně sepnutý/normálně rozepnutý)
• Připojovací kabel se zástrčkou Schuko a alarmový kabel po 1,7 m
• 6 m dlouhá tlaková hadice, standardně integrovaná zpětná klapka a vstupní a výstupní konektory
• Možnost montáže na stěnu i na podlahu
• Max. Dodávaná výška5,70 m
• Objem nádrže2,65 l
• max. objem čerpadla588,00 l/h

Rozsah dodávky:

• Drenážní čerpadlo Grundfos Conlift1 97936156

Čerpadlo kondenzátu Grundfos CONLIFT 1 97936156
n.a.

pro automatické čerpání kondenzátu z kondenzačních kotlů a chladicích a klimatizačních jednotek - připraven k připojení pomocí 1,7 m síťového kabelu a zástrčky - plovákový spínač pro automatický provoz - jeden plovák pro zapnutí a vypnutí a samostatný plovák pro alarmový obvod - alarmový kontakt je navržen jako bezpotenciálový přepínací kontakt (NC/NO kontakt) - 1,7 m dlouhý alarmový kabel - integrovaný a odstupňovaný zpětný ventil (s vnějším průměrem 8/10 mm) - 6 m tlaková hadice (vnitřní průměr 10 mm) - odstupňovaný vstupní adaptér (19 - 32 - 40 mm) - výstupní adaptér DN 40 pro připojení k odbočce HT - upevňovací materiál
