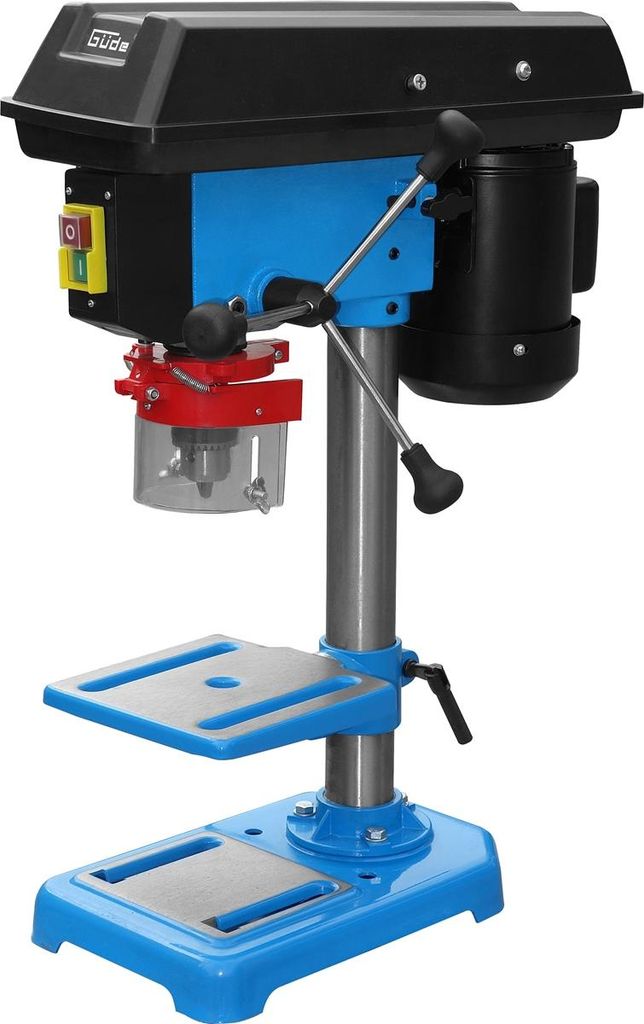

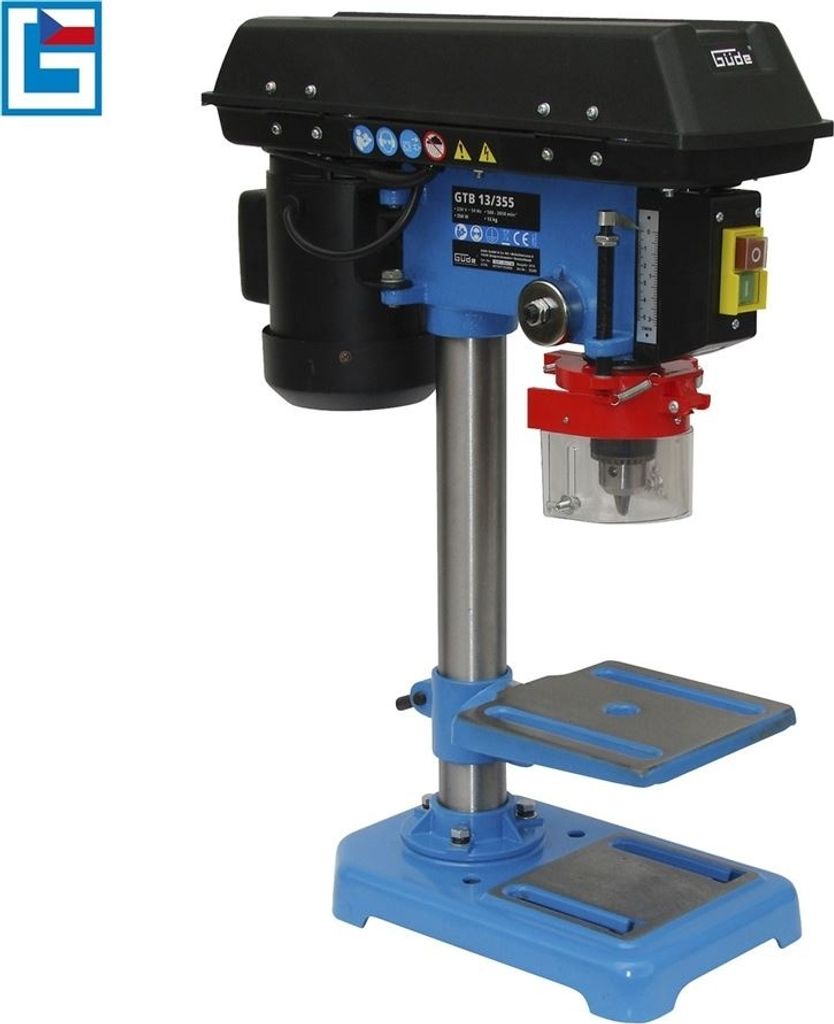

Stolní Vrtačka Gtb 13/355

Praktická stolní vrtačka, určená k vrtání kovů, dřeva nebo plastů v podmínkách domácích dílen.

5 rychlostních stupňů otáčení vřetena (-> 580/850/1.220/1.650/2.650/min.; manuální nastavení pomocí řemenic), vrtací hlavička pro nástroje a vrtáky pr. 1 - 13 mm (-> házivost: < 0,02 mm).

Motor 350 W/P1 (-> 1.400 ot./min., typ provozu: S1), vypínač v ochranném pouzdru, 2 m přípojný elektrický kabel H05 VV-F.

Konstrukce: hliníkové řemenice (2), vřeteno s přesnými kuličkovými ložisky, nastavitelný hloubkový doraz, sklopný pracovní stůl (-> rozsah: ± 45°; rozměry d x š: 165 x 165 mm; s drážkami pro upevnění svěráku), kompaktní základní deska (-> rozměry d x š: 300 x 190 mm, včetně vývrtů pro stacionární upevnění vrtačky).

Celkové rozměry (d x š x v): 430 x 200 x 600 mm, hladina akustického výkonu LWA: 75 dB (A), elektrická ochranná třída: IP 20.

Doporučené příslušenství: strojní svěrák GÜDE 75 mm (38318), vložky do T-drážek (38307).

Přípojka	230 Volt50 Hz
Přípojka	230 Volt50 Hz
Výkon motoru	350 W
Posuv vřetena	50 mm
Vyložení	105 mm
Otáčky vřetena	580 - 2650 ot./min.
Počet rychlostí	5
Sklíčidlo	1 - 13 mm
Šířka sestaveného zařízení v mm	245
Výška sestaveného zařízení v mm	580
Délka sestaveného zařízení v mm	435

Vybavení: Pohon klínovým řemenem, nastavení otáček pomocí stupňovité řemenice Systém napínání klínového řemene Vrtací vřeteno s kuličkovými ložisky Sklíčidlo vrtáku s ozubeným věncem 1,5 -13 mm Kuželové sklíčidlo vrtáku B16 Velikost vrtacího stolu 160 x 160 mm Výškově nastavitelný vrtací stůl s možností naklápění +/- 45° a otáčení o 360° Nastavitelný hloubkový doraz pro přesné vrtání Max. Vzdálenost mezi vrtacím sklíčidlem a stolem 175 mm Max. Max. vzdálenost mezi sklíčidlem vrtačky a základnou 255 mm Velikost stojanu 190 x 300 mm s otvory s drážkami pro upevnění svěráku Sklopný kryt proti třískám Vypínač s uvolněním nulového napětí Technické údaje Síťové napětí: 230 V Frekvence: 50 Hz Třída ochrany: I Výkon motoru (P1): 350 W Zdvih vřetena: 50 mm Otáčky vřetena: 580 - 2650 min-1 Počet kroků: 5 Vysunutí: 105 mm maximální šířka upnutí sklíčidla vrtáku: 13 mm min. Šířka upnutí sklíčidla vrtáku: 1,5 mm Kužel sklíčidla vrtačky: B16 max. Ø vrtáku do oceli: 13 mm Rozměry stolu ŠxH: 160 x 160 mm Základní deska ŠxD: 190 x 300 mm Průměr sloupu: 46 mm Délka připojovacího kabelu: 2 m Typ kabelu: H05VV-F Specifikace hodnoty hluku LWA: 75 dbA Délka: 430 mm Šířka: 200 mm Výška: 600 mm Čistá hmotnost: 13 kg Hrubá hmotnost: 15 kg Typ výrobce: 55200 EAN kód: 4015671552006

Stolní vrtačka GÜDE GTB 13/355 Robustní a těžká konstrukce, stolní vrtačka navržená pro přesnost, protože vřeteno vrtačky je uloženo v kuličkových ložiscích. Pohon klínovým řemenem, nastavení otáček pomocí stupňovité řemenice Systém napínání klínového řemene Vrtací vřeteno uložené na kuličkovém ložisku Sklíčidlo vrtáku s ozubeným věncem 1,5 13 mm Kužel sklíčidla B16 Velikost vrtacího stolu 160 x 160 mm Výškově nastavitelný, +/ 45° naklápěcí a 360° otočný vrtací stůl Nastavitelný hloubkový doraz pro přesné vrtání Max. Max. vzdálenost sklíčidla vrtáku od stolu 175 mm Max. vzdálenost sklíčidla vrtáku od stojanu 175 mm Max. vzdálenost vrtacího sklíčidla od stojanu 255 mm Rozměr stojanu 190 x 300 mm s otvory s drážkami pro montáž do svěráku Výklopný kryt třísek Vypínač s nulovým vypnutím Technická data: Síťové napětí: 230 V Frekvence: 50 Hz Třída ochrany: I Výkon motoru (P1): 350 W Zdvih vřetena: 50 mm Otáčky vřetena: 580 2650 min-1 Počet stupňů: 5 Hrdlo: 105 mm Max. šířka upnutí sklíčidla vrtáku: 13 mm Min. šířka upnutí sklíčidla vrtáku: 1,5 mm Šířka upnutí sklíčidla vrtačky: 1,5 mm Kužel sklíčidla vrtačky: B16 Max. vrtací Ø oceli: 13 mm Rozměry stolu ŠxD: 160 x 160 mm Základní deska ŠxD: 190 x 300 mm Průměr sloupu: 46 mm Délka připojovacího kabelu: 2 m Typ kabelu: H05VV-F Hlučnost LWA: 75 dbA Rozměry. Délka: 430 mm Šířka: 200 mm Výška: 600 mm Hmotnost: 13 kg
