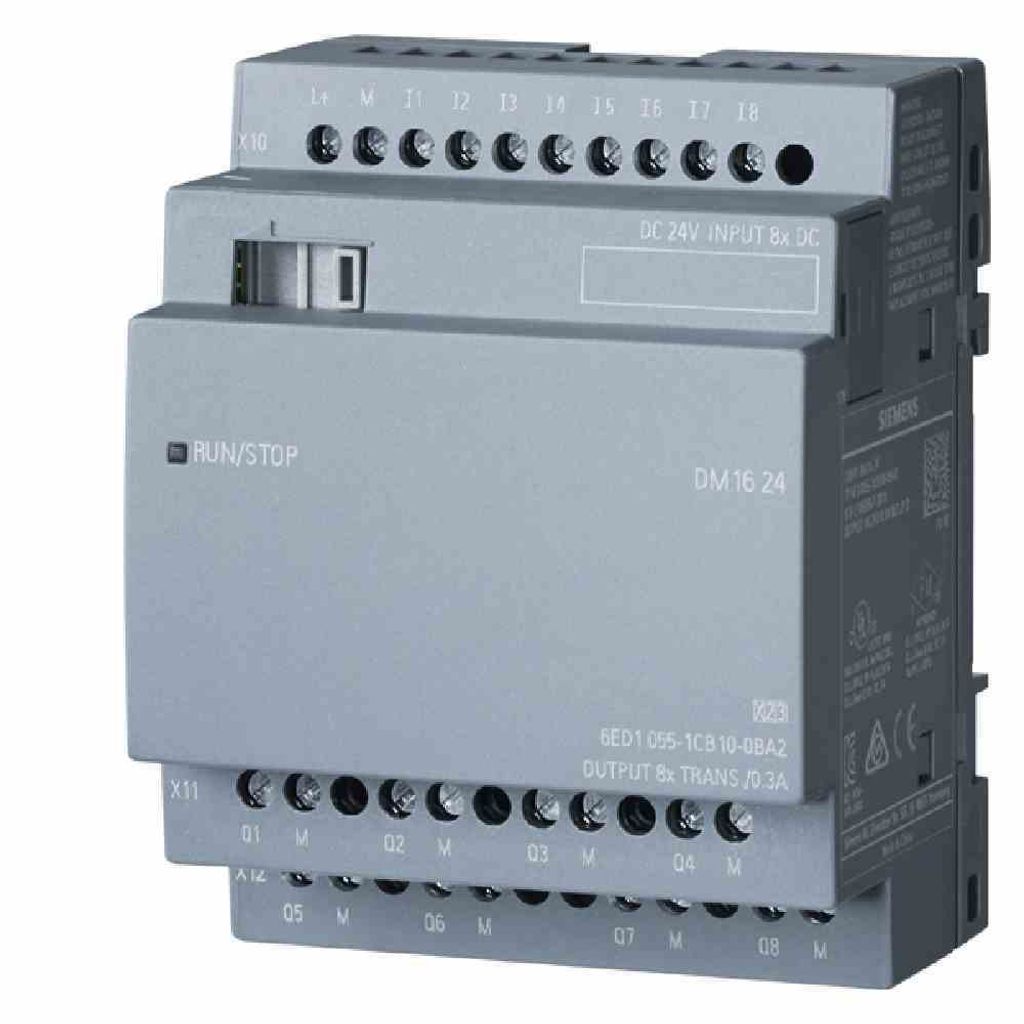

Siemens 6ED1055-1CB10-0BA2, Digitální, Vstup/výstup, 8 kanály/kanálů, 4 kanály/kanálů, 4 kanály/kanálů, Napájení systému

Typ modulu:

Digitální

Směr signálu:

Vstup/výstup

Počet kanálů:

8 kanály/kanálů

Počet kanálů digitálního vstupu:

4 kanály/kanálů

Počet kanálů digitálního výstupu:

4 kanály/kanálů

Účel:

Napájení systému

Barva:

Šedá

Kompatibilní produkty:

LOGO! 8

Stejnosměrné vstupní napětí:

24 V

Výška:

90 mm

Hmotnost:

227 g

Šířka balení:

93 mm

Hloubka balení:

108 mm

Výška balení:

75 mm

Hmotnost včetně balení:

227 g

Země původu:

Čína

Dodržování předpisů v oblasti udržitelnosti:

Ano

Siemens Dig.Industr. LOGO!8 DM16 24 Ex. modul 6ED1055-1CB10-0BA2Výrobce:Siemens Dig.Industr.Označení:LOGO!8



DM16 24 Erw.modul 4TE, 8DE/8DATyp:6ED1055-1CB10-0BA2Napájecí napětí při AC 50 Hz:0 VNapájecí napětí při AC 60 Hz:0 VNapájecí napětí při DC:20,4...






28,8 VTyp napájecího napětí:DCPočet digitálních vstupů:8Počet digitálních výstupů:8Digitální vstupy konfigurovatelné:anoDigitální výstupy konfigurovatelné:anoVstupní proud při signálu 1:2 mAPřípustné napětí na vstupu:0.



.28,8 VTyp vstupního napětí:DCTyp digitálního výstupu:TranzistorovýVýstupní proud:0,3 APřípustné napětí na výstupu:0.




.28,8 VTyp výstupního napětí:DCOchrana proti zkratu, dostupné výstupy:anoMožnost redundance:neTyp elektrického připojení:šroubové/pružinové připojeníDoba zpoždění změny signálu:1,5...









2 msVhodné pro bezpečnostní funkce:nePřidružená zařízení (Ex ia):nePřidružená zařízení (Ex ib):neKategorie ochrany proti výbuchu pro plyn:žádnáKategorie ochrany proti výbuchu pro prach:žádnáŠířka:71,5 mmVýška:90 mmHloubka:58 mm Siemens Dig.Industr. LOGO!8

DM16 24 rozšiřující modul 6ED1055-1CB10-0BA2: více informací LOGO! DM16 24 rozšiřující modul, SV/E/A: DC 24V/DC 24V/trans, 8 DE/8 DA, 4TE pro LOGO! 8 Rozšiřující moduly LOGO! umožňují velmi individuální rozšíření konfigurace LOGO! Základní zařízení LOGO! 8 lze rozšířit na 24 digitálních vstupů, 20 digitálních výstupů, 8 analogových vstupů a 8 analogových výstupů. K tomuto účelu je k dispozici deset různých rozšiřujících modulů, které umožňují přidání digitálních a analogových vstupů a výstupů s různým vstupním napětím.

Dodává se s: Siemens Dig.Industr. LOGO!8 DM16 24 rozšiřující modul 4TE, 8DE/8DA 6ED1055-1CB10-0BA2, Balení: 1 ks, EAN: 4034106029487

Popis Siemens LOGO! DM16 24 0BA2 Síťové propojení až 2 x 8 základních zařízení přes Ethernet Komunikace s řídicími jednotkami SIMATIC, panely SIMATIC a PC Slot pro SD kartu např. pro záznam dat Malý, výkonný a jednoduchý S LOGO! 8 uvádí Siemens na trh zcela novou generaci logických modulů. Splňuje téměř všechny požadavky zákazníků se zjednodušeným ovládáním Od ovládání osvětlení v domácnosti až po vzdálený přístup pomocí tabletů nebo chytrých telefonů a alarmů prostřednictvím SMS - řada logických modulů LOGO! si již získala mnoho uživatelů svým jednoduchým plánováním projektů a ovládáním. Divize průmyslové automatizace společnosti Siemens uvádí na trh s modulem LOGO! 8 zcela novou generaci zařízení. Všechna základní zařízení LOGO! 8 nyní nabízejí komunikaci přes Ethernet, více funkcí pro vzdálenou obsluhu a vzdálený přístup přes webový server a také jednoduchou konfiguraci komunikačních funkcí pomocí metody drag & drop. Malá konstrukce 72 milimetrů (4 HP) šetří místo v podružném rozváděči, zatímco šestiřádkový displej s 16 znaky na řádek a třemi ovladatelnými barvami pozadí poskytuje přehledné informace pro obsluhu s výraznými barvami signálu. Šestiřádkový externí textový displej s 20 znaky na řádek nabízí také čtyři funkční tlačítka a je připojen k základnímu zařízení prostřednictvím sítě Ethernet. Díky sedmi digitálním modulům, třem analogovým modulům a různým napájecím modulům lze zařízení LOGO! 8 podle potřeby rozšířit. K dispozici je přepínací modul pro nastavení sítě Ethernet a nový modul LOGO! 8 CMR pro alarmy a dálkové ovládání prostřednictvím SMS. Ten může také určovat polohu a provádět automatickou synchronizaci času prostřednictvím kanálu GPS. Monitorování a ovládání LOGO! 8 přes WLAN a internet je pro uživatele obzvláště snadné díky integrovanému webovému serveru. Webové stránky se zobrazením LOGO! a externího textového displeje lze zobrazit prostřednictvím všech běžných webových prohlížečů na PC, chytrých telefonech a tabletech. Nastavení se provádí pomocí softwaru LOGO! Soft Comfort V8 bez znalosti programování v HTML. LOGO! 8 je připojitelný k předchozím verzím. Programy lze přenést do softwaru LOGO! Soft Comfort V8 a snadno je rozšířit. Technické údaje: V případě potřeby je možné použít i jiné aplikace: Počet výstupů max.: 8 Počet vstupů max.: 8 Provozní napětí (rozsah): 20.4 V/DC až 28,8 V/DC Provozní napětí (počet): 24 V/DC Potlačení rádiového rušení: Podle EN 55011 (mezní třída B) Výrobní číslo: 6ED1055-1CB10-0BA2 Ochrana proti zkratu: Ano Typ montáže: Na horní lištu 35 mm, šířka 4 rozteče PLC komponent (kategorizace): Třída krytí: IP20 Typ (typ výrobce): Rozšiřující modul PLC: Okolní teplota (max.): 55 °C Okolní teplota (min.): 0 °C : Podle VDE 0631, schválení CSA, schválení UL, schválení FM, IEC 61131, VDE 0631, schválení pro stavbu lodí

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Napájecí napětí u AC 50 Hz 0 V, Napájecí napětí u AC 60 Hz 0 V, Napájecí napětí u DC 20,4..28,8 V, Druh napětí, napájecí napětí DC, Počet digitálních vstupů 8, Počet digitálních výstupů 8, Konfigurovatelné digitální vstupy ano, Konfigurovatelné digitální výstupy ano, Vstupní proud u signálu 1 2 mA, Přípustné napětí na vstupu 0..28,8 V, Druh vstupního napětí DC, Druh digitálního výstupu Tranzistor, Výstupní proud 0,3 A, Přípustné napětí na výstupu 0..28,8 V, Druh výstupního napětí DC, Zkratová ochrana, výstupy k dispozici ano, Schopnost redundance ne, Doba zpoždění při změně signálu 1,5..2 ms, Vhodné pro bezpečnostní funkce ne, Příslušný provozní prostředek (Ex ia) ne, Příslušný provozní prostředek (Ex ib) ne, Kategorie ochrany proti výbuchu pro plyn bez, Kategorie ochrany proti výbuchu pro prach bez, Šířka 71,5 mm, Výška 90 mm, Hloubka 58 mm

Rozšiřující modul LOGO! DM16 24, SV/E/A: DC 24V/DC 24V/trans, 8 DE/8 DA, 4TE pro LOGO! 8 Rozšiřující moduly LOGO! umožňují velmi individuální rozšíření konfigurace LOGO!. Základní zařízení LOGO! 8 lze rozšířit na 24 digitálních vstupů, 20 digitálních výstupů, 8 analogových vstupů a 8 analogových výstupů. K tomuto účelu je k dispozici deset různých rozšiřujících modulů, které umožňují přidání digitálních a analogových vstupů a výstupů s různým vstupním napětím. Technická data: - Provozní napětí: 24 V- - Montáž: 35 mm horní klobouková lišta, šířka 4 rozteče jednotek - Počet vstupů: 8 - Počet výstupů: 8 - Ochrana proti zkratu: Ano - Výstupní proud: 0,3 A - Třída ochrany: IP20 - Okolní teplota: -20...+55 °C - Rozměry (šxvxh): 71,5x90x58 mm

Siemens 6ED1055-1CB10-0BA2 Digitální a analogový I/O modul (6ED1055-1CB10-0BA2)
