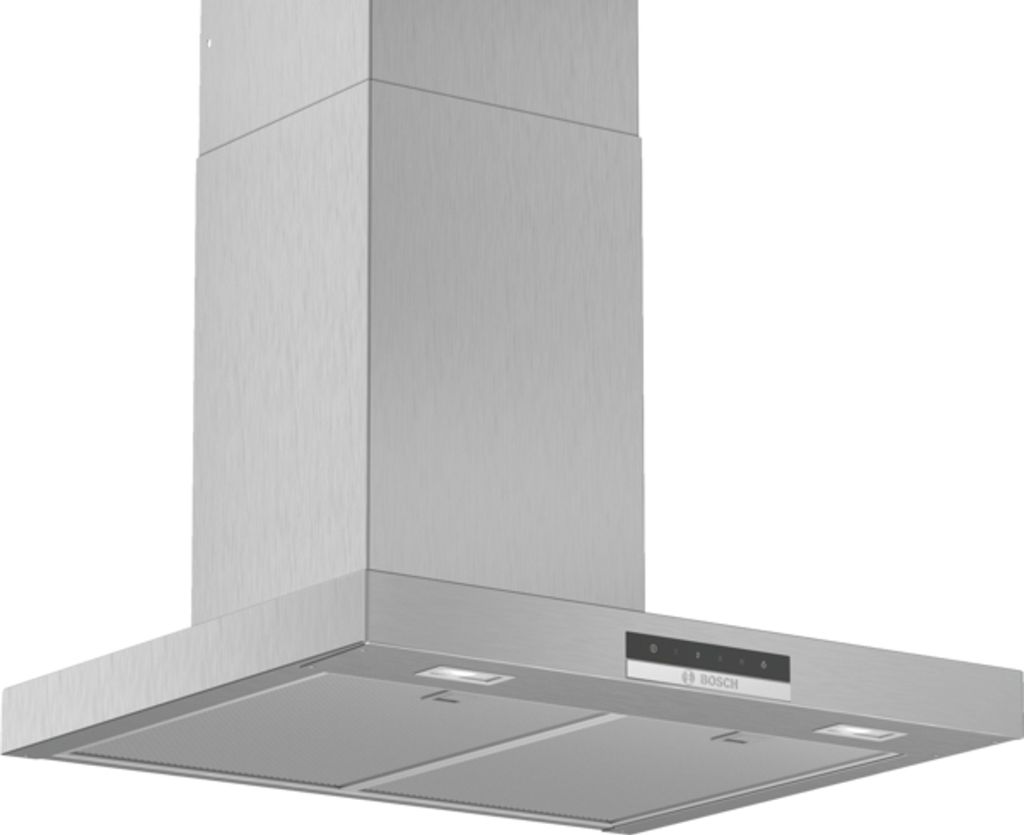

Digestoř BOSCH DWB66DM50 řady 4

POPIS ČLÁNKU

Bosch DWB66DM50, nástěnný kotel

Nejdůležitější informace

TECHNICKÉ ÚDAJE

Údaje o výrobku

- Skupina výrobků: Odsavač par
- Značka: Bosch
- Řada výrobků: Serie 4
- Mezinárodní objednací kód: DWB66DM50
- Číslo výrobku: DWB66DM50
- Číslo EAN: 4242005051038
- Barva spotřebiče: Nerezová ocel
- Barva krytu: Nerezová ocel
- Barva komínu: Nerezová ocel
- Uveďte materiál krytu: Nerezová ocel
- Typ konstrukce: Nástěnná
- Ovládání: Elektronické
- Provedení: Vestavné
- Typ instalace: Nástěnná
- Umístění ventilátoru: Motor v komíně
- Typ vzduchového kanálu: Přestavitelný
- Připojená zátěž: 220 W
- Pojistkové krytí: 10
- Napětí: 220-240 V
- Minimální napětí: 220 V
- Maximální napětí: 240 V
- Frekvence: 50; 60
- Minimální frekvence: 50
- Maximální frekvence: 60
- Délka připojovacího kabelu: 130.0 cm
- Typ zástrčky: Schuko-/Gardy.m.Uzemnění
- Výška zařízení: 53 mm
- Šířka zařízení: 600 mm
- Hloubka zařízení: 500 mm
- Výška zabaleného zařízení: 490 mm
- Šířka zabaleného zařízení: 650 mm
- Hloubka zabaleného výrobku: 730 mm
- Registrační číslo EPREL 2010: 167777
- Čistá hmotnost: 11.5 kg
- Hrubá hmotnost: 16,0 kg
- Výstup vzduchu: Ano
- Max. výška komína pro odvod vzduchu: 912 mm
- Min. výška komína pro odvod vzduchu: 583 mm
- Max. výška komína pro recirkulaci vzduchu: 1022 mm
- Min. výška komína pro recirkulaci vzduchu: 853 mm
- Třída energetické účinnosti (2010/30/EU): B
- Průměrná roční spotřeba energie: 48,1 kWh/rok (v kWh/rok na základě výsledků standardního testu za 24 hod. Skutečná spotřeba energie závisí na použití a umístění spotřebiče)
- Dynamická účinnost kapalin (2010/30/EU): 28,1
- Třída dynamické účinnosti kapalin (2010/30/ES): A
- Účinnost osvětlení (2010/30/ES): 69,1 lux/Watt
- Třída účinnosti osvětlení (2010/30/ES): A
- Účinnost tukového filtru (2010/30/EU): 85,4 %
- Třída účinnosti tukového filtru (2010/30/EU): B
- Max. Objem vzduchu: 368 m³/h
- Minimální průtok vzduchu: 238,1 m³/h
- Zesílený průtok vzduchu (2010/30/EU): 606,0 m³/h
- Hlučnost při max. otáčkách (2010/30/ES): 60 dB
- Hlučnost při min. otáčkách (2010/30/ES): 48 dB. Rychlosti (2010/30/ES): 48 dB
- Hlučnost dB: 60 dB(A) re 1 pW
- Hlučnost s polohou rychlého vaření (booster): 69 dB(A) re 1 pW
- Energeticky inteligentní spotřebič, může optimalizovat chování při spotřebě (2017/1369/EU): Ne
- Možnost bezdrátové komunikace: Ne
- Typ rozhraní pro ovládání: Ne
- Možnost dálkové aktualizace: Ne
- Možnost dálkové aktualizace pro údržbu: Ne
- Možnost hlasového ovládání: Ne
- Manuální ovládání: TouchControl
- Dálkové ovládání: Ne
- Počet ventilátorů: 1
- Celkový výkon ventilátoru: 215 W
- Max. Výkon ventilátoru - režim odváděného vzduchu: 368 m³/h
- Výkon ventilátoru při intenzivní úrovni - režim odváděného vzduchu: 605 m³/h
- Max. Výkon ventilátoru - režim recirkulace: 337 m³/h
- Výkon ventilátoru na intenzivní úrovni - režim recirkulace: 441 m³/h
- Účinnost osvětlení (2010/30/ES): Zapnuto / vypnuto
- Počet světelných zdrojů: 2
- Celková intenzita osvětlení: 242 luxů
- Materiál tukového filtru: Hliníkový omyvatelný
- Průměr výfukového hrdla: 120 / 150 mm
- Zpětná klapka: Ano
- Pachový filtr: Ne
- Počet nastavení rychlosti: 3 stupně ventilátoru a 1 intenzivní stupeň
- Typ ch světel: LED
- nulový: [DA, DE, FI, NO, SV]

DOKUMENTY

Rozměrové výkresy

Energetický štítek EU

Vlastnosti

Návod k obsluze

Návod k obsluze

INFORMACE O VÝROBCI

Informace o výrobci

Výrobce: BSH Hausgeräte GmbH
Adresa: Adresa: Carl-Wery-Straße 34, 81739 Mnichov, Německo
Elektronická adresa:

Komfortní ovládání DirectSelect s LED displejem Elektronické ovládání 3 úrovně výkonu a 1 intenzivní úroveň Intenzivní úrovně s automatickým resetem Možnost volby režimu odvádění vzduchu nebo recirkulace

Životní prostředí a bezpečnost Kovový tukový filtr, vhodný do myčky nádobí

Technické informace Pro montáž na stěnu nad varnou desku Pro režim recirkulace je nutná standardní recirkulační sada nebo recirkulační sada Clean Air Plus (zvláštní příslušenství)

Dimensions Exhaust air appliance dimensions (HxWxD): 635-965 x 600 x 500 mm Exhaust air spigot Ø 150 mm (Ø 120 mm enclosed) Recirculation appliance dimensions (HxWxD): 635-1075 x 600 x 500 mm Recirculation appliance dimensions with CleanAir Plus recirculation set (HxWxD):



délka přívodního kabelu: 1. Délka přívodního kabelu: 1.3 m se zástrčkou

Provozní režim a výkon Hodnoty hluku podle EN 60704-2-13 v režimu odváděného vzduchu: Max.




Normální úroveň: 60 dB(A) re 1 pW Intenzivní úroveň: 69 dB(A) re 1 pW Výkon ventilátoru v režimu odváděného vzduchu podle EN 61591: max. normální úroveň 368 m³/h, intenzivní úroveň 605 m³/h Při použití samostatně dodávané recirkulační sady Clean Air Plus (volitelné příslušenství) dosahuje váš spotřebič v režimu recirkulace následujících hodnot: Úroveň recirkulace: Max.


Normální provoz: 337 m³/h Intenzivní úroveň: 441 m³/h Hodnoty hluku pro recirkulovaný vzduch: Max.



Normální úroveň: 70 dB(A) re 1 pW Intenzivní úroveň: 74 dB(A) re 1 pW Třída energetické účinnosti: B )* Na stupnici od A+++ (velmi účinná) do D (méně účinná) Průměrná spotřeba energie: 48. Spotřeba energie: 0,5 %.






1 kWh/rok* Třída účinnosti ventilátoru: A* Třída účinnosti tukového filtru: B* Třída účinnosti osvětlení: A* Minimální/maximální normální hladina hluku: 48/60 dB Rovnoměrné, jasné osvětlení s 2 x 1,5W LED modulem Svítivost: 242 luxů Teplota barvy: 3500 K

Skupina výrobků	Odsavače par
Značka výrobku	Značka Bosch
Mezinárodní objednací označení	DWB66DM50
Číslo EAN	4242005051038
Barva	Barva nerezová ocel
Základní barva výrobku	Šedá
Materiál krytu	Nerezová ocel
Materiál komínu	Nerezová ocel
Typ konstrukce	Montáž na stěnu
Systém ovládání	elektronický
Ovládací prvky	LED TouchControl
Možnosti čelního panelu	Nepoužije se
Umístění ventilátoru	Motor v komíně
Typ proudění vzduchu	Odváděný vzduch, recirkulovaný vzduch (zvláštní příslušenství je k dispozici samostatně)
Připojená zátěž	220 W
Pojistková ochrana	10 A
Napětí	220-240 V
Frekvence	50; 60 Hz
Délka připojovacího kabelu	130 cm
Typ zástrčky	Schuko/Gardy.w.uzemnění
Výška komína	583-912/583-1022 mm
Výška spotřebiče bez komína	53 mm
Výška spotřebiče (mm)	635-965/635-1075 mm
Šířka spotřebiče	600 mm
Hloubka spotřebiče	500 mm
Výška zabaleného spotřebiče (mm)	490 mm
Šířka zabaleného spotřebiče (mm)	650 mm
Hloubka zabaleného spotřebiče (mm)	730 mm
Čistá hmotnost (kg)	10,921 kg
Hrubá hmotnost (kg)	16,0 kg
Ruční ovládání	TouchControl
Dálkové ovládání	Ne
Počet ventilátorů (ks)	1
Celkový výkon ventilátoru	215 W
Intenzivní stupeň	Ano
Max. Výkon ventilátoru odváděného vzduchu	368 m³/h
Výkon ventilátoru s režimem intenzivního stupně odvádění vzduchu	605 m³/h
Max. Výkon ventilátoru s recirkulací	337 m³/h
Výkon ventilátoru při intenzivním režimu recirkulace	441 m³/h
Řízení osvětlení	Zapnutí/vypnutí
Počet světelných zdrojů (ks)	2
Typ světelných zdrojů	LED
Celková intenzita světla (lx)	242 luxů
Zvukový výkon	60 dB(A) re 1 pW
Zvukový výkon: Intenzivní úroveň v závislosti na průměru trubice	69 dB(A) re 1 pW
Průměr přípojky odváděného vzduchu	120 / 150 mm
Klapka zpětného tahu	Ano
Materiál tukového filtru	Hliník
Typ tukového filtru	Kazetový
Pachový filtr	Ne
Zesílený průtok vzduchu	605,8 m³/h
Max. Objem vzduchu	368,5 m³/h
Minimální průtok vzduchu	238,1 m³/h
Typ konstrukce	Vestavěný
Průměrná roční spotřeba energie	48,1 kWh/rok
Třída energetické účinnosti )* Na stupnici od A+++ (velmi účinná) po D (méně účinná)	B
Třída účinnosti osvětlení	A
Index energetické účinnosti	55,8 %
Třída účinnosti dynamiky tekutin	A
Účinnost dynamiky tekutin	28,1
Třída účinnosti tukového filtru	B
Účinnost tukového filtru	85,4 %
Třída účinnosti osvětlení	A
Účinnost osvětlení	69,1 lux/Watt
Spotřeba energie v pohotovostním režimu	0,26 W
Spotřeba energie ve vypnutém stavu	W
Zesílená hlasitost	69 dB
Hlasitost při maximální rychlosti	60 dB
Hlasitost při minimální rychlosti	48 dB
Faktor časového prodloužení f (2009/125/ES)	1,0
Index energetické účinnosti	55,8 %
Naměřený objemový průtok vzduchu v nejlepším bodě Q_BEP (2009/125/ES)	302,0 m³/h
Naměřený tlak vzduchu v nejlepším bodě P_BEP (2009/125/ES)	421
Naměřený elektrický příkon v nejlepším bodě W_BEP (2009/125/ES)	125,9 W
Jmenovitý příkon osvětlovací soustavy W_L (2009/125/ES)	3,5 W
Průměrná osvětlenost osvětlovacího systému na varné ploše E_middle (2009/125/ES)	242 lx
Speciální příslušenství	DHZ1225, DHZ1235, DHZ6550, DHZ6551, DWZ0DX0A0, DWZ0DX0U0, DWZ0XX0J0, DZZ0XX0P0, DWZ1DX1B4, DWZ1DX1I4, DWZ1DX1I6, DWZ1FX5C6, DWZ1FX5D1, DZZ1XX1B6, HEZG9AS00S
Design	Montáž na stěnu
Produktová řada	Série | 4
Síťové domácí spotřebiče s technologií Home Connect	Ne

Maximální výkon odsávání:

580 m³/h

Typ odsávání:

Potrubí

Třída účinnosti dynamiky kapalin:

A

Třída účinnosti osvětlení:

A

Třída účinnosti filtrovaní mastnoty:

B

Počet rychlostí:

3

Hlučnost:

60 dB

Maximální recirkulační výkon:

270 m³/h

Intenzivní rychlost:

Ano

Hlučnost (nízká rychlost):

48 dB

Hlučnost (vysoká rychlost):

60 dB

Hladina hluku (intenzivní rychlost):

69 dB

Hlučnost (recirkulace):

71 dB

Tlak (Pa):

20

Průtok vzduchu (nízká rychlost):

238 m³/h

Minimální vzdálenost od elektrické varné desky:

55 cm

Minimální vzdálenost od plynové plotny:

65 cm

Model:

Nástěnný

Barva:

Nerezová ocel

Vestavěný displej:

Ne

Základní materiál:

Nerezová ocel

Typ ovládání:

Dotyk

Délka šňůry:

1,3 m

Průměr sací přípojky:

15 cm

:

Typ filtru mastnoty:

Hliník

Filtr vhodný pro mytí v myčce:

Ano

Výkon topného tělesa:

3 W

Počet žárovek:

2 žárovek

Typ žárovky:

LED

Intenzita osvětlení:

250 lx

Svítivost (LE):

69,1 lux/W

Třída energetické účinnosti:

B

Roční spotřeba energie:

48,1 kWh

Stupnice energetické účinnosti:

A++ až E

Spotřeba:

220 W

Spotřeba energie (v pohotovosti):

0,26 W

Vstupní střídavé napětí:

220-240 V

Frekvence vstupního střídavého napětí:

50 - 60 Hz

Proud:

10 A

Šířka:

600 mm

Hloubka:

500 mm

Výška (min.):

63,5 cm

Výška (max.):

107,5 cm

Výška bez komínu:

5,3 cm

Hmotnost:

11 kg

Proud vzduchu:

580 m³/h

Účinnost filtrace mastnoty (GFE):

85,4%

Účinnost dynamiky tekutin (FDE):

28,1

Nástěnný odsavač par Bosch DWB66DM50 řady 4, 60 cm, nerezová ocel

• Ovládání DirectSelect: rychlé nastavení krytu odsavače dotykem.
• Vysoký výkon ventilátoru: vynikající výkon odsávání vzduchu z kapoty odsavače

60 cm široký odsavač par s komínovým výměníkem, LED osvětlení, 3stupňová regulace a intenzivní režim, elektronické ovládání TouchControl, dvoustupňový vysoce výkonný ventilátor, kovové filtry vhodné do myčky nádobí, maximální průtok vzduchu až 605 m3/g, maximální hladina hluku 69 dB.

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Spektrum tříd energetické účinnosti A++ až E, Provedení Nástěnný komín, Základní barva skříně Nerezová ocel, Způsob vedení vzduchu Provoz s oběhem vzduchu, Regulace výkonu 3 stupně, Napětí 220..240 V, Materiál skříně Nerezová ocel, Frekvence 50/60 Hz, Poloha dmychadla Motor v komínu, Připojovací hodnota 220 W, Výška komínu 583..912 mm, Výška krytu 53 mm, Celková výška 53 mm, Šířka 600 mm, Hloubka 500 mm, Provedení spínače ostatní, Max. výkon dmychadla provoz s odvodem vzduchu 368 m³/h, Max. výkon dmychadla provoz s cirkulací vzduchu 337 m³/h, Zvuková emise 60 dB(A) re 1 pW, Způsob osvětlení LED, Průměr hrdla odpadního vzduchu 120..150 mm, Materiál tukového filtru Hliník, Příkon v pohotovostním stavu 0,26 W, Příkon ve stavu VYP 0,25 W, Třída pro dynamickou účinnost tekutin A, Třída účinnosti osvětlení A, Třída pro stupeň separace tuků B

Bosch Series | 4 DWB66DM50 - odsavač par - Esse - šířka: 60 cm - hloubka: 50 cm - odtah a recirkulace (s přídavnou recirkulační sadou) - nerezová ocel
