SCHELL Infrarot-Urinal-Spülarmatur, Spüler SCHELLTRONIC, Aufputz Spülarmatur

Povrchový infračervený splachovací ventil SCHELLTRONIC, DN 15

Číslo výrobce: 01 113 06 99

Provoz na baterie. Lze parametrizovat prostřednictvím jednotného ovládání SCHELL SSC.

ROZSAH DODÁVKY

• Povrchový splachovací ventil pro pisoáry
• Elektronika s infračerveným senzorem, programovatelná
• Elektromagnetický ventil 6 V s předfiltrem
• Předběžný uzávěr
• 4x alkalické baterie AAA 1,5 V
• Vnitřní konektor pisoáru
• Tlačítková růžice Ø 80 mm
• Splachovací trubka Ø 18 mm x 193 mm

TECHNICKÉ ÚDAJE

Možnosti nastavení prostřednictvím SSC

• Rozsah snímače (krátký / střední / dlouhý)
• Doba splachování (1 - 15 s)
• Stagnační splachování (vypnuto / 5 - 600 s, každých 1 - 240 h po posledním spláchnutí / každých 1 - 240 h)
• Předplachování (Vypnuto / 1 s, doba blokování 5 - 60 min po posledním spláchnutí)
• Automatický provoz stadionu (Vypnuto / 1 s na uživatele, hlavní proplach po 20 - 60 s po posledním použití)
• Proplachování zápachové uzávěrky (Vypnuto / 1 - 240 h po posledním spláchnutí)
• Režim úspory energie (Vypnuto / 1 - 254 h po posledním použití)

Možnosti nastavení přes Nahreflex

• Dosah čidla (krátký / střední / dlouhý)
• Splachování při stagnaci (Vypnuto / 30 s, každých 24 h po posledním spláchnutí / každých 24 h)
• Předplachování (Vypnuto / 1 s)
• Automatický provoz stadionu (Vypnuto / 1 s na uživatele)
• Proplachování zápachové uzávěrky (Vypnuto / Zapnuto)
• Doba proplachování (1 - 15 s)

Průtokový tlak: 1,0 - 5,0 barů
Max. Klidový tlak: 8 bar
Průtok splachování: 0,3 l/s, podle DIN EN 12541
Materiál: vodonosné části z mosazi v souladu s TrinkwV
Povrchová úprava: chrom
Připojení: DN 15 G 1/2 AG

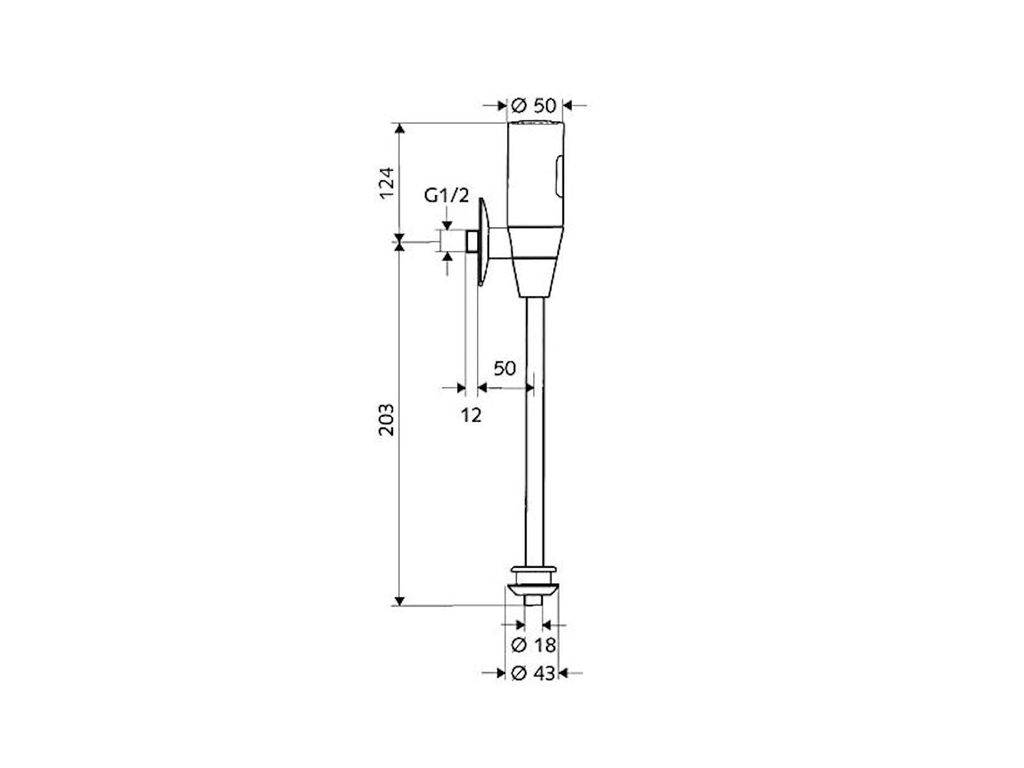

Odtok: vnitřní přípojka Ø 43 mm (splachovací trubka Ø 18 mm) Třída hlučnosti: II, při 100% průtoku

Infračervený pisoárový splachovací ventil SCHELL 1/2", SCHELLTRONIC DN15 s elektromagnetickým ventilem

Splnění vysokých hygienických standardů je s předstěnovým řešením SCHELLTRONIC snazší než kdy dříve. To proto, že starý ruční kohoutek lze nahradit infračerveně řízeným pisoárovým splachovacím ventilem bez dalších přestavbových prací. Spolehlivá technologie infračerveného senzoru zajišťuje, že splachování je spuštěno bezdotykově.

Nastavení požadovaného objemu splachování je velmi snadné. Pokud je třeba vyměnit baterii, v okénku senzoru zřetelně bliká LED dioda. Výměna baterie je rychlá a snadná. K dispozici je předzámek, který zajišťuje, že ostatní pisoáry lze používat i během servisu.

SCHELLTRONIC se skládá z robustního mosazného pouzdra a má integrovaný stagnační splachovač. Ta zajišťuje automatické spláchnutí 24 hodin po poslední aktivaci.

Rozsah dodávky:

• Povrchový infračervený splachovací ventil pro pisoáry s předřazeným vypínáním
• Programovatelný elektronický modul
• Přihrádka na baterie integrovaná v armatuře
• 4 x alkalické baterie AAA
• 6 V elektromagnetický ventil v kartušové technologii s integrovaným předfiltrem
• Splachovací trubka Ø 18 x 200 mm
• Vnitřní připojovací konektor

Rozsah použití / technické údaje:

• Průtokový tlak: 1 - 5 bar
• Proplachovací průtok: 0,3 l/s podle DIN EN 12541
• Nastavitelný pomocí Nahreflexu
• Doba proplachování: 1 - 15 s nastavitelná
• Rozsah čidel: krátký, střední, dlouhý
• Možnost nastavení pomocí softwaru eSCHELL SSC
• Stagnační proplach 24 h po posledním použití / každých 24 h (nastavitelné 1 - 240 h) Doba proplachu: 30 s (nastavitelné 5 - 600 s)
• Předplachování: 1s (nastavitelné 5 - 60 min po posledním použití)
• Automatický program stadionu 1 s/uživatele (nastavitelný 20-60 s po posledním použití)
• Proplachování zápachové uzávěrky: Vypnuto, Zapnuto (nastavitelné 1 - 240 h po posledním použití)
• Režim úspory energie: Aktivní po 1 h (rozsah nastavení: Vypnuto, 1 - 254 h)

Podrobnosti: V případě potřeby je možné nastavit i další funkce, např:

• Materiál: Vodotěsné části z mosazi odpovídající normě TrinkwV
• Zkušební značka: PA-IX 8952/II, WELL A Public
• Třída hlučnosti: II (DIN 4109)
• Povrchová úprava: chrom
• Hmotnost: 1,24 kg/ks.
• Balení: 1 ks
• Rozměry: DN 15 G 1/2 AG

Schelltronic DN 15 G 1/2 AG s klasifikací WELL (6 hvězdiček) přesvědčí bezdotykovým provozem, a proto splňuje vysoké hygienické požadavky.

Dodávaný montážní návod zajišťuje rychlou a snadnou výměnu stávající armatury. Schelltronic je bateriový a mimořádně úsporný. Dalším rysem je použití robustních materiálů v atraktivním designu.

Nástrčný splachovač pisoáru na bateriový provoz s předuzávěrem

Složení:

• 6V magnetický ventil v kartušové technice s integrovaným předfiltrem
• vnitřní spojka
• splachovací trubka 18 x 200 mm
• 9 V alkalické baterie

Oblast použití / technická data:

• hydraulický tlak: 1-5 bar
• splachovací proud: 0,3 l/s podle DIN EN 12541
• splachovací doba: 2 - 15 sec., nastavitelná
• hygienické spláchnutí každých 24 hodin

Detaily:

• Test Mark: PA-IX 8952/II
• třída hlučnosti: II (DIN 4109)
• Povrch: chrom
• Hmotnost: 1.24 kg/ks
• Jednotka balení: 1
• rozměry: DN 15G 1/2 AG

k povrchové montáži pro bateriový provoz, s předvypínáním, 6 V elektromagnetický ventil v kartušové technologii s předfiltrem, včetně 9 V alkalické baterie, splachovací trubka 18 x 200 mm, vnitřní konektor, zkušební značka PA-IX 8952/II, průtokový tlak 0,5-5 bar, průtok splachování: 0,3 l/s podle DIN EN 12541, doba splachování 2-15 s, stagnační splachování každých 24 h po posledním spláchnutí, plášť kompletně z mosazi, třída hlučnosti II (DIN 4109)
