Přepěťové ochrany - Přepěťová ochrana pro napájení SPCT2-280/4

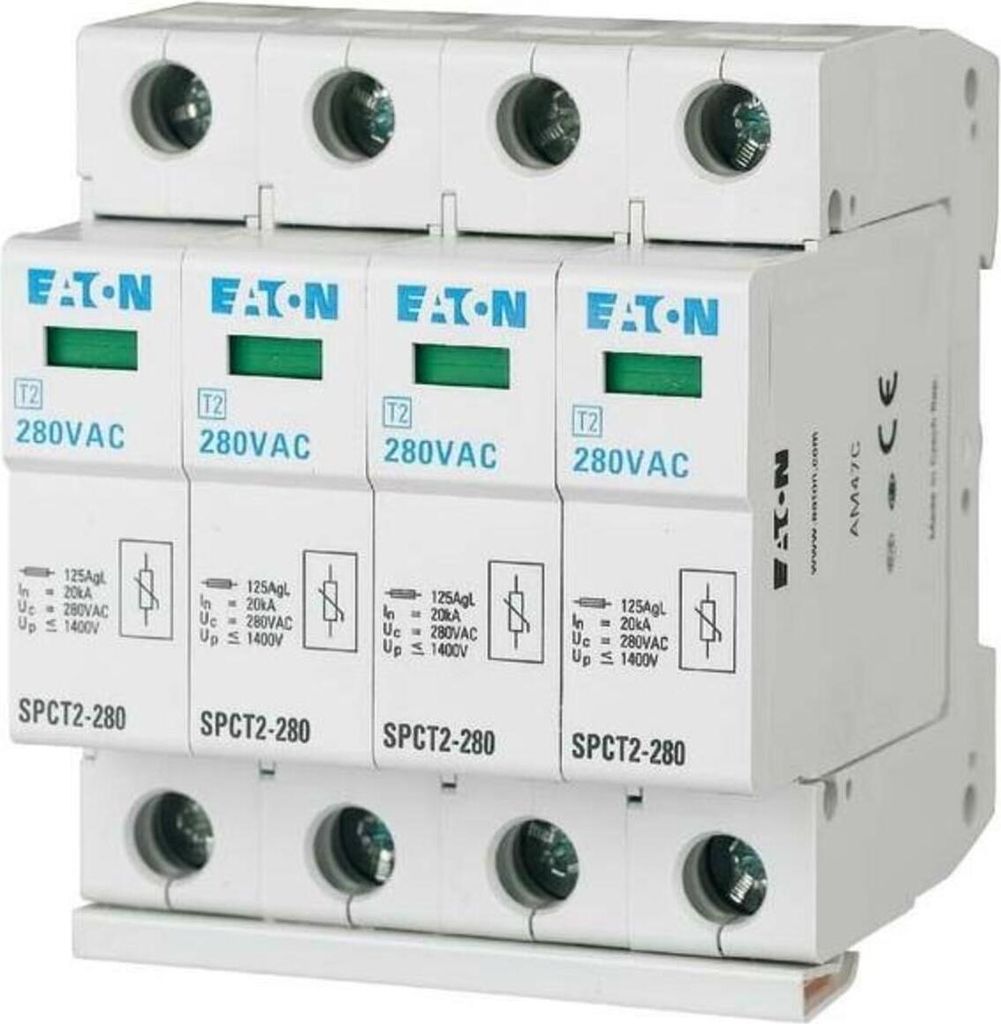

Svodič přepětí Eaton SPCT2-280/4Výrobce:EatonOznačení:Svodič přepětí Typ:SPCT2-280/4Forma sítě DC:neForma sítě IT:neForma sítě TN:







anoSíťová forma TN-C:neSíťová forma TN-C-S:anoSíťová forma TN-S:anoSíťová forma TT:neSíťová forma ostatní:anoPočet vodičů (bez uzemnění):4Jmenovitý výbojový impulsní proud (8/20):20 kAMax.




Svodový rázový proud (8/20):40 kAJmenovité napětí AC:280 VJmenovité napětí DC:0 VNejvyšší trvalé napětí AC:280 VNejvyšší trvalé napětí DC:0 VMax.



PV napětí:0 VOchranná úroveň:1,39999999 kVOchranná úroveň L-N:0 kVOchranná úroveň N-PE:0 kVMax.
Nadproudové ochranné zařízení Stupňovitá elektroinstalace (pojistka):0 AMax.







Zařízení nadproudové ochrany V-vodiče (pojistka):125 AZkratová pevnost (Isccr):0 kAIntegrovaná ochrana proti zkratu:neIntegrovaná ochrana proti zkratu selektivní na pojistku gG:0 AIntegrovaná záložní pojistka:neBez svodového proudu:neTyp montáže:TH35 horní klobouková lištaVelikost rámu:4 TEMax.
Průřez vodiče napevno (plný/vícežilový):25 mm²Max.





Max.průřez vodiče ohebný (jemně laněný):35 mm²S dálkovým signalizačním kontaktem:neSignalizace na přístroji:optickáTřída zkoušky typu 2:anoTřída ochrany (IP):IP20 Svodič přepětí Eaton SPCT2-280/4:

pro ochranu spotřebitelských instalací před přechodnými přepětími způsobenými nepřímými údery blesku a spínacími operacemi, třída zkoušky II podle IEC 61643-1+A1, SPD typ T2 podle EN 61643-11, pro dálkovou signalizaci lze namontovat pomocný spínač SPC-S-HK,

Lze připojit ke všem rozváděčům Xtra Combinations způsobená nepřímými údery blesku a spínacími operacemi, zkušební třída II podle IEC 61643-1+A1, SPD typu T2 podle EN 61643-11, pro dálkovou signalizaci lze namontovat pomocný spínač SPC-S-HK, lze připojit ke všem rozváděčům Xtra Combinations Dodáváno: Eaton (instalace) svodič přepětí SPCT2-280/4, Balení: 1 ks, EAN: 4015081640874

Svodič přepětí: Použití v souladu s IEC60364-5-53, článek 534. Pro ochranu spotřebitelských instalací

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Druh sítě DC ne, Druh sítě IT ne, Druh sítě TN ano, Druh sítě TN-C ne, Druh sítě TN-C-S ano, Druh sítě TN-S ano, Druh sítě TT ne, Druh sítě ostatní ano, Počet vodičů (bez uzemnění) 4, Jmenovitý svodový rázový proud (8/20) 20 kA, Maximální vybíjecí proud (8/20) 40 kA, Jmenovité napětí AC 280 V, Jmenovité napětí DC 0 V, Nejvyšší trvalé napětí AC 280 V, Nejvyšší trvalé napětí DC 0 V, Max. napětí PV 0 V, Ochranná hladina 1,39999999 kV, Ochranná hladina L-N 0 kV, Ochranná hladina N-PE 0 kV, Zkratová pevnost (Isccr) 0 kA, Integrovaná ochrana proti zkratu ne, Integrovaná vstupní ochrana ne, Bez svodového proudu ne, Druh montáže DIN lišta TH35, Konstrukční velikost 4 TE, S telekomunikačním kontaktem ne, Signalizace na přístroji opticky, Zkušební třída typ 2 ano, Krytí (IP) IP20

Svodič přepětí SPCT2-280/4 (167596)

Pro ochranu spotřebitelských instalací před přechodným přepětím způsobeným nepřímým úderem blesku a spínacími operacemi lze použít zkušební třídu II podle IEC 61643-1+A1, SPD typu T2 podle EN 61643-11, pomocný spínač SPC-S-HK pro dálkovou signalizaci, Lze připojit ke všem rozváděčům Xtra Combinations způsobeným nepřímými údery blesku a spínacími operacemi, zkušební třída II podle IEC 61643-1+A1, SPD typu T2 podle EN 61643-11, pro dálkovou signalizaci lze namontovat pomocný spínač SPC-S-HK, Lze připojit ke všem rozváděčům Xtra Combinations

Spct2-280/4 Svodič přepětí t2 c 4p 4m 20/40ka 1,4kv tn, tns, tncs . Se zárukou 3 roky a s EAN: 4015081640874
