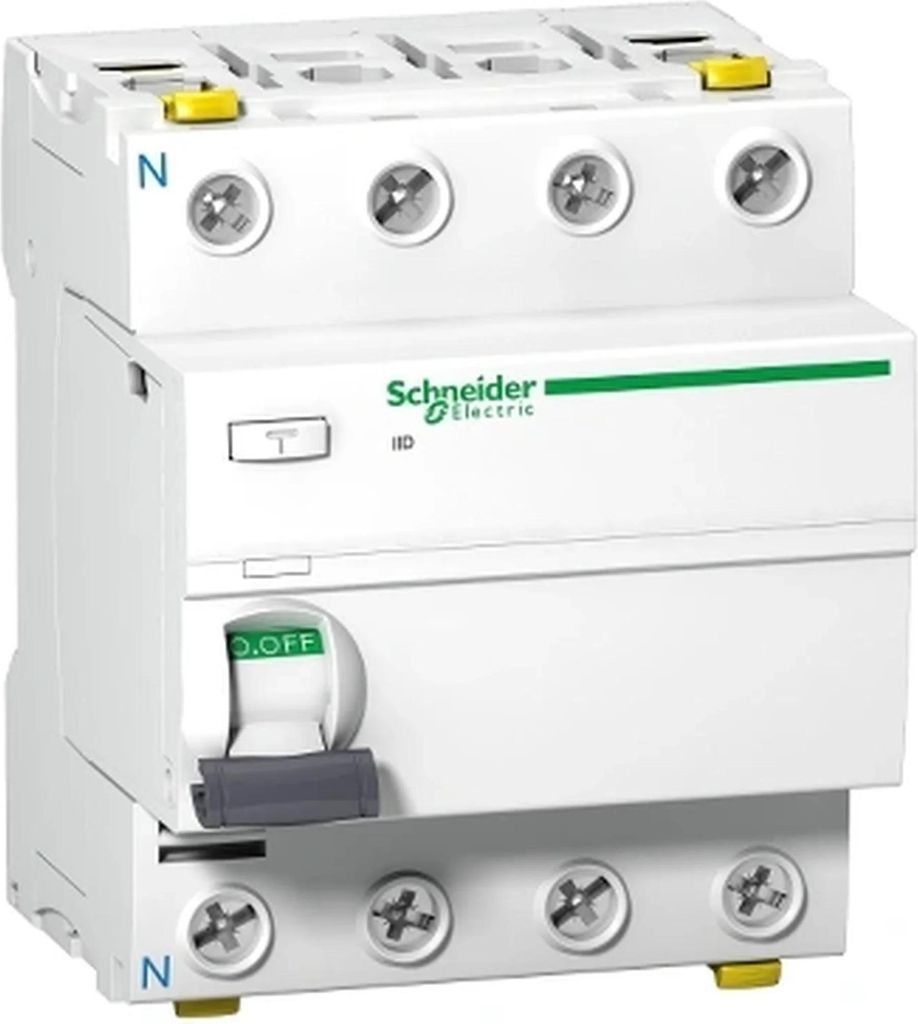

Elso proudový chránič Allstromsensitiv iID, 4P, 40A, typ B-SI, 30mA, 1 ks.

Proudový chránič Allstromsensitiv Acti 9 iID. 4pólový, jmenovitý proud 40 A, typ B-SI, jmenovitý poruchový proud 30 mA, provozní napětí (Ue) 400 V AC, 50 Hz, izolační napětí 500 V AC. Skokové spínání pro bezúdržbové spínání kontaktů. S mechanickým předním indikátorem poruchy (VisiTrip) pro indikaci spuštění poruchovým proudem. Bezpečná indikace kontaktu (VisiSafe) proudového chrániče: zelená kontrolka signalizuje, že na výstupní straně není napětí. Testovací tlačítko pro pravidelnou kontrolu funkce. Dvojité svorky pro oboustranné připojení kabelů nebo fázových lišt. Snadné vyjmutí jednotlivého zařízení při nainstalované fázové liště díky upevňovacímu prvku přístupnému z přední strany. Dodatečně řazitelné pomocné moduly (volitelné):

• Spouštěč podpětí (iMN)
• Spouštěč nadměrného napětí (iMSU)
• Spouštěč pracovního proudu (iMX)
• Pomocný spínač pro hlášení stavu (iOF)
• Spínač pro hlášení poruchy (iSD)

Schneider Electric RCD A9Z61440Výrobce:Schneider ElectricOznačení:RCD 4P 40A 30mATyp:A9Z61440Počet pólů:4Jmenovité napětí:400 VJmenovitý proud:





40 ARated residual current:0.03 ARated insulation voltage Ui:500 VRated impulse withstand voltage Uimp:6 kVPower loss:1.8 WMounting type:DIN railResidual current type:





BSelektivní typ: neTyp s krátkodobým zpožděním: neZkratová pevnost (Icw): 10 kAOdolnost proti rázovému proudu: 3 kATyp napětí: ACS blokovacím zařízením:





frekvence:50 HzMožnost přídavných zařízení:anoStupeň krytí (IP):IP20Šířka v jednotkách rozteče:4Montážní hloubka:44 mmTeplota okolí během provozu:-25.







.60 °CStupeň znečištění:3Připojitelný průřez vodičů vícedrátový:1..25 mm²Připojitelný průřez vodičů jednovodičový:1..35 mm²Nevýbušný:ne Schneider Electric RCD A9Z61440: více informací Proudový chránič s reziduálním proudem Citlivý na všechny proudy Acti 9 iID. čtyřpólový,Jmenovitý proud 40A,Typ B-SI,Jmenovitý reziduální proud 30mA,Provozní napětí (Ue) 400 AC,50Hz,Izolační napětí 500V AC. Zacvakávací mechanismus pro spínání kontaktů s nízkým opotřebením. S mechanickým indikátorem poruchy na přední straně (VisiTrip) pro indikaci vypnutí v důsledku reziduálního proudu. Indikace bezpečných kontaktů (VisiSafe) proudového chrániče se zeleným displejem pro zajištění nepřítomnosti napětí na odcházející straně. Testovací tlačítko pro pravidelné testování funkcí. Dvojité připojovací svorky pro připojení kabelů nebo fázových přípojnic na obou stranách. Snadné vyjmutí jednotlivého přístroje při instalaci fázové přípojnice díky upevňovacímu prvku přístupnému zepředu. Další stohovatelné pomocné moduly (volitelné): podpěťová spoušť (iMN), přepěťová spoušť (iMSU), bočníková spoušť (iMX), pomocný spínač pro signalizaci stavu (iOF), spínač signalizace poruchy (iSD). Typ B-SI má integrovanou technologii SI, která nabízí větší odolnost proti elektrickému rušení. Chrání před hladkými stejnosměrnými reziduálními proudy v 1fázových nebo 3fázových napájecích sítích způsobenými měniči frekvence, střídači a nouzovými zdroji.

Barva RAL 9003. Vyhovuje následujícím normám: IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664. Dodává se s: Schneider Electric RCD 4P 40A 30mA A9Z61440, Balení: 1 ks, EAN: 3606489502706

Vstupní proud:

40 A

Vstupní frekvence:

50 Hz

Jmenovité napětí:

400 V

Citlivost na zemní svod:

30 mA

Počet pólů:

4P

Kód mezinárodní ochrany (IP):

IP20

Barva:

Bílá

:

CCCKC

Provozní rozsah teplot (T-T):

-25 - 60 °C

Rozsah teplot při skladování (T-T):

-40 - 85 °C

Provozní nadmořská výška:

0 - 2000 m

Šířka:

72 mm

Hloubka:

79 mm

Výška:

88 mm

Hmotnost:

415 g

Počet kusů v balení:

1 kusů

Šířka balení:

100 mm

Hloubka balení:

75 mm

Výška balení:

84 mm

Hmotnost včetně balení:

452 g

Zbytkový proudový chránič Citlivý na všechny proudy. iID pro fotovoltaiku, 3pólové frekvenční měniče a výtahy. 4pólový, 40A typ B-SI - 30mA / neutrální poloha: vlevo

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 40 A, Jmenovitý chybový proud 0,03 A, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 6 kV, Ztrátový výkon 1,8 W, Druh montáže Lišta DIN, Typ chybového proudu B, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 10 kA, Odolnost proti rázovému proudu 3 kA, Druh napětí AC, S blokovacím zařízením ne, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 44 mm, Stupeň znečištění 3, Chráněno proti výbuchu ne

Hlavní vlastnosti Výkon Vstupní proud 40 A Vstupní frekvence 50 Hz Jmenovité napětí 400 V Citlivost na unikající proud 30 mA Vlastnosti Počet pólů 4P Mezinárodní stupeň krytí (IP kód) IP20 Barva výrobku Bílá CCCKC Provozní podmínky Provozní teplota 25 - 60 °C Rozsah teplot při skladování 40 - 85 °C Výška při provozu 0 - 2000 m Hmotnost a rozměry Šířka 72 mm Hloubka 79 mm Výška 88 mm Hmotnost 415 g Údaje o balení Množství v balení 1 ks Šířka balení 100 mm Hloubka balení 75 mm Výška balení 84 mm Hmotnost balení 452 g
