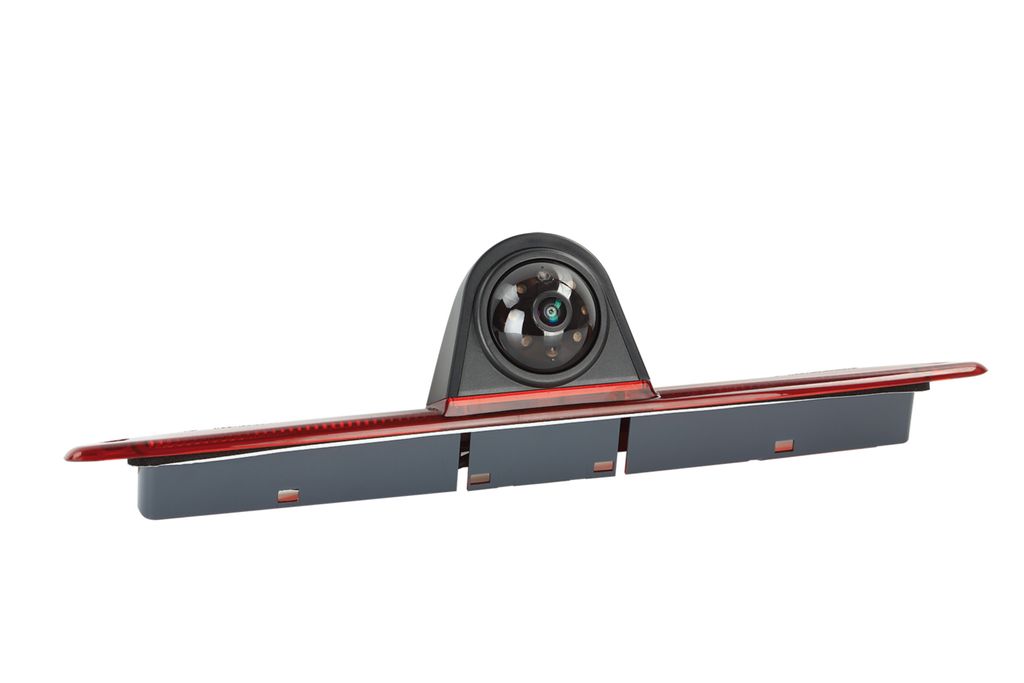

Zpětná kamera Mercedes Sprinter (W906) / VW Crafter

Couvací kamera Mercedes / VW

Mercedes
Mercedes Sprinter (W906) 04/2006 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 2023

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Pro výměnu 3. brzdového světla S orientačními čarami / funkcí nočního vidění / nastavitelným úhlem pohledu 20°Výměna brzdového světla

S orientačními čarami / funkcí nočního vidění /nastavitelnýmúhlem pohledu 20°

Poznámka:

Kamery acv jsou vhodné pro nepřetržitý provoz

Před instalací > Zkontrolujte úhel pohledu a nastavení kamery v místě instalace pomocí testovacího monitoru

Provozní napětí kamery: +12V
Napájecí napětí kamery: +12V

Připojení:
červená : +12V spínaná zátěž-stabilní pojistka
černá: Uzemnění tělesa přímo/GND

Cinch(m) žlutá: Video

Kabelová smyčka:
zelená: Aktivace/deaktivace orientačních čar

Vlastnosti výrobku kamera:

Konstrukce: Plastová
Barva: černá / červená
Doplňky: Orientační linky pomocí propojky / Funkce nočního vidění / Úhel pohledu nastavitelný na 20°
Typ snímače: 1/3 CMOS
Obrazový systém: NTSC Colour
Efektivní pixely: 976 x 592
Objektiv: 1,9 mm / F 2.0
Min. lux: 0 lux s funkcí nočního vidění
Rozlišení: 600 TV řádků
Úhel záběru objektivu: úhlopříčka 160°
Úhel pohledu: horizontální 115° vertikální 75° +5°
Ochrana proti prachu a vodě: IP68
Připojení: 4kolíková systémová zástrčka acv(m)
Provozní napětí: +12V DC
Napájecí napětí: +12V DC
Spotřeba proudu: 200mA s funkcí aktivního nočního vidění
Rozsah provozních teplot: -30°C - 75°C
Teplota skladování: -40°C - 80°C
Rozměry: -30°C - 75°C Rozměry: OEM brzdové světlo

Připojovací kabel na kameru 1m +/-:
4kolíkový systémový konektor(m)
1 propojka

Připojovací adaptér:
4kolíkový systémový konektor(f) / 4kolíkový systémový konektor acv(m) Ø5,2mm

Prodloužení 6,5m +/-:
4 pinový systémový konektor acv(f) Ø10mm / 4 pinový systémový konektor acv(m) Ø5,2mm
Napájecí kabel červený 3m +/- průchozí: připojení ke kameře / připojení couvacího světla k monitoru
Zemnící kabel/GND černý 3m +/- průchozí:

Připojovacíkabel 20cm +/-:
4kolíková zástrčka systému acv(f) Ø10mm
červená: Napájecí napětí
černá: Zem/GND
Cinch(m) žlutá: Video

Instalační příslušenství:

Připojení kamery k rozhraním:
Elektronické relé s NO kontaktem 2V-12V/1,5A max > článek: 40-AD-REMOTE
Připojení kamery k couvacímu světlu:

Volitelné příslušenství:
