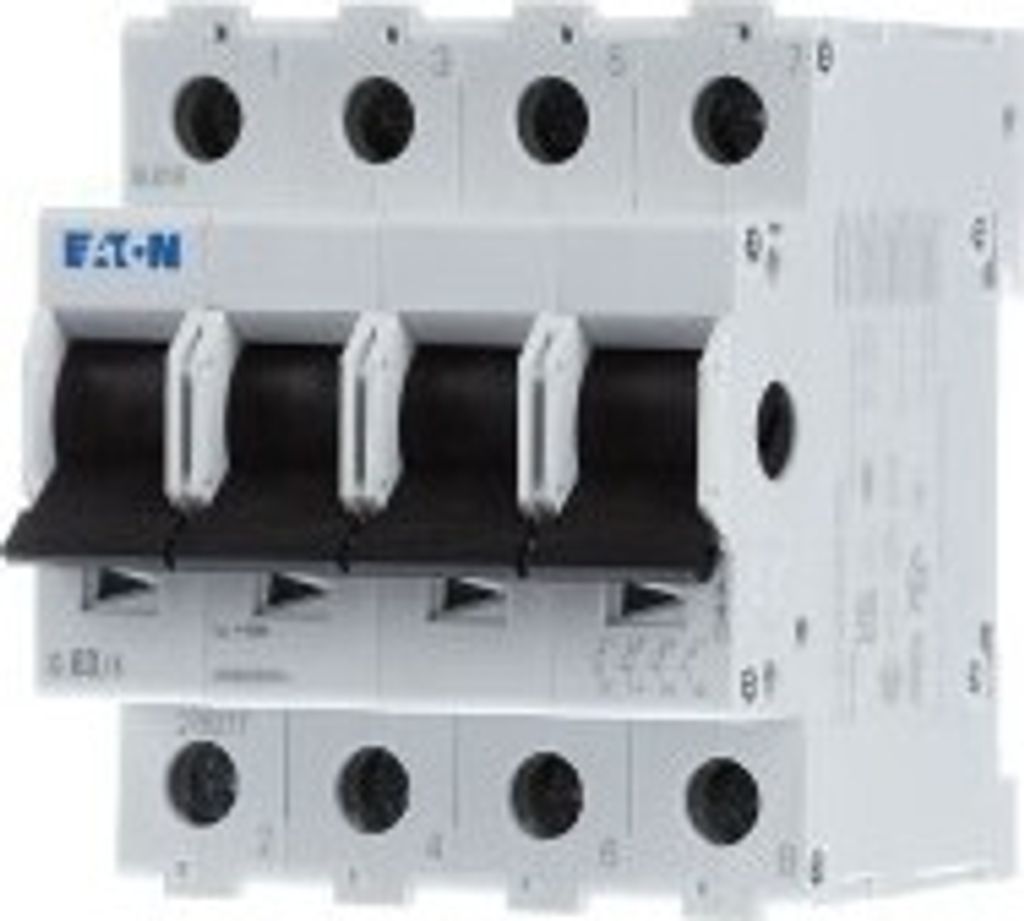

Hlavní vypínač - Spínač pro rozdělovací desku 63A IS-63/4

Hlavní vypínač Eaton IS-63/4Výrobce: EatonOznačení: Hlavní vypínač Typ: IS-63/4Spínací funkce: ostatníPočet kontaktů jako rozpínací: 4Počet kontaktů jako rozpínací: 4Počet pólů: 4Jmenovitý proud: 63 AJmenovité napětí: 415 VMin.







Jmenovité napětí:240 VJmenovitá vypínací schopnost:12,5 kAZkratová odolnost (Icw):1 kATyp napětí:ACSe signalizačním světlem:neBarva kopule:jináSvítidlo:jinéPodstavec svítidla:jinýMax.






Příkon lampy:0 WŠířka v jednotkách dělení:4Instalační hloubka:69,5 mmStupeň krytí (IP):IP40Potisk/označení: symbol "šipky"Vynucené odpojení (podle DIN VDE 0113):ne Hlavní vypínač Eaton IS-63/4:



další podrobnosti Zátěžový spínač s oddělovací funkcí, provedení podle IEC/EN 60947-3, vysoká odolnost kontaktů proti opotřebení, zacvakávací mechanismus, barva přepínače černá, průřez svorek 50qmm, přípojnice kompatibilní s ochrannými spínacími přístroji Xpole při použití čelisťové svorky v kombinaci se standardní vidlicovou přípojnicí Dodává se s: Eaton (instalační) hlavní vypínač IS-63/4, Balení: 1 ks, EAN: 4015082762773

Vlastnosti produktu

• Základní funkce Hlavní vypínač-odpojovač
• Počet pólů 4 -pólový
• Použití Rozváděče pro průmyslové a pokročilé komerční aplikace
• Jmenovitý proud [In] 63 A
• Rozsah IS

Údaje pro certifikaci konstrukce podle IEC/EN 61439

• Jmenovitý proud pro rozptyl výkonu [In] 63 A
• Rozptyl výkonu na pól, závislý na proudu [Pvid] 4,8 W
• Rozptyl výkonu zařízení, závislý na proudu [Pvid] 7 W
• Statický ztrátový výkon, nezávislý na proudu [Pvs] 0 W
• Rozptýlený výkon [Pve] 0 W
• Min. provozní teplota okolí -5 °C
• Max. Max. provozní teplota okolí +40 °C

Technické údaje podle ETIM 8.0

• Modulární / povrchová zařízení (EG000062) / spínače pro modulární instalaci (EC001545)
• Elektrotechnika, automatizace a technologie řízení procesů / Elektroinstalační systém, přístroj / Modulární kolejnicový přístroj pro rozváděče obvodů / Spínač pro kolejnicovou instalaci ([email protected] [AFZ813014])
• Spínací funkce ostatní
• Počet kontaktů jako NO 4
• Počet kontaktů jako rozpínacích 4
• Počet kontaktů jako přepínací 0
• Počet pólů 4
• Jmenovitý proud 63 A
• Jmenovité napětí 415 V
• Min. jmenovité napětí 240 V
• Jmenovitá vypínací schopnost 12,5 kA
• Zkratová odolnost (Icw) 2 kA
• Typ napětí AC
• Se signální lampou ne
• Barva kopule jiná
• Svítilna jiná
• Podstavec světla jiný
• Max. Příkon světelného zdroje 0 W
• Šířka v jednotkách 4
• Instalační hloubka 69,5 mm
• Třída ochrany (IP) IP40
• Obtisk/označení Symbol "šipky"
• Nucené oddělení (podle DIN VDE 0113) ne

Typ výrobku	Jistič
Jmenovitý proud	63A

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Spínací funkce ostatní, Počet kontaktů jako spojovací kontakty 4, Počet kontaktů jako rozpínací kontakty 4, Počet pólů 4, Jmenovitý proud 63 A, Jmenovité napětí 415 V, Minimálně jmenovité napětí 240 V, Jmenovitá vypínací schopnost 12,5 kA, Odolnost vůči zkratu (Icw) 1 kA, Druh napětí AC, Se signální žárovkou ne, Barva kaloty ostatní, Žárovka ostatní, Patice žárovky ostatní, Max. výkon žárovky 0 W, Šířka v jednotkách dělení 4, Vestavná hloubka 69,5 mm, Krytí (IP) IP40, Potisk/označení Symbol ''šipky“, Nucené oddělení (dle DIN VDE 0113) ne

Hlavní vlastnosti Výkon Jmenovitý proud 63 A Vlastnosti Počet pólů 4P Barva výrobku Šedá

Zátěžový spínač s oddělovací funkcí, provedení podle IEC/EN 60947-3, vysoká odolnost kontaktů proti opotřebení, spínání nacvaknutím, barva spínače černá, průřez svorek 50qmm, přípojnice kompatibilní s ochrannými spínacími přístroji Xpole při použití čelisťové svorky v kombinaci se standardními vidlicovými přípojnicemi
