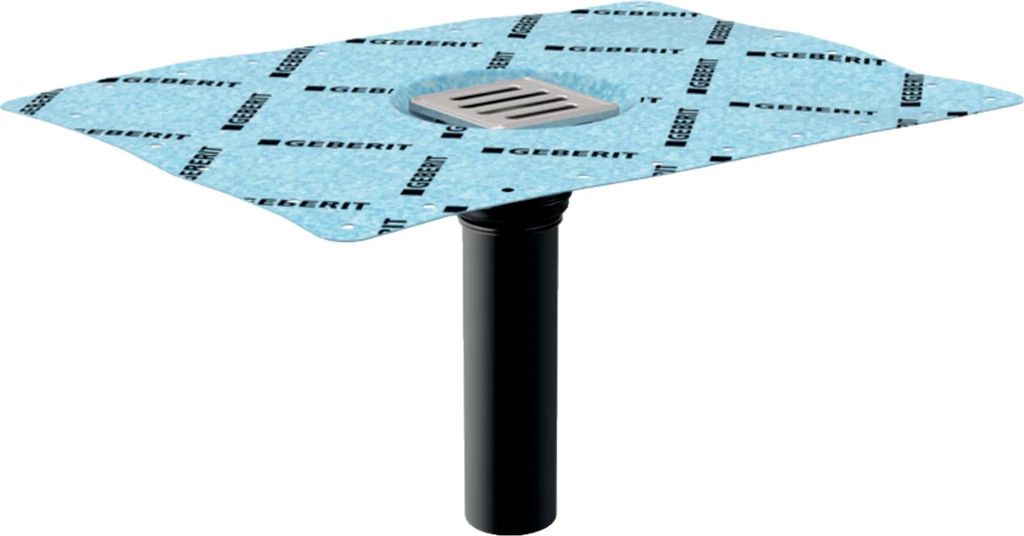

Geberit podlahový odtok Crossfloor d50 bez sifonu, 1 ks.

Sprchová podlahová vpusť Geberit, instalace přes podlahu

Účel použití

• k montáži uvnitř budov
• k odvodnění sprch v úrovni podlahy
• pro sdružené izolace
• celková výška 340 mm
• průměr odpadní trubky 50 mm
• pro tloušťky podlahy 2–25 cm
• pro výšku mazaniny ≥ 20 mm u vtoku
• není určen k instalaci s protipožární ochranou
• vhodný pro bezbariérové stavby
• integrovaná těsnící netkaná textilie
• těsnicí netkaná textilie s obvodovým přesahem 10 cm, pro napojení
• těsnicích systémů Určeno pro tloušťky obkladu na podlahu 2–40 mm Rošt nastavitelný výškově, sklonem i
• vyosením rošt z nerezové oceli
• zatížitelnost třída K 3 (3 kN)
• odvod vody nad sdruženou izolací

Obsah dodávky

• ochranný kryt s referenční hranou
• nástavec pro tenkou vrstvu
• připojovací hrdlo z PE-HD, Ø 50 mm
• hřebenová vložka
• rámeček roštu s vyrovnávacím kroužkem
• rošt

Zápachová uzávěrka není součástí balení, nutno zvlášť.

Geberit sprchový odtok pronikající do podlahyPoužitíPro instalaci uvnitř budovPro odvodnění sprch v úrovni podlahyPro lepenou hydroizolaciPro podlahové konstrukce 2-25 cmPro výšku potěru min. 20 mm u vtokuNení vhodný pro instalaci s protipožárními požadavkyVhodný pro bezbariérové stavbyPro použití jako podlahová vpusť se svislým odtokemVlastnostiPředmontované těsnicí rounoTěsnicí rouno po celém obvodu 10 cm, pro napojení těsnicích systémůVhodný pro struktury dlaždic na podlahách od 2-40 mmMřížka výškově nastavitelná, sklonově nastavitelná a odsazenáMřížka z nerezové oceliTřída zatížitelnosti K 3 (3 kN)Odvod vody nad lepenou hydroizolací (sekundární odvodnění)Technické vlastnostiTvar: Výškově nastavitelný odtok: Vnější průměr (mm): 50 mmD / vnější průměr (cm): 7,8 cmH / výška (cm): 34 cmh / výškový dílčí rozměr (cm): 15,6 cmDalší rozsah dodávkyVestavěný ochranný kryt s odtokovou hranouTenkostěnný nástavecPřipojovací hrdlo z PE-HD, ø 50 mmHřebenová vložkaPodpěra mřížky neděrovaná s..

Použití - Pro instalaci uvnitř budov - Pro odvodnění sprch v úrovni podlahy - Pro kompozitní hydroizolace - Pro náběhy na podlahu 2-25 cm Vlastnosti - Předmontované těsnicí rouno - Těsnicí rouno po celém obvodu 10 cm, pro napojení hydroizolačních systémů - Vhodné pro náběhy na podlahu z dlaždic od 2-40 mm - Rošt lze výškově, sklonově a posunutě nastavit Technické vlastnosti - d, D / vnější průměr (mm): 50 mm - D / vnější průměr (cm): 7,8 cm - H / výška (cm): 34 cm - h / výškový dílčí rozměr (cm): 15,6 cm - DN / jmenovitá šířka: 50 Další rozsah dodávky - Stavební ochranný kryt se stahovacím okrajem - Nástavec na tenké lůžko - Připojovací hrdlo z PE-HD, D 50 mm - Hřebenová vložka - Podpěra roštu s vyrovnávacím kroužkem - Rošt K doobjednání - Dřezový sifon
