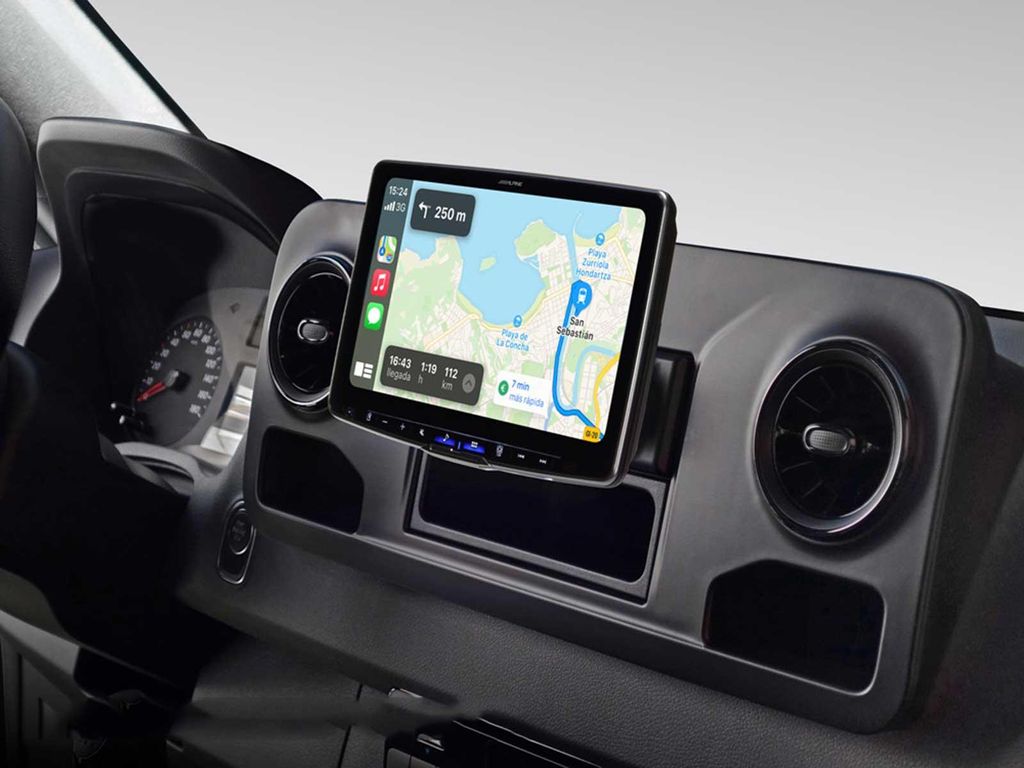

Alpine iLX-F905S907 – 9palcový multimediální systém pro Mercedes Sprinter 907

Alpine iLX-F905S907 je multimediální systém Halo9 určený specificky pro vozidla Mercedes-Benz Sprinter 907/910 od roku 2018. Velký kapacitní 9palcový dotykový displej s rozlišením WXGA kombinuje moderní připojení chytrých telefonů s digitálním rádiem DAB+, Bluetooth, audio ve vysokém rozlišení a širokými možnostmi nastavení zvuku.

Díky bezdrátovému Apple CarPlay lze kompatibilní iPhone integrovat bezdrátově. Android Auto je podporován pomocí kabelu. Navigace probíhá pohodlně prostřednictvím aplikací pro chytré telefony, jako jsou Google Maps nebo Waze; pro nezávislou navigaci v obytném voze lze volitelně doplnit systém o navigaci Alpine KTX-NS01EU.

Technické údaje:

Rádio/DAB tuner

• Paměť stanic (FM: 3x 12 / DAB: 3x 12 / AM: 2x 12)
• Ukládání stanic: Automatické ukládání stanic
• Vyhledávání: Local, DX, PreSet, Service
• Funkce RDS: PI, PS, AF, TA, TP, PTY, NEWS, RADIO TEXT
• Podpora DAB+/DMB
• DAB+ slideshow service
• DLS (Dynamic Label Service) a DAB Service Following
• Seamless-Linking (automatické přepínání DAB+/FM bez přerušení, pokud je signál dostupný)
• Automatické ukládání skupin/služeb
• Vyhledávání služeb a funkce PTY
• Abecední vyhledávání stanic

BLUETOOTH®

• Integrovaný modul BLUETOOTH® V4.2
• Handsfree: Kompatibilní s HFP (Hands Free Profile)
• Streamování hudby: Kompatibilní s A2DP (Advanced Audio Distribution Profile)
• Ovládání streamování hudby: Kompatibilní s AVRCP (Audio/Video Remote Control Profile) verze 1.5
• Telefonní seznam: Automatický přenos telefonního seznamu
• Přímé volání: 4 paměťová místa pro každý telefon
• Seznam hovorů: vytočená čísla / přijaté hovory / zmeškané hovory
• Opakované volání
• Nastavení hlasitosti mikrofonu: Nastavitelné pro příchozí a odchozí hovory
• Výběr jazyka menu: 24 jazyků menu
• Mikrofony jsou součástí balení

Works with iPhone®

• Kompatibilní s iPhone s Lightning konektorem
• Různé funkce vyhledávání a zobrazení obálek alb
• Funkce nabíjení baterie

Konektivita

• Kompatibilní s Apple CarPlay bezdrátově (od iPhone 6S) a s Apple CarPlay (nutné smartphone kompatibilní s CarPlay).
• Kompatibilní s Android Auto (nutné smartphone kompatibilní s Android Auto).
• Připojení pro palubní kameru DVR-C320S pro zobrazení a ovládání palubní kamery.
• Online navigační funkce.
• Online navigace v kombinaci s Apple CarPlay a Android Auto.
• Obsahuje GPS/Glonass anténu.
• Přímý přístup k navigaci CarPlay nebo Google Maps.

USB port

• 2x USB kabel (2m) v balení.
• USB port 1: Přehrávání médií / USB port 2: Funkce nabíjení baterie.
• Formáty pro přehrávání hudby: FLAC, MP3, WMA, AAC, APE.
• Formáty pro přehrávání videa: MP4, MOV, FLV, MKV.
• Podporované video formáty: MPEG-4 / H.264 (MPEG-4/AVC) / MPEG-1/ MPEG-2.
• Obsahuje různé funkce vyhledávání.

Nastavení zvuku

• Nastavení zvuku Bass Engine SQ a Bass Engine PRO.
• Nastavitelná úroveň subwooferu.
• 4V předzesilovačový výstup.
• 10 předvoleb ekvalizéru.
• 56-pásmový parametrický ekvalizér (4x 13-pásmový pro přední reproduktory L/R, zadní reproduktory L/R + 4-pásmový pro subwoofer).
• 6-kanálová korekce zpoždění.
• Digitální křížový filtr.
• Nezávislé nastavení hlasitosti zdrojů.
• Podrobné informace o možnostech nastavení zvuku naleznete v PDF manuálu níže, v sekci "PODPORA".

Obecné

• 4x 50W zesilovač třídy D s vysokým výkonem.
• 23 cm (9 palců) kapacitní WXGA dotykový displej (1280 x 720p).
• Displej nastavitelný v náklonu, výšce a hloubce.
• 3 předzesilovačové výstupy (4V, přední / zadní / subwoofer).
• 1 A/V AUX vstup (3,5 mm jack, volitelně C1902-Nav).
• 1 HDMI vstup / 1 HDMI výstup.
• 2 USB porty (1x USB pro přehrávání médií / 1x USB pro nabíjení).
• Kompatibilní s dálkovým ovládáním volantu.
• Příprava pro Vehicle Display Interface (UART konektor).
• Dálkové ovládání volitelně dostupné (RUE-4360).
• 2x přímé připojení kamery. Upozornění: nepodporuje přepínací box pro kamery KCX-C250MC.
• Navigace pro parkovací kameru (nastavitelná).
• Navigace pro parkovací kameru s přívody pro přívěs.
• Nastavení živého kontrastu.
• Jazyk menu: 24 jazyků.
• Automatické stmívání.
• Zabezpečení proti krádeži pomocí číselného kódu.
• Příprava pro funkci Start-Stop.

Specifikace

Displej

• Velikost displeje: 23 cm (9 palců), kapacitní WXGA displej
• Počet pixelů: 2 764 800 pixelů (1280 x 3 x 720)
• Osvětlení: Bílé LED podsvícení
• Efektivní počet pixelů: 99,99 % nebo více
• Barevný systém: NTSC, PAL

Maximální výstupní výkon

• Max. výkon: 4x 50 W

Rádio / DAB tuner

• Frekvenční rozsah FM: 87,5 - 108,0 MHz
• Frekvenční rozsah AM: 531 - 1 602 kHz
• DAB pásmo III: 174 - 240 MHz
• Alternativní rozlišení kanálů: 80 dB
• Poměr signálu a šumu (S/N): 65 dB
• Audio formát DAB: DAB / MPEG 2, DAB+ / AAC, DMB Profile 1 / BSAC / DMB profile 2 / AAC

WiFi

• Přijímací frekvence: IEEE 802.11 b/g/n (2,4 GHz)
• Kanály: 1 - 13 (2,4 GHz)
• Bezpečnostní protokol: WPA3 / WPA2-PSK (TKIP, AES)

USB

• USB požadavky: USB 2.0
• USB 1: Přehrávání médií / 2,400 mA (Mass Storage Class)
• USB 2: Funkce nabíjení baterie / 1,500 mA (CDP Support)
• USB třída: Přehrávání z zařízení / Mass Storage
• Souborový systém: FAT16 / FAT32 / exFAT
• Audio formáty: FLAC, MP3, WMA, AAC, WAV, APE
• Přehrávání videa: MP4, MOV, FLV, MKV
• Podporované video formáty: MPEG-4 / H.264 (MPEG-4/AVC) / MPEG-1 / MPEG-2
• Počet kanálů: 2-kanálový (Stereo)
• Frekvenční rozsah: 5 - 40 kHz ±1 dB *V závislosti na kodeku a bitrate
• Celkové harmonické zkreslení - T.H.D. (@ 1 kHz): 0,005 %
• Dynamický rozsah (@ 1 kHz): 95 dB
• Poměr signálu a šumu: 95 dB

GPS / Glonass

• Kompatibilní anténa GPS/Glonass je součástí balení
• GPS frekvence: 1575,42 +/- 1,023 MHz
• Citlivost příjmu (hledání): -136 dB max

BLUETOOTH®

• Verze BLUETOOTH®: Bluetooth V4.2
• Výstupní výkon: +4 dBm max. (Výkonová třída 2)
• HFP (Hands Free Profile)
• OPP (Object Push Profile)
• PBAP (Phone Book Access Profile)
• HSP (Head Set Profile)
• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)
• SPP (Serial Port Profile)
• Podporuje audio kodek LDAC

Nastavení zvuku

• Úroveň subwooferu: nastavitelná od 0 do +15
• Fáze subwooferu: 0° nebo 180°
• BASS ENGINE SQ: 5 režimů, úroveň 0 až +6
• Podrobné informace o nastavení pásem a frekvencí naleznete v PDF manuálu níže, v sekci PODPŮRA.

HDMI

• Vstupní formáty: 720p / 480p / VGA

Obecné

• Napájení: 14,4 V DC (přijatelné rozmezí 11-16 V)
• Výstup předzesilovače (bez zkreslení): 4 V / 10 kOhm

Rozměry

• Hmotnost: 2,3 kg
• Rozměry pouzdra (Š x V x H) mm: 178 x 50 x 150 mm
• Rozměry displeje (Š x V x H) mm: 232 x 151 x 55 mm
•

Kompatibilita s vozidly:

• Mercedes-Benz Sprinter 907 (VS 30) od roku 2018

Odborná kontrola od ACR-Bielefeld:

• 9" WXGA HD dotykový displej: Rozlišení 1280 x 720 pixelů zajišťuje jasné zobrazení navigace, médií a menu. Úhel naklonění, výška montáže a vzdálenost Halo displeje lze přizpůsobit interiéru Sprinteru.
• Bezdrátové Apple CarPlay a Android Auto: Telefonování, hudba, zprávy a navigace lze ovládat přímo přes multimediální jednotku. Apple CarPlay funguje bezdrátově, Android Auto kabelově.
• Třída D zesilovač a rozsáhlé nastavení zvuku: Maximální výkon 4 x 50 W, parametrický 56-pásmový ekvalizér, digitový křížový filtr a 6-kanálová korekce zpoždění umožňují přesné nastavení audio systému vozidla. Tři 6V výstupy předzesilovače usnadňují rozšíření o externí zesilovače a subwoofery.
• Specifická integrace pro Sprinter: KIT-F9MB-S907 obsahuje přední panel, montážní úhelník, kabelovou sadu s CAN rozhraním, anténní adaptér s napájením a adaptér pro kameru. Instalační manuál Alpine potvrzuje integraci pro Mercedes Sprinter od roku 2018.

Tipy od servisních techniků:

iLX-F905S907 je určen pro Mercedes-Benz Sprinter 907/910 s 1-DIN rádiem E1D. Vozidla s přípravou pro rádio ER0 vyžadují k instalaci navíc Alpine KWE-S907. U vozidel s originálním rádiem a funkcí E-Call je nutné před instalací zohlednit integraci E-Call.
