Mlhový mazací systém pro řezání kovů Gravírování Chladicí postřikovač pro vzduchové trubky CNC soustruhu Frézování

Specifikace

Materiál:

Palivová nádrž: pryskyřice

Víčko palivové nádrže: A3 železo

Rozprašovač a elektromagnetický ventil: Hliníková slitina

Vzduchový filtr: železo + technický plast

Průdušnice: PU

Univerzální trubice postřikovače: PVC

Barva: modrá + čirá

Nutná montáž: Ano

Tvar: Obdélníkový tvar

Typ montáže: volně stojící

Počet kusů: 1

Model: 4V210-08

Tlak: 0,15-0,8 mpa

Napětí: AC 220V 3,5VA

Stupeň vodotěsnosti: IP65

Model vzduchového filtru: AW3000-03

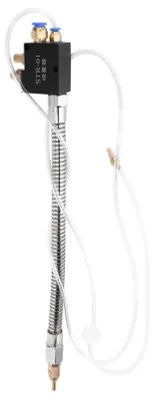

Model postřikovače: STR-01

Objem palivové nádrže: 3 l/126,8 oz

Vnitřní průměr trysky: 2 mm/0,09 palce

Délka univerzální trubice postřikovače: 30 cm/11,81 palce

Délka hadice: 4m/13,12ft

Počet montážních otvorů: 3

Průměr otvoru: 5 mm/0,2 palce

Průměr kapalinové trubky: 4 mm/0,16 palce

Průměr sacího potrubí: 8 mm/0,31 palce

Rozprašované médium: voda, alkohol, chladicí kapalina, motorový olej, parafín, kuchyňský olej

Rozměr: 1,5 mm:

Kraftstofftank: 24.1*19.5*12.5cm/9.49*7.68*4.92inch

Elektromagnetický ventil: 11,8 cm/4,65 palce

Vzduchový filtr: 19,5 cm/7,68 palce

Velikost balení: 35*25*22cm/13,78*9,84*8,66inch

Hrubá hmotnost: 2,9 kg/6,39 liber

Hlavní vlastnosti

Konstrukce, která vydrží:Díky vysoce kvalitní pryskyřici, železu A3, hliníkové slitině, železu, technickému plastu,Polyuretana PVC je celý výrobek pevný a odolný, takže může zůstat praktický po dlouhou dobu.

Vynikající výkon:Tento výrobek dokáže dokončit chlazení, mazání a vyfukování třísek najednou, zvýšit rychlost obrábění, snížit náklady na obrábění a také zajistit hladký a vysoce přesný povrch obrábění. Kromě toho využívá princip podtlakového sifonu a tlak vzduchu 0,1 mpa může způsobit, že výrobek realizuje postřik bez tlaku vody.

Pečlivá konstrukce: V porovnání s tradičním chlazením licího oleje může tento systém mazání stříkací chladicí tryskou šetřit chladicí kapalinu, kontrolovat kapacitu stříkání a chladicí kapaliny a dosáhnout lepšího chladicího účinku. Kromě toho může také zvýšit těsnost, zabránit úniku a ušetřit náklady.

Nastavitelná konstrukce:Objem vzduchu (síla rozstřiku)/objem oleje (průtok) lze nastavit nastavením knoflíku "AIR"/"OIL" na rozprašovači a směr nastavení je vyznačen vedle knoflíku, takže ovládání je jednoduché.

Bezpečnostní ochrana:Stupeň vodotěsnosti IP65 a vzduchový filtr mohou účinně chránit bezpečnost při používání.

Dobře navržená palivová nádrž: 126,8oz průhledná palivová nádrž zabraňuje častému doplňování paliva a zvyšuje efektivitu práce. Kromě toho můžete také sledovat množství oleje a včas jej doplnit.

Snadná instalace a obsluha: Jednoduchá konstrukce, tlak (0,15-0,8 mpa), dvě 11,81palcové univerzální trubky postřikovače, tři montážní otvory a dvě 13,12ft tracheje vám umožní instalaci a zvládnutí v krátkém čase.

Snadno se přenáší a skladuje: Díky celkové velikosti 9,49*7,68*4,92 palce, čisté hmotnosti 6,39 kg a odnímatelnému provedení jej lze snadno skladovat a přenášet kamkoli.

Ideální dárek: Díky dobrému výkonu je tento výrobek ideálním dárkem pro rodinu, přátele nebo milence, kteří se zabývají zpracováním a dalšími odvětvími.

Podrobnosti

Zaoblené rohy:V porovnání s tradičními čtvercovými rohy může obloukový design bez otřepů lépe pečovat o vaši pokožku.

Robustní výstupní trubice: Trubice neteče ani se neviklá, takže vaše práce může probíhat hladce.

Výkonná tryska: Tryska s vnitřním průměrem 0,09 palce má dobrý těsnicí výkon, který může zlepšit efektivitu vaší práce.

Použití

Tento výrobek je použitelný pro chlazení, mazání, gravírování, frézování, broušení, vrtání a vyvrtávání zařízení, jako jsou přesné gravírovací zvýrazňovače, stroje na zpracování hliníku, soustruhy, frézky, brusky, vrtačky, závitořezy, brusky, CNC obráběcí centra, pily, dřevoobráběcí zařízení, podávací stroje atd. Lze jej také použít pro malé chladicí nástřiky nebo nástřiky, jako jsou automatické děrovací stroje, leštění zadních krytů mobilních telefonů atd. Je vhodný pro vodu, alkohol, chladicí kapalinu, motorový olej, parafín, kuchyňský olej a další stříkací média.

Jak používat

1. Vzduchová trubice vzduchové pumpy přivádí vzduch ze vstupního otvoru IN identifikace vzduchového filtru. Vzduch je vypouštěn z výstupu vzduchu OUT a poté je připojen ke konci elektromagnetického ventilu pomocí 2 měděných tlumičů.

2. Volnou modrou vzduchovou trubku z konce elektromagnetického ventilu připojte k přívodu vzduchu postřikovače pomocí zátky. Jeden konec volné průhledné olejové trubky je připojen ke zpětnému ventilu na olejové nádrži a druhý konec je zasunut přímo do sacího otvoru oleje postřikovače.

3. PLC obráběcího stroje je připojeno k cívce elektromagnetického ventilu a program PLC se používá k řízení otevírání a zavírání elektromagnetického ventilu. Když je elektromagnetický ventil otevřen, dojde k odvzdušnění a stříkání; když je elektromagnetický ventil uzavřen, dojde k odpojení vzduchu a ke stříkání nedojde. (Pokud je pro práci vyžadováno napájení, musí být k elektromagnetickému ventilu připojeno zařízení PLC nebo automatický signál: Způsob připojení spočívá v propojení kladného a záporného pólu dvou paralelních kontaktů v cívce elektromagnetického ventilu. Tyto dva kontakty nejsou kladné ani záporné. Samostatný kontakt na straně je uzemněn, aby se zabránilo vzniku statické elektřiny)

Balení obsahuje

1* Palivová nádrž

2* Univerzální trubky pro rozstřik

2* Tracheje

1* vzduchový filtr

Poznámky

• Vezměte prosím na vědomí, že pro použití připojení je třeba připravit vzduchový kompresor (tlak vzduchu 2-8 kg).
• Vezměte prosím na vědomí, že tento výrobek není použitelný pro tuhé tuky, suspenzi částic, lepidla a barvy.
• Počítejte prosím s mírným barevným rozdílem způsobeným světlem při fotografování a s chybou 1-3 cm způsobenou ručním měřením a před objednáním se ujistěte, že vám to nevadí.
