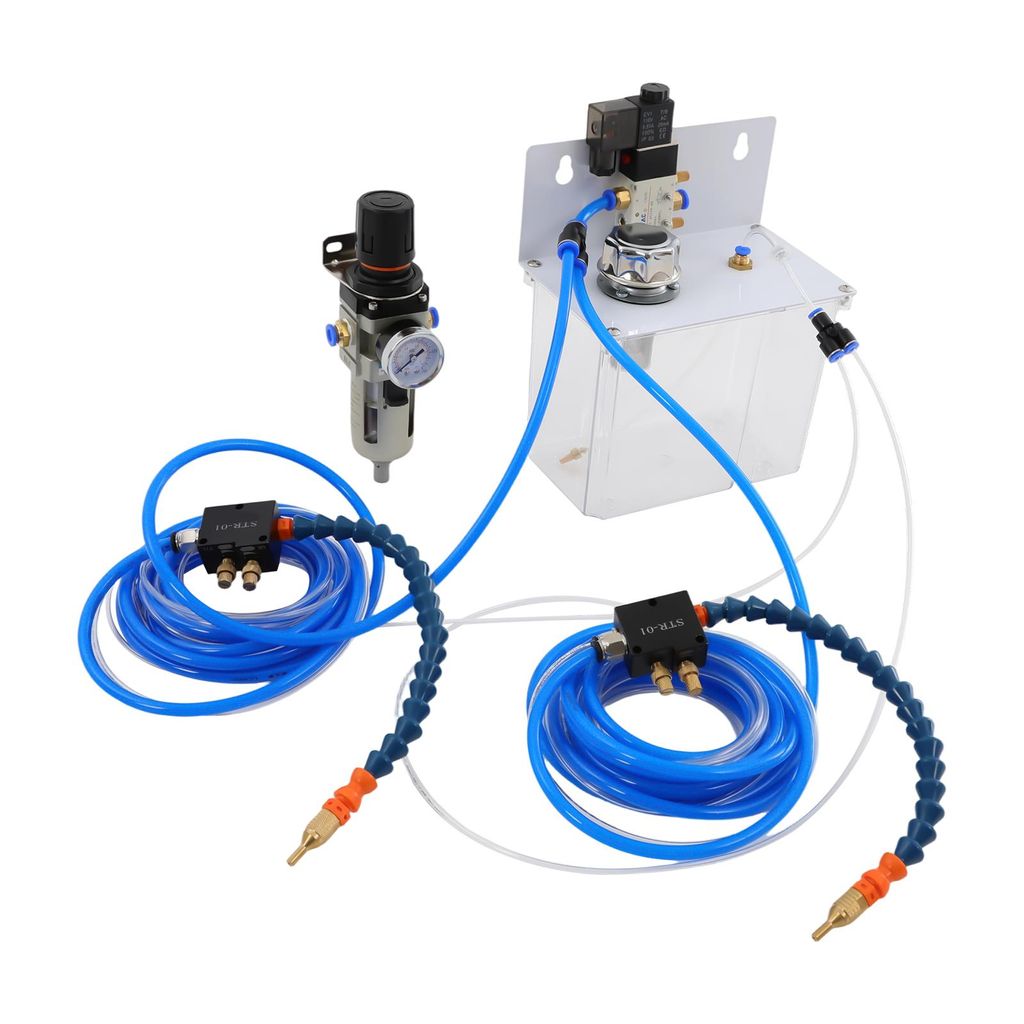

Mlhový mazací systém pro CNC soustruh s pneumatickou trubkou

Popis

Výkonný nástroj je nezbytný pro chladicí a mazací práce. Naše čerpadlo pro rozprašování chladicí kapaliny, vyrobené z pryskyřice, železa A3, hliníkové slitiny, železa, technického plastu,Polyuretana PVC, vytváří základ pro vaše dlouhodobé používání. Velká kapacita 126,8 oz vám umožní rychlejší a pohodlnější práci. Snadné ovládání vám také ušetří čas. Poskytne vám dobrého pomocníka.

Hlavní vlastnosti

Konstrukce, která vydrží:Díky vysoce kvalitní pryskyřici, železu A3, hliníkové slitině, železu, technickému plastu,Polyuretana PVC je celý výrobek pevný a odolný, takže může zůstat praktický po dlouhou dobu.

Vynikající výkon: Tento výrobek dokáže dokončit chlazení, mazání a vyfukování třísek najednou, zvýšit rychlost obrábění, snížit náklady na obrábění a také zajistit hladký a vysoce přesný povrch obrábění. Kromě toho využívá princip podtlakového sifonu a tlak vzduchu 0,1 MPa umožňuje, aby výrobek realizoval nástřik bez tlaku vody.

Pečlivá konstrukce: V porovnání s tradičním chlazením licího oleje může tento systém mazání stříkací chladicí kapalinou s tryskami ušetřit chladicí kapalinu, řídit kapacitu stříkání a chladicí kapaliny a dosáhnout lepšího chladicího účinku. Kromě toho může také zvýšit těsnost, zabránit úniku a ušetřit náklady.

Nastavitelná konstrukce:Objem vzduchu (výkon postřiku)/objem oleje (průtok) lze nastavit nastavením knoflíku "AIR"/"OIL" na postřikovači a směr nastavení je vyznačen vedle knoflíku, což usnadňuje ovládání.

Bezpečnostní ochrana: Třída vodotěsnosti IP65 a vzduchový filtr mohou účinně chránit bezpečnost při používání.

Dobře navržená palivová nádrž: 126,8oz průhledná palivová nádrž zabraňuje častému doplňování paliva a zvyšuje efektivitu práce. Kromě toho můžete také sledovat množství oleje a včas jej doplnit.

Snadná instalace a obsluha: Jednoduchá konstrukce, tlak (0,15-0,8 mpa), dvě 11,81palcové univerzální trubky postřikovače, tři montážní otvory a dvě 13,12ft tracheje vám umožní instalaci a zvládnutí v krátkém čase.

Snadno se přenáší a skladuje: Celková velikost 9,49*7,68*4,92 palce, čistá hmotnost 6,39 kg a odnímatelná konstrukce umožňují snadné skladování a přenášení kamkoli.

Ideální dárek: Díky dobrému výkonu je tento výrobek ideálním dárkem pro rodinu, přátele nebo milence, kteří pracují ve zpracovatelském a jiném průmyslu.

Podrobnosti

Zaoblené rohy:V porovnání s tradičními čtvercovými rohy se obloukový design bez otřepů může lépe postarat o vaši pokožku.

Robustní výstupní trubice: Trubice neteče ani se neviklá, takže vaše práce může probíhat hladce.

Výkonná tryska: Tryska s vnitřním průměrem 0,09 palce má dobrý těsnicí výkon, který může zvýšit efektivitu vaší práce.

Použití

Tento výrobek je použitelný pro chlazení, mazání, gravírování, frézování, broušení, vrtání a vyvrtávání zařízení, jako jsou přesné gravírovací zvýrazňovací stroje, stroje na zpracování hliníku, soustruhy, frézky, brusky, vrtačky, závitníky, brusky, CNC obráběcí centra, pily, dřevoobráběcí zařízení, podávací stroje atd. Lze jej také použít pro malé chladicí nástřiky nebo nástřiky, jako jsou automatické děrovací stroje, leštění zadních krytů mobilních telefonů atd. Je vhodný pro vodu, alkohol, chladicí kapalinu, motorový olej, parafín, kuchyňský olej a další stříkací média.

Jak používat

1. Vzduchová trubice vzduchové pumpy přivádí vzduch ze vstupního otvoru IN identifikace vzduchového filtru. Vzduch je vypouštěn z výstupu vzduchu OUT a poté je připojen ke konci elektromagnetického ventilu pomocí 2 měděných tlumičů.

2. Volnou modrou vzduchovou trubku z konce elektromagnetického ventilu připojte k přívodu vzduchu postřikovače pomocí zátky. Jeden konec volné průhledné olejové trubky se připojí ke zpětnému ventilu na olejové nádrži a druhý konec se zasune přímo do sacího otvoru OIL postřikovače.

3. PLC obráběcího stroje je připojeno k cívce elektromagnetického ventilu a program PLC slouží k ovládání otevírání a zavírání elektromagnetického ventilu. Když je elektromagnetický ventil otevřen, dochází k odvzdušnění a stříkání; když je elektromagnetický ventil uzavřen, vzduch je odpojen a ke stříkání nedochází. (Pokud je k provozu potřeba napájení, musí být k elektromagnetickému ventilu připojeno zařízení PLC nebo automatický signál: Způsob připojení spočívá v propojení kladných a záporných svorek dvou paralelních kontaktů v cívce elektromagnetického ventilu. Tyto dva kontakty nejsou kladné ani záporné. Samostatný kontakt na straně je uzemněn, aby se zabránilo vzniku statické elektřiny)

Specifikace

Materiál:

Materiál palivové nádrže: pryskyřice

Víčko palivové nádrže: železo A3

Postřikovač a elektromagnetický ventil: hliníková slitina

Vzduchový filtr: železo + technický plast

Trachea: PU

Univerzální trubice postřikovače: PVC

Barva: modrá + čirá

Nutná montáž: Ano

Tvar: Obdélníkový tvar

Typ montáže: volně stojící

Počet kusů: 1

Model: 4V210-08

Tlak: 0,15-0,8 mpa

Napětí: AC 220V 3,5VA

Stupeň vodotěsnosti: IP65

Vzduchový filtr Model: AW3000-03

Model postřikovače: STR-01

Objem palivové nádrže: 3 l/126,8 oz

Vnitřní průměr trysky: 2 mm/0,09 palce

Délka univerzální trubice postřikovače: 30 cm/11,81 palce

Délka hadice: 4m/13,12ft

Počet montážních otvorů: 3

Průměr otvorů: 5 mm/0,2 palce

Průměr kapalinové trubky: 4 mm/0,16 palce

Průměr sacího potrubí: 8 mm/0,31 palce

Rozprašované médium: voda, alkohol, chladicí kapalina, motorový olej, parafín, kuchyňský olej

Size:

Kraftstofftank: 24.1*19.5*12.5cm/9.49*7.68*4.92inch

Elektromagnetický ventil: 11,8 cm/4,65 palce

Vzduchový filtr: 19,5 cm/7,68 palce

Velikost balení: 35*25*22cm/13,78*9,84*8,66inch

Hrubá hmotnost: 2,9 kg/6,39 liber

Balení obsahuje

1* Palivová nádrž

2* Univerzální trubky pro rozstřikování

2* Tracheje

1* Vzduchový filtr

Poznámky

• Vezměte prosím na vědomí, že pro použití připojení je třeba připravit vzduchový kompresor (tlak vzduchu 2-8 kg).
• Vezměte prosím na vědomí, že tento výrobek není použitelný pro tuhé tuky, suspenze částic, lepidla a barvy.
• Počítejte prosím s mírným barevným rozdílem způsobeným světlem při fotografování a s chybou 1-3 cm způsobenou ručním měřením a před objednáním se ujistěte, že vám to nevadí.
