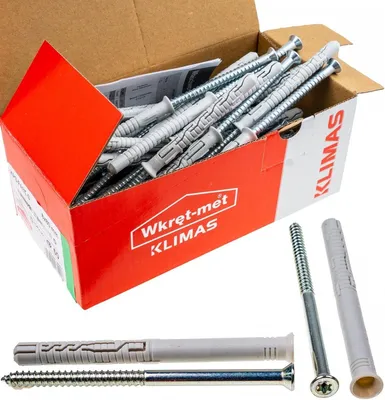

Rámová rozporová hmoždinka 10×160 KLUCZ+TX Torx TX-40 25 ks

Rámová rozpěrná hmoždinka s nákružkem

10,0x160 mm 25 ks.

Skládá se z polyamidové objímky a šroubu z pozinkované oceli se šestihrannou hlavou s integrovanou podložkou a vybráním TX.

Kotvy s hlavou s podložkou se nejčastěji používají k upevňování kovových prvků a v místech, kde je zapotřebí větší přítlačná plocha a kde není na rozdíl od šroubů se zápustnou hlavou nutné zapuštění hlavy šroubu do roviny.

Nejdůležitější parametry

• Model: KPR-FAST-10160K
• Velikost zátky: 10,0x160 mm
• Maximální použitelná délka: 90 mm
• Balení: 25 kusů
• Zásuvka: SW-13 a TX-40

Prodlužovací zástrčka se skládá z:

• Plastový prvek
• Konektor - ocelový šroub se zápustnou hlavou a nástrčkou Torx 40

Originální výrobek od renomované společnosti KLIMASWkręt-Met®

Funkce a výhody

1.Hlavice objímky se zásuvkou TX-40/SW-13

Nástrčka TX zajišťuje optimální přenos krouticího momentu, zatímco použití šestihranné nástrčné hlavy umožňuje utahování šroubu odpovídající silou (např. momentovým klíčem).

2. Redukce závitu

Přesné utažení šroubu. Zvýšená rozpěrná síla v druhé rozpěrné zóně.

3. Ochrana proti korozi - zinkové vločky

Zinkové vločky jsou dvakrát odolnější proti korozi než pozinkovaný zinek. Laboratoř Klimas Wkręt-met potvrdila vynikající kvalitu povlaku zkouškami v solné komoře (240 hodin v solné komoře pro zinkové vločky ve srovnání se 120 hodinami pro pozinkovaný zinek).

4.Polyamidové pouzdro

Lepší fyzikálně-chemické vlastnosti než polypropylen nebo polyethylen.

5. Odolnost proti ohni

Pro instalaci fasádních systémů má nosnost spojky dostatečnou požární odolnost minimálně 90 minut (R90). pokud je návrhové zatížení na spojku NR<0,8 kN (bez trvalého středního zatížení)

Podklady a příklady použití

A. Beton

B. Plné keramické cihly, silikátové

C. Keramický blok,

D. Dutý silikátový blok,

E. Pórobeton

1. Instalace větraných fasád

2. Instalace klimatizačních systémů

3. Instalace pomocí technologie teplé instalace

4. Instalace stavebních instalačních prvků

5. Instalace s použitím techniky "teplé instalace"

6. Upevnění stavebních instalačních prvků

Rámová kotva se šroubem se šestihrannou hlavou s integrovanou podložkou a TX nátrubkem, doporučená pro upevnění kovových prvků.

Dilatační spojka se skládá z:

• Plastového prvku - objímky
• Spojovacího prvku - ocelového šroubu

Předmontáž konektorů znamená

• Snadnější a rychlejší montáž
• Výrobky připravené k použití bez nutnosti montáže
• Žádné chyby při výběru objímky pro šroub

Specifikace výrobku

Konektor

• [Průměr zástrčky: Ø10,0 mm
• [Lk] Délka zástrčky: 160mm
• [Tfix] Max. Max. použitelná délka: 90 mm
• [Heff] Hloubka ukotvení: 70 mm
• Materiál zátky: Polyamid (nylon)
• Počet dílů v balení: 25

Šroub

• [Dw] Průměr šroubu: Ø7,0 mm
• [Lw] Délka šroubu: 165 mm
• Typ nástrčného klíče: SW-13 a TX-40
• Materiál šroubu: pozinkovaná ocel
• Množství v balení: 25

Evropské technické schválení ETA 12/0272

Námi nabízené šrouby se vyznačují nejvyšší kvalitou a lze je bezpečně používat ve stavebnictví. Vynakládáme veškeré úsilí, abychom zajistili, že výrobky dodávané našim dodavatelům jsou bezpečné a přizpůsobené konkrétním úkolům.

Video o výrobku

odkaz a vložte jej do okna prohlížeče)

Způsob instalace

• Před instalací určete podklad, do kterého má být spojovací prvek instalován, a porovnejte zatížení přenášené spojovacím prvkem s únosností uvedenou v technickém listu výrobku nebo v evropském technickém posouzení.
• Vhodnou délku spojovacího prvku je třeba zvolit tak, aby se dilatační zóna nacházela v materiálu stěny (tloušťka upevňovaného prvku odpovídá maximální využitelné délce spojovacího prvku).
• Hloubka vyvrtaného otvoru by měla být alespoň o 10 mm delší než kotevní hloubka spojovacího prvku - to umožňuje správné zasunutí objímky do otvoru a zamezuje problému s uvolněním šroubu.
• Při vrtání do děrovaných cihel, keramických tvárnic a pórobetonu se nedoporučuje používat příklepové vrtáky, protože by došlo k poškození stěn a nebylo by zajištěno bezpečné upevnění.
• Průměr vrtaných otvorů by měl odpovídat průměru ch hmoždinek.
• Vrtaný otvor by měl být vyčištěn, a to minimálně dvojím provrtáním vrtákem, aby se odstranil prach z vrtání. Otvory vrtané svisle dolů vyžadují hlubší vrtání nebo vyfoukání nahromaděného vrtného prachu.
• Do vyvrtaného otvoru se vloží zátka a šroub se zašroubuje, dokud není zcela usazen v objímce.
• Montáž by měla být prováděna při teplotě mezi -20 °C a +40 °C (vzhledem k teplotě podkladu).

Šrouby KLIMAS - nejčastější volba profesionálů

*Měřicí páska není součástí sady (slouží pouze k lepší prezentaci šroubů)
