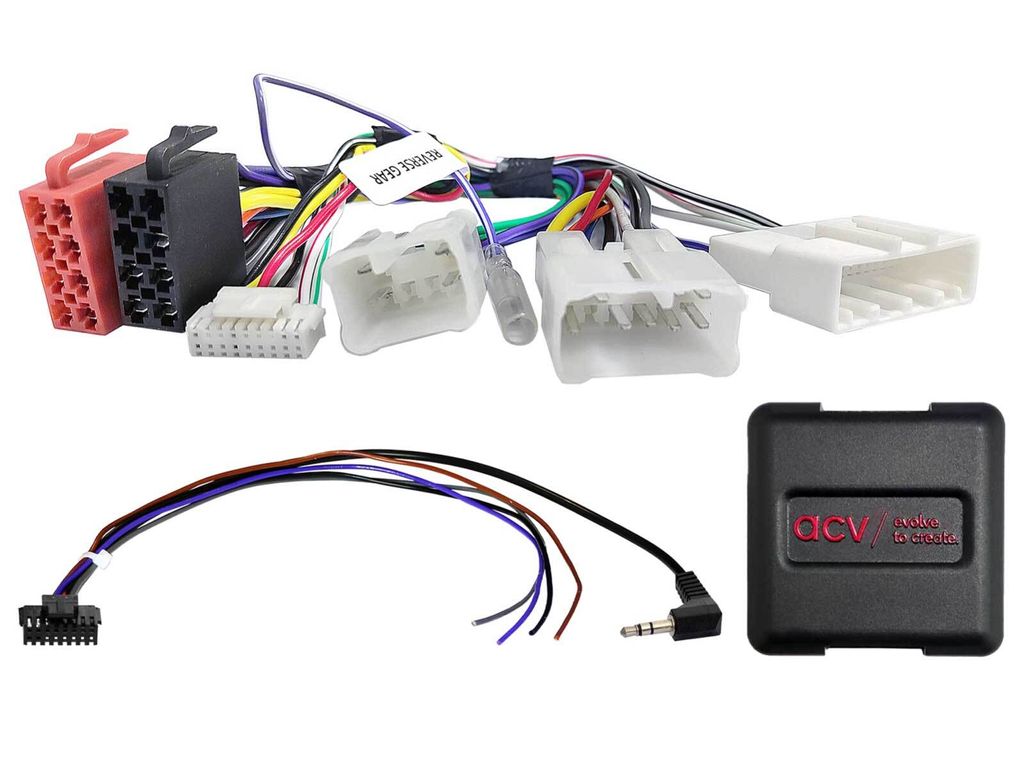

Adaptér pro ovládání na volantu pro vozidla Toyota, 10pinový/6pinový/28pinový, analogový, volně ložený

Adaptér pro ovládání na volantu pro vozidla Toyota, 10pin/6pin/28pin, Multilead, analogový, volně ložený

Adaptér dálkového ovládání na volantu Toyota

Při výměně továrního rádia za dodatečně montované rádio si zachováte původní funkce dálkového ovládání na volantu.

V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečně instalovaného zařízení mohou některé ovládací funkce chybět nebo být nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory adaptéru s těmi ve vašem vozidle a ujistěte se, že se k sobě hodí jak vizuálně, tak technicky.

Zkontrolujte také, zda bylo ve vašem vozidle nainstalováno jedno z uvedených originálních továrních rádií.

Před finální montáží zkontrolujte funkčnost vozidlových funkcí, nastavení vozidla a dálkového ovládání na volantu.

Poznámka:

analog

Připojení: 10pinový / 6pinový / 28pinový konektor Toyota
Připojení: OEM dálkové ovládání na volantu > 3,5mm jack / volný kabel

Vozidla s OEM zařízením Matsushita / Fujitsu Ten
Vozidla s couvací kamerou*

Vozidla bez 360° kamerového systému**

Nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz BDA)

Vhodné pro následující vozidla:

Toyota Auris (E150) 03/2010 – 01/2013
Toyota Avensis (T27) 01/2012 – 06/2015
Toyota Corolla (E170) 04/2014 – 12/2016
Toyota Fortuner 2011 – 2015
Toyota Hilux (N25) 12/2011 – 08/2016
Toyota Hilux (AN1P) 11/2016 – 09/2020
Toyota Innova 2011–2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 – 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 – 01/2015
Toyota RAV4 (XA3) 04/2009 – 05/2010
Toyota RAV4 (XA3) 05/2010 – 02/2013
Toyota RAV4 (XA3/XA4) 04/2013 – 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 – 12/2018**
Toyota Verso (AR2) 04/2009 – 01/2013
Toyota Verso (AR2) 04/2013 – 06/2018
Toyota Verso-S (XP12) 03/2011 – 07/2014
Toyota Verso-S (XP12) 07/2014 – 12/2015
Toyota Yaris (XP13) 11/2011 – 08/2014
Toyota Yaris (XP13) 09/2014 – 03/2017
Toyota Yaris (XP13) 04/2017 – 08/2020

K dispozici jsou následující signály:

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být z hlediska funkcí nekompatibilní.

Dálkové ovládání na volantu

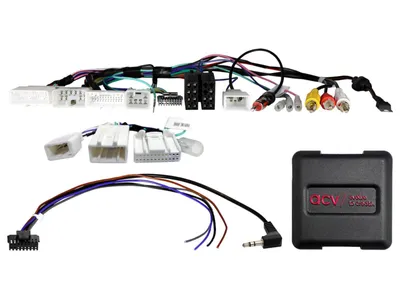

*Vozidla s couvací kamerou LFB Toyota různé modely 28pin USB/anténa/kamera > Číslo výrobku: 42xty015
**Vozidla s 360° kamerovým systémem OEM LFB Toyota různé modely 10pin/6pin/28pin//24pin > Číslo produktu: 42sty019

Obecné pokyny k instalaci:

Kontrola:
1: Zkontrolujte všechny ovládací funkce a funkce nastavení vozidla OEM zařízení
2: Demontáž OEM zařízení proveďte po odpojení od napájení
3: Proveďte kontrolu správnosti a průchodnosti všech rozhraní v odpojeném stavu

Připojení a pořadí připojení:
1: Nastavení a konfiguraci hardwaru rozhraní provést bez napětí
2: Zkontrolujte konfiguraci propojovacího kabelu rádia
3: Proveďte připojení kabelu k rádiu podle návodu k obsluze dodatečně instalovaného zařízení
4: Proveďte připojení všech dalších spojů podle návodu k obsluze dodatečně montovaného zařízení
5: Připojení celé instalace k vozidlu proveďte až jako poslední, při napájení
6: Proveďte softwarovou konfiguraci rozhraní podle pokynů v textu článku a v BDA
7: Proveďte konfiguraci dodatečně montovaného zařízení podle návodu k obsluze dodatečně montovaného zařízení – dálkové ovládání na volantu/kamera/FSE/fantomové napájení antény a další
8: Zkouška funkčnosti dálkového ovládání na volantu a vozidla

Změny hardwarové konfigurace rozhraní a připojovacího kabelu rádia:
1: Změny provádějte při odpojeném napájení
2: Připojení po změně viz výše 5 až 8

V případě poruchy rozhraní nebo vozidla:
1: Vraťte se k originálnímu zařízení
2: Ovládejte zařízení OEM
3: Uvést sběrnici CAN do klidového stavu
4: Zkontrolujte hardwarovou konfiguraci rozhraní
5: Připojení po obnovení klidu sběrnice CAN viz výše body 5 až 8

Připojení, změny připojení, alternativní připojení, připojení volných kabelů nebo rozšíření připojení volných kabelů uvedené v poznámkách nebo v návodu k obsluze slouží výhradně jako orientační informace pro vyškolený odborný personál.

Další připojení, změny konfigurace kabelového svazku nebo použití alternativních připojení či rozšíření připojení:
1: Připojení a změny smí provádět výhradně vyškolený odborný personál
2: Před připojením je nutné zkontrolovat případná schválení výrobce nebo podmínky záruky výrobce, které mohou být změnami ovlivněny
3: Před připojením je nutné zkontrolovat funkčnost a správnost připojení a změn měřením a porovnáním s plánem zapojení kabelů vozidla
4: Připojení a úpravy se provádějí na vlastní odpovědnost bez záruky funkčnosti
5: Připojení a úpravy se provádějí na vlastní odpovědnost bez záruky na škody na vozidle, dodatečně montovaném zařízení nebo rozhraní
6: Úpravy na předem sestaveném kabelovém svazku mohou vést ke ztrátě záruky na produkt
